24
FRANÇAIS

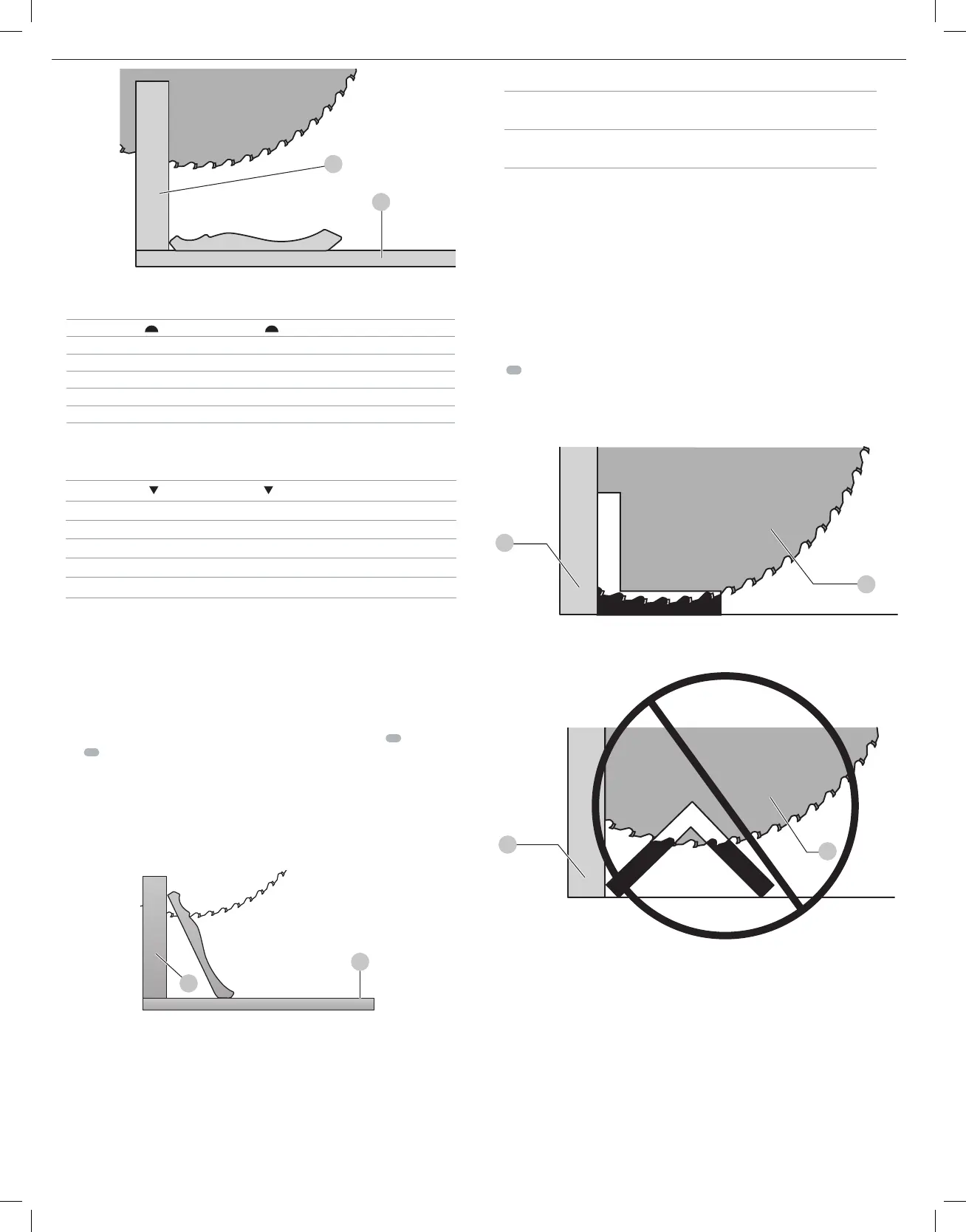

Fig. V
10
38
2. Pour les moulures couronnées américaines standard ayant un angle de ressort de 52°/38°,
faites correspondre les symboles de demi-cercle sur le biseau de votre scie et les échelles des
onglets selon le tableau ci-dessous.
SYMBOLE DE BISEAU SYMBOLE D’ONGLET
TYPE DE COUPE RÉGLAGE DU ONGLET RÉGLAGE DU BISEAU
Côté gauche, Coin intérieur 31,6 ° droit 33,9 ° gauche
Côté droit, Coin intérieur 31,6 ° droit 33,9 ° droit
Côté gauche, Coin extérieur 31,6 ° gauche 33,9 ° droit
Côté droit, Coin extérieur 31,6 ° droit 33,9 ° gauche
Pour les moulures couronnées non standard ayant un angle de ressort de 45°, faites
correspondre les symboles de triangle sur le biseau de votre scie et les échelles des
onglets selon le tableau ci-dessous.
SYMBOLE DE BISEAU SYMBOLE D’ONGLET
TYPE DE COUPE RÉGLAGE DU ONGLET RÉGLAGE DU BISEAU
Côté gauche, Coin intérieur 35,3 ° droit 30 ° gauche
Côté droit, Coin intérieur 35,3 ° droit 30 ° droit
Côté gauche, Coin extérieur 35,3 ° gauche 30 ° droit
Côté droit, Coin extérieur 35,3 ° droit 30 ° gauche
Lors du réglage d’onglet et de biseau pour tous les onglets mixtes, ne pas oublier que:
les angles présentés pour les moulures couronnées sont très précis et difficiles à régler de
manière exacte. Puisqu’ils peuvent facilement se décaler légèrement et que très peu de pièces
présentent des angles exactement droits, tous les réglages doivent être testés auparavant sur des
chutes demoulures.
L EST EXTRÊMEMENT IMPORTANT D’EFFECTUER DES TESTS PRÉLIMINAIRES SUR DES
CHUTES DE MOULURE !
Méthode alternative de découpe de moulures couronnées (Fig. W)
Mettre la moulure sur la table, selon un angle donné entre le guide coulissant
10
et la table
de scie
38
, comme le montre la FigureW. Nous recommandons vivement l’utilisation de
l’accessoire (DW7084) de guide pour moulure couronnée en raison de son degré de précision et
de sa commodité. Cet accessoire est disponible auprès du distributeur de votrerégion.
Avec cette méthode de découpe de moulure couronnée, aucune coupe biseautée n’est requise.
Des modifications minimes peuvent être apportées à l’angle d’onglets sans modifier l’angle de
biseau. Ainsi, en cas de coins autres qu’à 90°, il est possible de régler rapidement et facilement la
scie en conséquence. Utiliser l’accessoire de guide pour moulures couronnées afin de conserver
l’angle que formera la moulure avec lemur.
Fig. W
38
10
Directives pour la découpe de moulures couronnées mises en
angle entre le guide et la base de la scie pour toutes les coupes
1. Faire pivoter la moulure de sorte que sa partie inférieure (celle qui sera adossée au mur lors
de l’installation) se trouve contre le guide et que sa partie supérieure repose sur la base de la
scie, comme il est illustré à la FigureW.
2. Les parties plates formant un angle à l’arrière de la moulure doivent bien reposer sur le guide
et la base de lascie.
Coin intérieur Coin extérieur
Côté gauche
1. Onglet droit à 45 °
2. Conserver le côté droit de la coupe
1. Onglet gauche à 45 °
2. Conserver le côté droit de la coupe
Côté droit
1. Onglet gauche à 45 °
2. Conserver le côté gauche de la coupe
1. Onglet droit à 45 °
2. Conserver le côté gauche de la coupe
Découpes spéciales
NE JAMAIS EFFECTUER DE DÉCOUPE SI LE MATÉRIAU N’EST PAS MAINTENU EN PLACE SUR LA
TABLE ET CONTRE LEGUIDE.
Découpe d’aluminium (Fig. A, X, Y)
TOUJOURS UTILISER DES LAMES DE SCIE APPROPRIÉES SPÉCIALEMENT CONÇUES POUR LA
DÉCOUPE D’ALUMINIUM. Elles sont disponibles auprès du détaillant
de votre région
ou d’un centre de réparation
. À cause de leur taille, de leur forme ou de l’aspect de leur
surface, certaines pièces peuvent nécessiter l’utilisation de pinces ou de fixations pour éviter tout
mouvement durant la découpe. Positionner le matériel de telle sorte que la section transversale
la plus fine sera coupée, tel qu’il est illustré à la FigureX. La FigureY illustre la mauvaise manière
de couper ces extrusions. Utiliser un lubrifiant de coupe en cire, en bâton, pour la coupe
d’aluminium. Appliquer directement le lubrifiant de coupe en cire en bâton sur la lame de
scie
26
avant d’entamer l’opération de coupe. Ne jamais appliquer de cire en bâton sur une lame
enmouvement.
La cire est disponible auprès de la majorité des quincailleries et des magasins de fourniture en
minoteries; elle apporte une lubrification adaptée et empêche les copeaux d’adhérer à lalame.
Veillez à bien fixer lapièce.
Fig. X
BON
26
10
Fig. Y
MAUVAIS
10
26
Consulter Lames de Scie sous Accessoires Facultatifs pour connaître les lames de
scieappropriées.
Matériau arqué (Fig. Z, AA)
Pour la coupe de matériau arqué, toujours le positionner comme le montre la FigureZ et non
comme le montre la FigureAA. Le fait de mal positionner le matériau entraînera le pincement de
la lame près de la fin de lacoupe.
