innskjøvet i basisen. Pass på at sporet er fullt innskjøvet i basis på
gjæringssagen. Dersom sporet er synlig vil ikke klemmen væresikret.
2. Roter klemmen 180° mot fronten avgjæringssagen.
3. Løsne knotten for å justere klemmen opp eller ned, og bruk
finjusteringsknappen for å klemme fastarbeidsstykket.
MERK: Plasser klemmen på motsatt side av basisen ved skråsaging. GJØR
ALLTID EN TEST (UTEN STRØM) FØR ET VIRKELIG KUTT, SLIK AT DU KAN
SJEKKE BLADETS RUTE. SIKRE AT KLEMMEN IKKE KOMMER I VEIEN FOR
FUNKSJONEN AV SAGEN ELLERANLEGGET.
Støtte for lange stykker (Fig.D)
STØTT ALLTID OPP LANGE STYKKER
For best resultat, bruk DE7023-XJ eller DE7033 understell
39
for å utvide
bordbredden på sagen. Støtt opp lange arbeidsstykker ved hjelp av
praktiske løsninger som en sagbukk eller lignende, for å hindre at endene
hengerned.
Saging av billedrammer, bokser og andre firkantede
objekter (Fig.Q, R)
Prøv noen enkle prosjekter på skrap for å få ”følelsen” med sagen. Denne
sagen er perfekt for å sage hjørner som vist i FigurQ.
Skisse 1 i FigurR viser en skjøt laget med metode med skråvinkeljustering.
Den viste skjøten kan lages med beggemetoder.
• Bruk avskråvinkeljustering.
- Skråvinkel for de to platene justeres til 45° hver, som gir et hjørne
på 90°.
- Gjæringsarmen er låst på null og skråvinkel er låst på 45°.
- Trestykket er posisjonert med den brede flate siden mot bordet, og
den smale kanten motanlegget.
• Bruk av gjæringsjustering:
- Samme kutt kan gjøres ved høyre eller venstre gjæring med den
brede flaten motanlegget.
Kapping av lister og andre rammer (Fig.R)
Skisse 2 i FigurR viser en skjøt laget ved å sette gjæringsarmen med 45° for
å skjøte de to stykkene til et 90° hjørne. For å lage denne typen skjøt, sett
skråsvinkel til null og gjæringsarmen 45°. Trestykket er også nå posisjonert
med den brede flate siden mot bordet, og den smale kanten motanlegget.
De to skissene i FigurR er kun for firkantede objekter. Når det er et annet
antall sider, må skråvinkel og gjæringsvinkel endres. Tabellen under gir
korrekt vinkel for et utvalg former, forutsatt at alle sidene har liklengde.
ANTALL SIDER GJÆRINGS- ELLER SKRÅ-VINKEL
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°
For former som ikke vises i tabellen, bruk følgende formel: 180° dividert
på antall sider gir deg gjæringen (dersom materialet kappes vertikalt) eller
skråvinkelen (dersom materialet kappes når det ligger flatt).
Saging av sammensatte gjæringer (Fig.S)
En sammensatt gjæring er et kutt satt sammen av en gjæringsvinkel og en
skråvinkel samtidig. Dette er den typen kutt som brukes for å lage rammer
eller bokser med skråstilte sider som den vist i FigurS.

ADVARSEL: Dersom kappevinkelen varierer fra kutt til kutt, kontroller
at gjæringslåseknotten og gjæringslåsehåndtsaket er godt festet. De
skal låses etter hver endring som gjøres på gjærings- ellerskråvinkel.

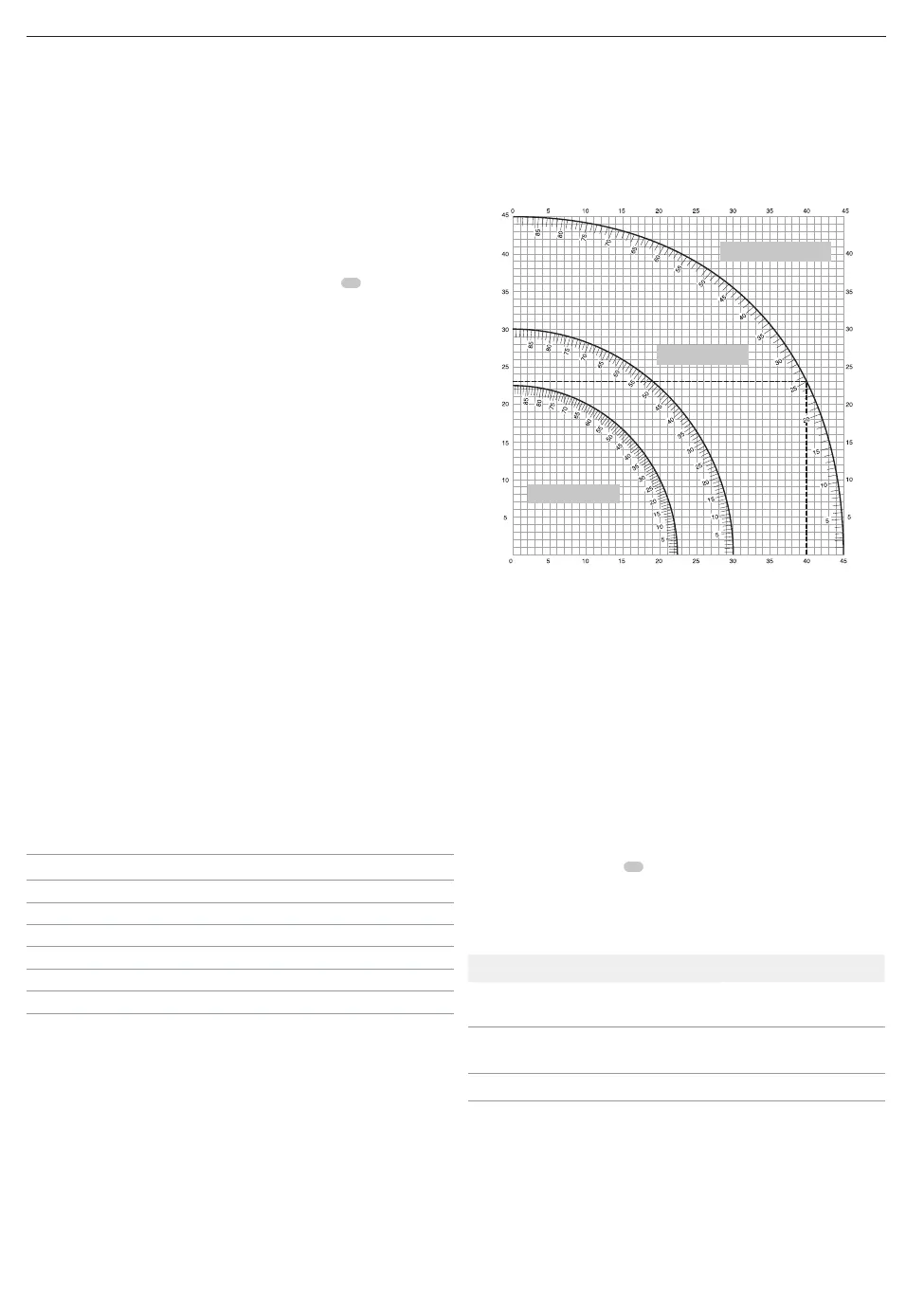

Tabellen vist under hjelper deg å sette korrekt gjæring og skråstilling for
vanlige sammensattegjæringskutt.
• Velg ønsket vinkel A (Fig.S) for ditt prosjekt og finn den vinkelen på den
aktuelle buen itabellen.
• Fra det punktet, følg tabellen rett ned for å finne korrekt skråvinkel, og
rett over for å finne korrektgjæringsvinkel.
• Still inn sagen til de angitte vinklene og gjør et par prøvekapp. Øv deg
på å sette sammen de kappedebitene.
Sett denne gjæringsvinkelen på sagen
Vinkel på siden av boksen (vinkel ”A”)
Sett denne skråvinkelen på sagen
Eksempel: For å lage en boks med 4 sider med 26° ytre vinkler
(vinkelA,Fig.S), bruk øvre høyre bue. Finn 26° på bueskalaen. Følg den
horisontale kryssende linjen til en av sidene for å finne innstilling av
gjæringsvinkel på sagen (42°). På samme måte følg den vertikalt kryssende
linjen til topp eller bunn for å finne innstilling av skråvinkel på sagen (18°).
Gjør alltid noen testkutt på skrapmateriale for å verifisere at innstillingene på
sagen erkorrekte.
Saging av gulvlister (Fig.J, T)
For rette 90° kutt, legg trestykket mot anlegget og hold det på plass som
vist i FigurT. Slå på sagen, la bladet få full hastighet og senk armen jevnt
gjennomkuttet.
Saging av gulvlister fra 76 mm opp til 171 mm høyde
vertikalt mot anlegget (Fig.J,T)
MERK: Bruk skyvelåsspaken
59
, vist i Figur J, ved kapping av basislister fra
76 mm til 171 mm høyt vertikalt motanlegget.
Plasser materialet som vist i FigurT.
Alle kapp skal gjøres med baksiden av listen mot anlegget, og med bunnen
av listen motbordet.
innvendig hjørne utvendig hjørne
Venstre Side Gjæring venstre 45°
Bruker venstre side av kuttet
Gjæring høyre 45°
Bruker venstre side av kuttet
Høyre Side Gjæring høyre 45°
Bruker høyre side av kuttet
Gjæring venstre 45°
Bruker høyre side av kuttet
Materiale opp til 171 mm kan kappes som beskrevet over.
Sage taklister (Fig. A1, U1, U2)
Din gjæringssag er godt utstyrt for oppgaven med å sage taklister.
For å passe godt, må taklisten sages med sammensatt gjæring med
ekstremnøyaktighet.
Din gjæringssag har en sepsielt innstilt gjæringslås for gjæringsvinkel 31,62°
venstre og høyre, for korrekt saging av taklister med korrekt vinkel, og med
skråvinkelstoppere på 33,86° venstre og høyre. Det er også et merke på
7SIDET BOKS
5SIDET BOKS
FIRKANTET BOKS
