124
PORTUGUÊS

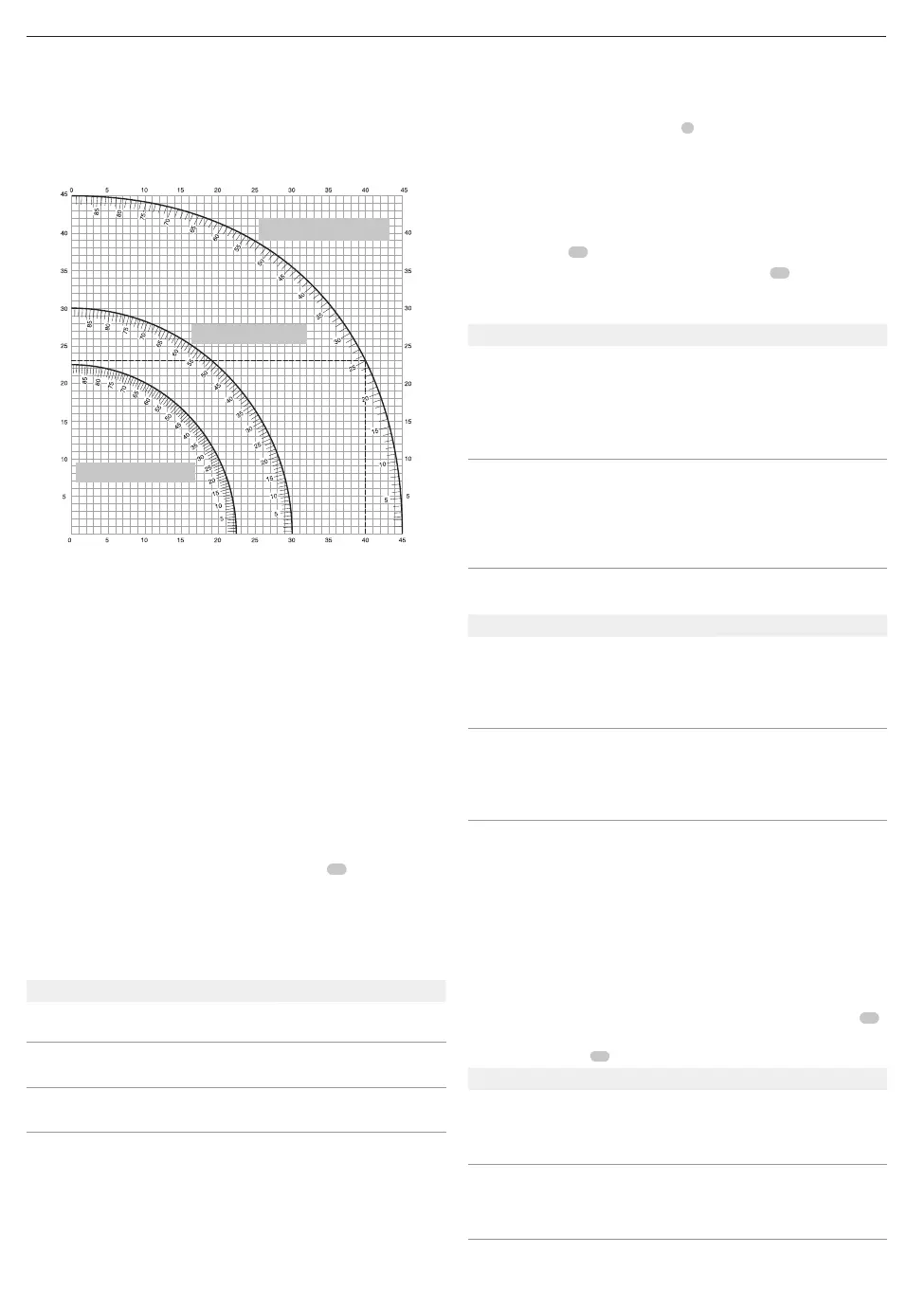

• Seleccione o ângulo A (Fig.S) desejado do seu projecto e coloque esse
ângulo no arco apropriado natabela.
• A partir desse ponto siga a tabela precisamente para encontrar o ângulo
correcto da inclinação e passe para o outro lado para encontrar o
ângulo devido daesquadria.
• Coloque a sua serra nos ângulos descritos e faça uns cortes de
experiência. Experimente juntar as peçascortadas.
Regular este ângulo de esquadria na serra
Ângulo da parte lateral da caixa (ângulo “A”)
Regular este ângulo de bisel na serra
Exemplo: para fazer uma caixa de 4 lados com 25° ângulos exteriores
(ângulo A, Fig.S), use o arco de cima à direita. Procure 25° na régua do arco.
Siga a linha de intersecção horizontal de cada lado, para obter a posição do
ângulo de esquadria na serra (42°). Igualmente, siga a linha de intersecção
vertical até ao topo ou ao fundo, para obter a posição do ângulo em bisel
na serra (18°). Experimente sempre os cortes em pedaços de madeira, para
verificar as posições na serra
Corte da moldura base (Fig.J,T)
Para efectuar cortes a direito de 90°, posicione a placa de madeira contra a
guia e segure-a no local pretendido, tal como indicado na Figura T. Ligue
a serra, deixe a lâmina atingir a velocidade máxima e baixe o braço com
cuidado ao longo docorte.
Corte da moldura base de 76 mm para um máximo de
171 mm na vertical contra a guia (Fig.J,T)
NOTA: utilize a alavanca de bloqueio de deslizamento
59
, indicada na
Figura J, quando cortar uma moldura de base que meça entre 76 mm e
171 mm na vertical contra aguia.
Posicione o material, como indicado na FiguraT.
Todos os cortes devem ser efectuados com a parte de trás da moldura
contra a guia e com a parte inferior da moldura contra amesa.
ângulo interior ângulo exterior
Lado esquerdo Esquadria à esquerda de 45°
Resguarde o lado esquerdo do corte
Esquadria à direita de 45°
Resguarde o lado esquerdo do corte
Lado direito Esquadria à direita de 45°
Resguarde o lado direito do corte
Esquadria à esquerda de 45°
Resguarde o lado direito do corte
O material com um tamanho até 171 mm pode ser cortado de acordo com o procedimento
indicado acima.
Corte de molduras em coroa (Fig. A1, U1, U2)
A sua serra de esquadria é adequada para cortar molduras em coroa. De
modo a encaixar correctamente, a moldura em coroa deve ser colocada em
esquadria meia-composta.
CAIXA DE 7 LADOS
CAIXA DE 5 LADOS
CAIXA QUADRADA
A serra de esquadria inclui pontos de patilha de esquadria predefinidos
especiais a um ângulo de 31,62° à esquerda e à direita para o corte de
moldura em coroa no ângulo adequado e os gatilhos do batente de biséis
a um ângulo de 33,86° para a esquerda e direita. Existe também uma marca
na régua do ângulo de corte inclinado
8
a 33,9°. O gráfico abaixo mostra as
definições adequadas para o corte de molduras emcoroa.
NOTA: É muito efectuar um teste prévio do material de refugo!
instruções para o corte de molduras em coroa na
horizontal e utilizando características compostas (Fig. U1)
1. A moldura deve permanecer na horizontal com a superfície posterior na
mesa da serra
15
.
2. Coloque a parte superior da moldura contra a guia
11
.
3. As definições indicadas abaixo dizem respeito a molduras com coroa de
mola a um ângulo de 45°.
ângulo interior ângulo exterior
Lado esquerdo Esquadria à esquerda a um ângulo
de 30°
Mesa de esquadria regulada à direita a
um ângulo de 35,26°
Resguarde a extremidade esquerda
do corte
Esquadria à direita a um ângulo de 30°
Mesa de esquadria regulada à
esquerda a um ângulo de 35,26°
Resguarde a extremidade esquerda
de corte
Lado direito Esquadria à direita a um ângulo de 30°
Mesa de esquadria regulada à
esquerda a um ângulo de 35,26°
Resguarde a extremidade direita
de corte
Esquadria à esquerda a um ângulo
de 30°
Resguarde a extremidade esquerda do
corte a um ângulo de 35.26°
Resguarde a extremidade direita
de corte
4. As definições indicadas abaixo dizem respeito a moldura em coroa com
ângulos de 52° na parte superior e ângulos de 38° na parteinferior.
ângulo interior ângulo exterior
Lado esquerdo Inclinação à esquerda 33,9°
Mesa de esquadria regulada à direita a
um ângulo de 31,62°
Resguarde a extremidade esquerda
do corte
Inclinação à direita 33,9°
Mesa de esquadria regulada à direita a
um ângulo de 31,62°
Resguarde a extremidade esquerda
do corte
Lado direito Inclinação à direita 33,9°
Mesa de esquadria regulada à direita a
um ângulo de 31,62°
Resguarde a extremidade direita
do corte
Inclinação à esquerda 33,9°
Mesa de esquadria regulada à direita a
um ângulo de 31,62°
Resguarde a extremidade direita
do corte
Método alternativo para corte em moldura de coroa
O corte em moldura de coroa que utiliza este método não requer um
corte em bisel. Podem ser efectuadas pequenas alterações no ângulo de
esquadria sem afectar o ângulo de bisel. Se houver ângulos que tenham
90°, é possível ajustar a serra de maneira de maneira fácil erápida.
Instruções para cortar moldes em coroa em ângulo entre a
guia e a base da serra para todos os cortes (Fig. U2)
1. Incline a moldura de modo a que a parte inferior da moldura (a parte
que fica virada para a parede quando é instalada) fica virada contra a
guia e a parte superior da moldura fica encostada na mesa da serra
15
.
2. A “parte plana” na parte de trás da moldura deve permanecer em
esquadria na guia
11
e na mesa daserra.
ângulo interior ângulo exterior
Lado esquerdo Inclinação à direita a um ângulo de 45°
Resguarde a extremidade direita
do corte
Esquadria à esquerda a um ângulo
de 45°
Resguarde a extremidade direita
do corte
Lado direito Esquadria à esquerda a um ângulo
de 45°
Resguarde a extremidade esquerda
do corte
Esquadria à direita a um ângulo de 45°
Resguarde a extremidade esquerda
do corte
