136
SUOMI
kappaletta, joka voi mennä epätasapainoon, tue työkappaletta oikein
varmistaaksesi, että saha on tiukasti kiinni vakaassa tasossa. Vaarana
onhenkilövahinko.

VAROITUS: Pidikkeen jalan on oltava kiinni sahan pohjan yläpuolella
aina, kun pidikettä käytetään. Kiinnitä työkappale aina sahan
pohjaan – älä kiinnitä sitä mihinkään muuhun työalueen kohtaan.
Varmista, ettei pidikkeen jalka ole kiinni sahan pohjanreunassa.

HUOMIO: Käytä aina työkappaleen pidikettä hallinnan
säilyttämiseksi ja henkilövahinkovaaran ja työkappaleen
vaurioitumisvaaranvälttämiseksi.
Käytä sahan mukana toimitettua materiaalinpidikettä
37
. Vasen ja oikea
rajasuoja liukuu sivulta sivulle kiinnittämisen helpottamiseksi. Muita
apuvälineitä, kuten jousikiristimiä, tankokiristimiä tai C-pidikkeitä voidaan
käyttää tietyn kokoisiin ja muotoisiinmateriaaleihin.
Pidikkeen asentaminen
1. Aseta pidike rajasuojan takana olevaan reikään. Pidikkeen on oltava
jiirisahan takaosaan päin. Pidikkeen tangossa oleva ura tulee asettaa
kokonaan pohjaan. Varmista, että ura on asetettu kokonaan jiirisahan
pohjaan. Jos ura on näkyvissä, pidike ei ole tiukastikiinni.
2. Kierrä pidikettä 180° jiirisahan etuosaanpäin.
3. Löysää nuppia pidikkeen säätämiseksi ylös- tai alaspäin ja kiinnitä
työkappale tiukasti säätämällä hienosäädönnuppia.
HUOMAA: Aseta pidike vastakkaiselle puolelle pohjaa viisteen
saavuttamiseksi. SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN
SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. VARMISTA,
ETTEI PIDIKE OL SAHAN TAI SUOJIENTIELLÄ.
Pitkien työkappaleiden tukeminen (KuvaD)
TUE AINA PITKIÄKAPPALEITA.
Käytä DE7023-XJ tai DE7033 -jalustoja
39
sahan pöydän leveyden
parantamiseksi ja parhaiden tulosten saavuttamiseksi. Tue pitkiä
työkappaleita kaikkia hyödyllisiä tapoja käyttäen, kuten sahapukkia tai
vastaavaa laitetta käyttäen päiden alas putoamisenvälttämiseksi.
Taulukehysten, laatikoiden ja muiden nelitahoisten
esineiden leikkaaminen (KuvatQ, R)
Kokeile yksinkertaisia toimenpiteitä muutaman kerran koekappaleisiin,
kunnes ”totut” sahan käyttämiseen. Tämä saha on täydellinen väline kulmien
jiirisahaukseen, katso esimerkki KuvastaQ.
Kohde 1 KuvassaR osoittaa viisteen säädöllä tuotetun liitoksen. Kuvassa
näkyvä liitos voidaan suorittaa jommalla kummallatavalla.
• Viisteen säätö:
- Kahden reunan viiste säädetään 45°, jolloin tuloksena on 90°kulma.
- Jiirisahan varsi lukitaan nolla-asentoon ja viisteen säätöarvoksi
lukitaan 45°.
- Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja kapea
reuna rajasuojaavasten.
• Jiirisahauksen säätö:
- Sama leikkaus voidaan suorittaa jiirisahaamalla oikea ja vasen puoli
laajan pinnan ollessa rajasuojaavasten.
Verhoilulistojen ja muiden kehyksien sahaus
(KuvaR)
Kohde 2 KuvassaR osoittaa liitoksen, joka on suoritettu asettamalla
jiirin varsi 45° ja sahaamalla kaksi reunaa 90° kulman muodostamiseksi.
Vastaavan liitoksen suorittamiseksi viisteen säätö on asetettava nollaan ja
jiirin varsi 45°. Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja
kapea reuna rajasuojaavasten.
Kaksi kohdetta KuvassaR ovat vain nelipuolisia kohteita. Koska sivujen
määrä muuttuu, muuttuvat myös jiirin kulma ja viistekulma. Alla
oleva taulukko sisältää kulmat eri muotoihin olettaen, että kaikki sivut
ovatsamanpituisia.
SIVUJEN LUKUMÄÄRÄ JIIRISAHAN KULMA TAI VIISTEKULMA
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°
Jos jotakin muotoa ei ole taulukossa, käytä seuraavaa kaaviota: 180°
jaettuna sivujen lukumäärällä on jiirin kulma (jos materiaalia sahataan
pystysuunnassa) tai viistekulma (jos materiaalia sahataan alustalla).
Yhdistetty jiiri- ja viistesahaus (KuvaS)
Yhdistetyssä sahauksessa käytetään jiirikulmaa ja viistekulmaa
samanaikaisesti. Tätä sahaustyyppiä käytetään kehyksien tai laatikoiden
sahaamiseen viistoilla sivuilla, katso esimerkki KuvastaS.

VAROITUS: Jos sahauskulma vaihtelee kappalekohtaisesti, tarkista,
että viisteen lukitusnuppi ja jiirisajan lukituskahva on kiinnitetty
hyvin Ne on lukittava sen jälkeen, kun viistekulmaa tai jiirikulmaa
onmuutettu.

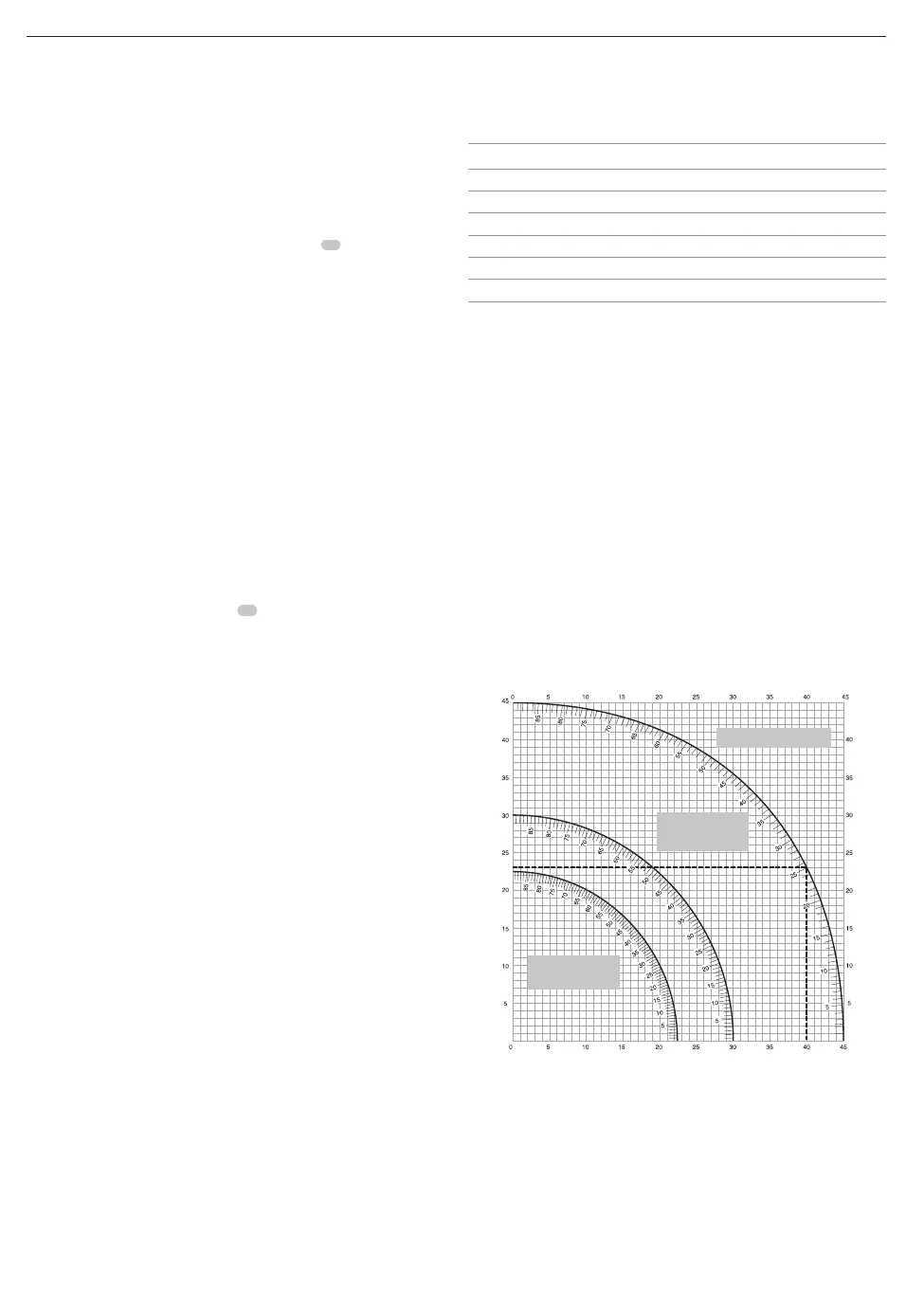

Alla oleva taulukko auttaa valitsemaan oikean viistekulman ja jiirisahan
asetukset yleisissäyhdistelmäsahauksissa.
• Valitse haluamasi kulma A (KuvaS) ja määritä sen sijainti
taulukonkaaressa.
• Katso siitä kohdasta suoraan alas ja näet oikean viistekulman ja suoraan
toisella puolella näet oikeanjiirikulman.
• Aseta saha määritettyihin kulmiin ja suorita muutama harjoitus
koekappaleisiin. Harjoittale leikattujen kappaleiden yhdessäpitämistä.
Aseta tämä jiirikulma sahaan
Laatikon puolen kulma (kulma ”A”)
Aseta tämä viistekulma sahaan
Esimerkki: Voit toteuttaa 4-puolisen laatikon 26° ulkoisilla kulmilla
(kulmaA, KuvaS) käyttämällä ylhäällä oikealla olevaa kaarta. Määritä 26°
sijainti kaaren asteikossa. Seuraa vaakasuoraa viivaa pitkin kummallakin
puolella määrittääksesi sahan jiirikulman (42°). Seuraa samalla tavoin
pystysuoraa viivaa pitkin ylös tai alas määrittääksesi viistekulman sahaan
(18°). Kokeile sahausta aina muutamaan koekappaleeseen sahan
virheettömien asetuksienvarmistamiseksi.
7PUOLINEN
LAATIKKO
5PUOLINEN
LAATIKKO
NELIÖLAATIKKO
