161
TÜRKÇE
Testerede bu gönye açısını ayarlayın
Kutu kenarının açısı (açı “A”)
Testerede bu açılama açısını ayarlayın

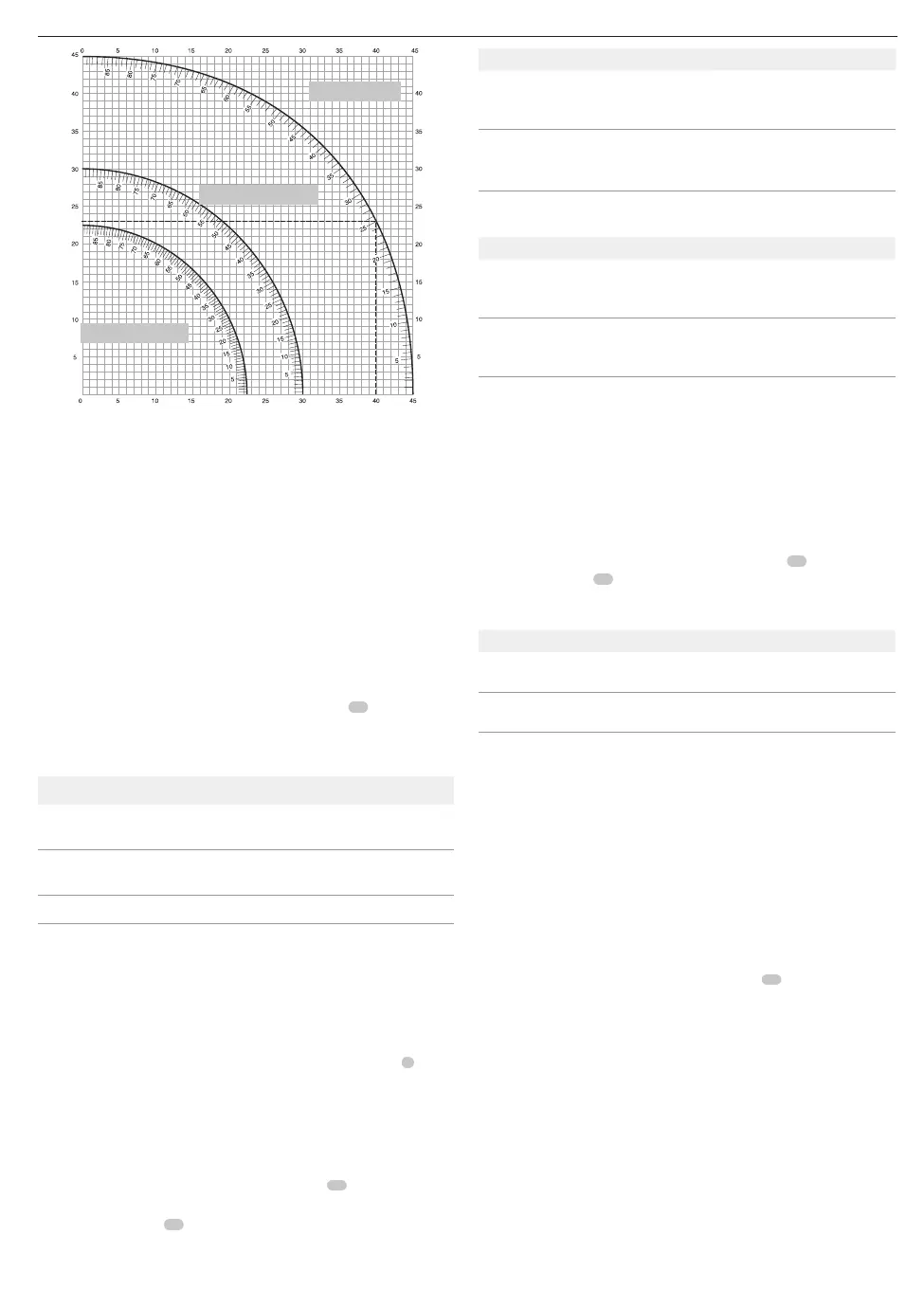

Örnek: 26° dış açılı 4 kenarlı bir kutu yapmak için (Açı A, Şek. S), sağ üst
kavisi kullanın. Kavis ölçeğinde 26°’yi bulun. Testerede gönye açısı ayarını
elde etmek için (42°) herhangi bir kenardan yatay kesişim hattını takip edin.
Aynı şekilde, testeredeki açılama açısını elde etmek için (18°) üst veya alttan
dikey kesişim hattını takip edin. Testeredeki ayarları doğrulamak için daima
birkaç hurda ahşap parçasında kesmeyideneyin.
Taban Kalıbının Keslmes (Şek.J,T)
Düz 90° kesimleri tamamlayabilmek için ahşabı çite karşı konumlandırın ve
Şekil T’da gösterildiği gibi yerinde tutun. Testereyi çalıştırın, bıçağın tam hıza
ulaşmasını sağlayın ve kesim boyunca kolu yavaşçaalçaltın.
76 mm’den 171 mm’ye Yükseklikte Taban Kalıbının Çite
Karşı Dikey Olarak Kesilmesi (Şek.J,T)
NOT: 76 mm ila 171 mm yükseklikte taban kalıbını çite karşı dikey olarak
keserken, şekil J’te gösterildiği gibi bir kaydırma kilit kolu
59
kullanın.
Malzemeyi Şekil T’da gösterildiği gibikonumlandırın.
Tüm kesimler, kalıbın arkası çite, kalıbın altı da tablaya dayanacak
şekildeyapılmalıdır.
Iç kenar Dış kenar
Sol yan Gönye sol 45°
Kesimin sol yanını koruyun
Gönye sağ 45°
Kesimin sol yanını koruyun
Sağ Yan Gönye sağ 45°
Kesimin sağ yanını koruyun
Gönye sol 45°
Kesimin sağ yanını koruyun
171 mm’ye kadar malzeme yukarıda açıklandığı şekilde kesilebilir.
Tepe Kalıbının Kesilmesi (Şek. A1, U1, U2)
Gönye testereniz tepe kalıbının kesilmesi görevine tamamıyla uygundur.
Düzgün şekilde uyması için, tepe kalıbının bileşik gönyeyle son derece
doğru bir şekilde ölçülmesigereklidir.
Gönye testereniz, tepe kalıbının düzgün açıda kesilmesi için 31,62° sol ve
sağda önceden ayarlı gönye mandal noktalarına ve 33,86° sol ve sağda
açılama fren kilit mandallarına sahiptir. 33,9°’de açılama ölçeğinde
8
de bir
işaret bulunmaktadır. Aşağıdaki çizelge tepe kalıbının kesilmesi için düzgün
ayarlarısunar.
NOT: Hurda malzeme ile ön test yapılması aşırı derecede önemlidir!
Tepe kalıbı yerleşme yüzeyini kesme ve bileşik
özelliklerini kullanma talimatları (Şek. U1)
1. Kalıp, geniş arka yüzeyi aşağıya, testere tablasına
15
bakacak şekilde
düzuzanmalıdır.
2. Kalıbın üstünü çite
11
karşıyerleştirin.
3. Aşağıdaki ayarlar 45° esnek tepe kalıbıiçindir.
7 KENARLI KUTU
5 KENARLI KUTU
KARE KUTU
Iç kenar Dış kenar
Sol yan Eğim sol 30°
Sağda gönye tablası ayarı 35,26°
Kesimin sol ucunu koruyun
Eğim sağ 30°
Solda gönye tablası ayarı 35,26°
Kesimin sol ucunu koruyun
Sağ yan Eğim sağ 30°
Solda gönye tablası ayarı 35,26°
Kesimin sağ ucunu koruyun
Eğim sol30°
Sağda gönye tablası ayarı 35,26°
Kesimin sağ ucunu koruyun
4. Aşağıdaki ayarlar üstten 52° açılara ve alttan 38° açılara sahip tepe
kalıplarıiçindir.
Iç kenar Dış kenar
Sol yan Eğim sol 33,9°
Sağda gönye tablası ayarı 31,62°
Kesimin sol ucunu koruyun
Eğim sağ 33,9°
Solda gönye tablası ayarı 31,62°
Kesimin sol ucunu koruyun
Sağ Yan Eğim sağ 33,9°
Solda gönye tablası ayarı 31,62°
Kesimin sağ ucunu koruyun
Eğim sol 33,9°
Sağda gönye tablası ayarı 31,62°
Kesimin sağ ucunu koruyun
Tepe Kalıbının Kesilmesi için Alternatif Yöntem
Tepe kalıbının bu yöntemle kesilmesi bir açılı kesimi gerektirmez. Gönye
açısındaki minik değişiklikler açılandırma açısına etki etmeden yapılabilir.
90°’nin dışındaki kenarlara karşılaşıldığında, testere bunlar için hızlıca ve
kolaycaayarlanabilir.
Tüm kesimler için çit ve testere tabanı arasında açı
verilmiş tepe kalıbının kesilmesine dair talimatlar
(Şek.U2)
1. Kalıbın altı (takıldığında duvara karşı olan parça) çite
11
, kalıbın üstü de
testere tablasına
15
dayanacak şekilde kalıba açıverin.
2. Kalıbın arkasındaki açı verilen “düzlükler” çit ve testere tablasında
dümdüzuzanmalıdır.
Iç kenar Dış kenar
Sol yan 45°’de gönye sağ
Kesimin sağ yanını koruyun
45°’de gönye sol
Kesimin sağ yanını koruyun
Sağ Yan 45°’de gönye sol
Kesimin sol yanını koruyun
45°’de gönye sağ
Kesimin sol yanını koruyun
Özel Kesimler

UYARI: Malzeme tablada ve çite karşı sabitlenmedikçe asla
herhangi bir kesme işlemiyapmayın.
Alüminyum Kesme (Şek. V1, V2)
DAİMA ALÜMİNYUM KESMEK İÇİN ÖZEL OLARAK YAPILMIŞ UYGUN
TESTERE BIÇAĞINIKULLANIN.
Kimi iş parçalarında, kesim sırasında hareketi önlemek için bir kelepçe veya
bağlama düzeneği kullanılmasını gerekebilir. Şek. V1’da gösterildiği gibi,
en ince enine kesiti kesecek şekilde malzemeyi konumlandırın. Şek. V2 bu
ekstrüzyonları kesmenin yanlış yolunugöstermektedir.
Alüminyum keserken bir çubuk mum kesme yağı kullanın. Kesmeden önce
çubuk mumu doğrudan testere bıçağına uygulayın
44
. Çubuk mumu asla
hareket eden bir bıçağa uygulamayın. Mum, düzgün yağlanmayı sağlar ve
yongaların bıçağa yapışmasınıönler.
Eğri Malzeme (Şek. W1, W2)
Eğri malzeme keserken, Şek. W2’deki gibi değil, daima Şek. W1’daki
gibi konumlandırın. Malzemeyi yanlış şekilde konumlandırmak bıçağın
vurmasına nedenolacaktır.
Plastik Boru ve Başka Yuvarlak Malzemenin Kesilmesi
Plastik borular testerenizle kolaylıkla kesilebilir. Aynen ahşap gibi kesilmeleri
gerekir ve YUVARLANMALARINI ÖNLEMEK IÇIN ÇITE KELEPÇELENMELI
VEYA ÇITE DAYANACAK ŞEKILDE SIKICA TUTULMALIDIR. Açılı kesimler
yaparken bu aşırı derecedeönemlidir.
