DeWalt OIL FREE PORTABLE AIR COMPRESSOR D55146

50


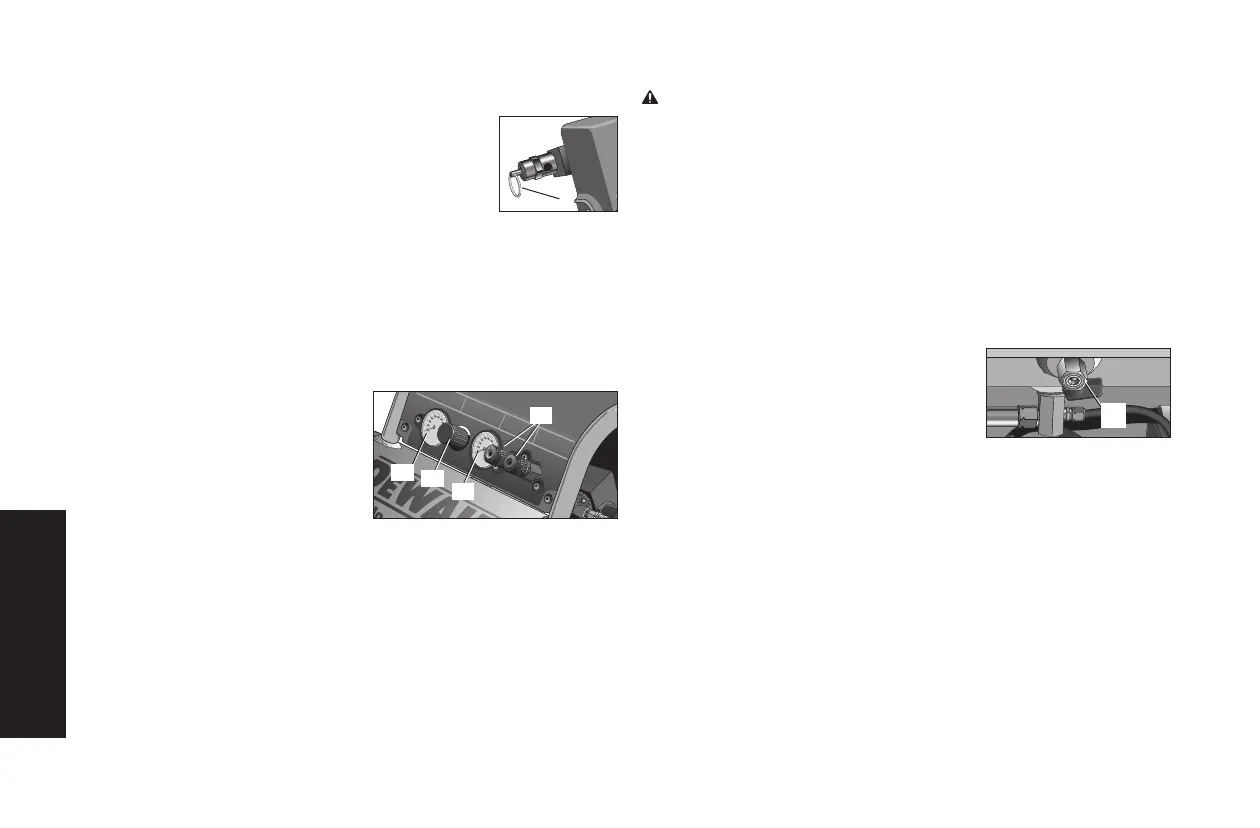

VÁLVULA DE SEGURIDAD
Si el interruptor de presión no apaga el compresor de
G
aire en su punto de presión de corte, la válvula de
seguridad (G) protegerá contra la presión alta
saltandoalapresiónfijadaenfábrica(ligeramente
mayorquelafijadaparaelcortedelinterruptorde
presión).
VÁLVULA DE CONTROL
Cuando el compresor de aire está funcionando, la válvula de control
está abierta, permitiendo al aire comprimido entrar al tanque de aire.
Cuando el compresor de aire alcanza la presión de corte, la válvula
de control se cierra, permitiendo que la presión de aire se conserve
dentro del tanque de aire.
MANÓMETRO (MEDIDOR DE PRESIÓN) DEL TANQUE
El manómetro (medidor de presión)
E
F
D
K
del tanque (K) indica la presión de
aire de reserva en el tanque.
MANÓMETRO (MEDIDOR DE
PRESIÓN) DE SALIDA
El manómetro (medidor de presión)
de salida (D) indica la presión del
aire disponible en la salida del regulador. Esta presión la controla el
regulador.
REGULADOR
El regulador (F) controla la presión de aire que indica el manómetro de
salida Tire de la perilla y gírela en sentido horario para incrementar
la presión, y hágalo en sentido inverso para disminuirla. Cuando
se logre la presión deseada, presione la perilla para bloquearla. La
gama de presión regulada es 7-150 psi.
ADVERTENCIA: Riesgo de explosión. Demasiada presión de
aire produce peligro de estallido. Controle el valor nominal máximo
de presión del fabricante para las herramientas y los accesorios
neumáticos. La presión de salida del regulador nunca debe exceder el
valor máximo de presión.
CONECTORES RÁPIDOS UNIVERSALES
El conector rápido universal (E) acepta los tres estilos más populares
de enchufes de conexión rápida: Industrial, para automóviles y ARO.
“Empujar para conectar” con una sola mano, esta operación hace
que las conexiones sean más simples y fáciles. Los dos conectores
rápidos permiten la utilización de dos herramientas al mismo tiempo.
VÁLVULA DE DRENAJE
Laválvuladedrenaje(M)estáubicadaenla
M
base del tanque de aire y se utiliza para
drenar la condensación al terminar cada
etapa de uso.
Consulte Drenar el tanque de
aire en la sección Mantenimiento.
SISTEMA DE ENFRIAMIENTO
Este compresor tiene un sistema de enfriamiento de diseño avanzado.
Es normal que este ventilador sople aire a través de los orificios de
ventilación en cantidades importantes. El sistema de enfriamiento está
funcionando cuando se expulsa aire.
BOMBA DEL COMPRESOR DE AIRE
La bomba comprime el aire en el tanque de aire. No hay aire para
trabajarhastaqueelcompresornohaelevadolapresióndeltanque
de aire por encima de la requerida en la salida de aire.
