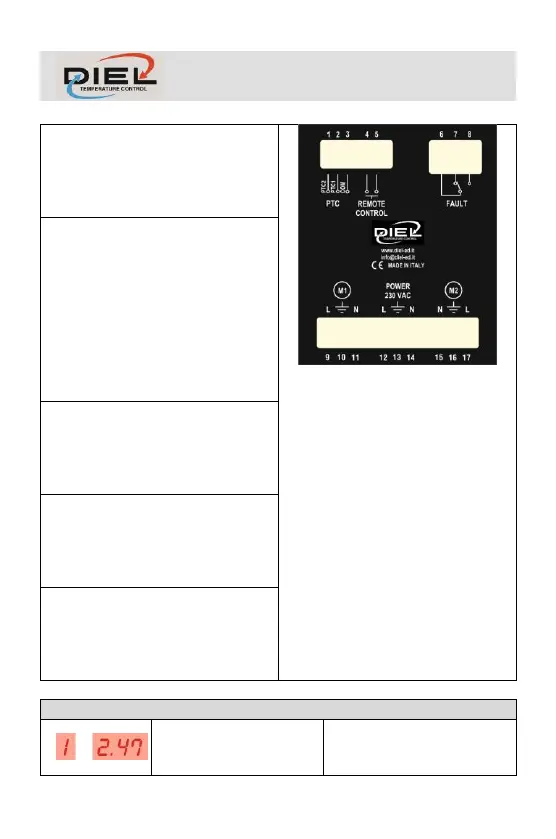

Morsetti 4-5: Controllo remoto,
alla chiusura del contatto, in
caso di funzionamento
automatico, si abilitano le linee
di ventilazione.
Morsetti 6-7-8: Relè fault,
normalmente diseccitato (6-7
chiuso) durante il
funzionamento della centralina
(FAULT STATUS A, TAB 1), in
caso di allarme per mancanza o
eccessivo assorbimento da
parte del carico il relè si eccita
(6-8 chiuso) (FAULT STATUS
B, TAB 1).
Morsetti 9-10-11: Uscita
Motore Ventilatore 1, controllo e
comando della prima linea di
ventilazione (max. 5A 220÷240
±10% V AC 50-60 Hz).
Morsetti 12-13-14:
alimentazione centralina
AT200, con tensione alternata
(220÷240 ±10% V AC 50-60
Hz).
Morsetti 15-16-17: Uscita
Motore Ventilatore 2, controllo e
comando della seconda linea di
ventilazione (max. 5A 220÷240
±10% V AC 50-60 Hz).
Visualizza la funzione
o il canale e il relativo
valore in esecuzione.
