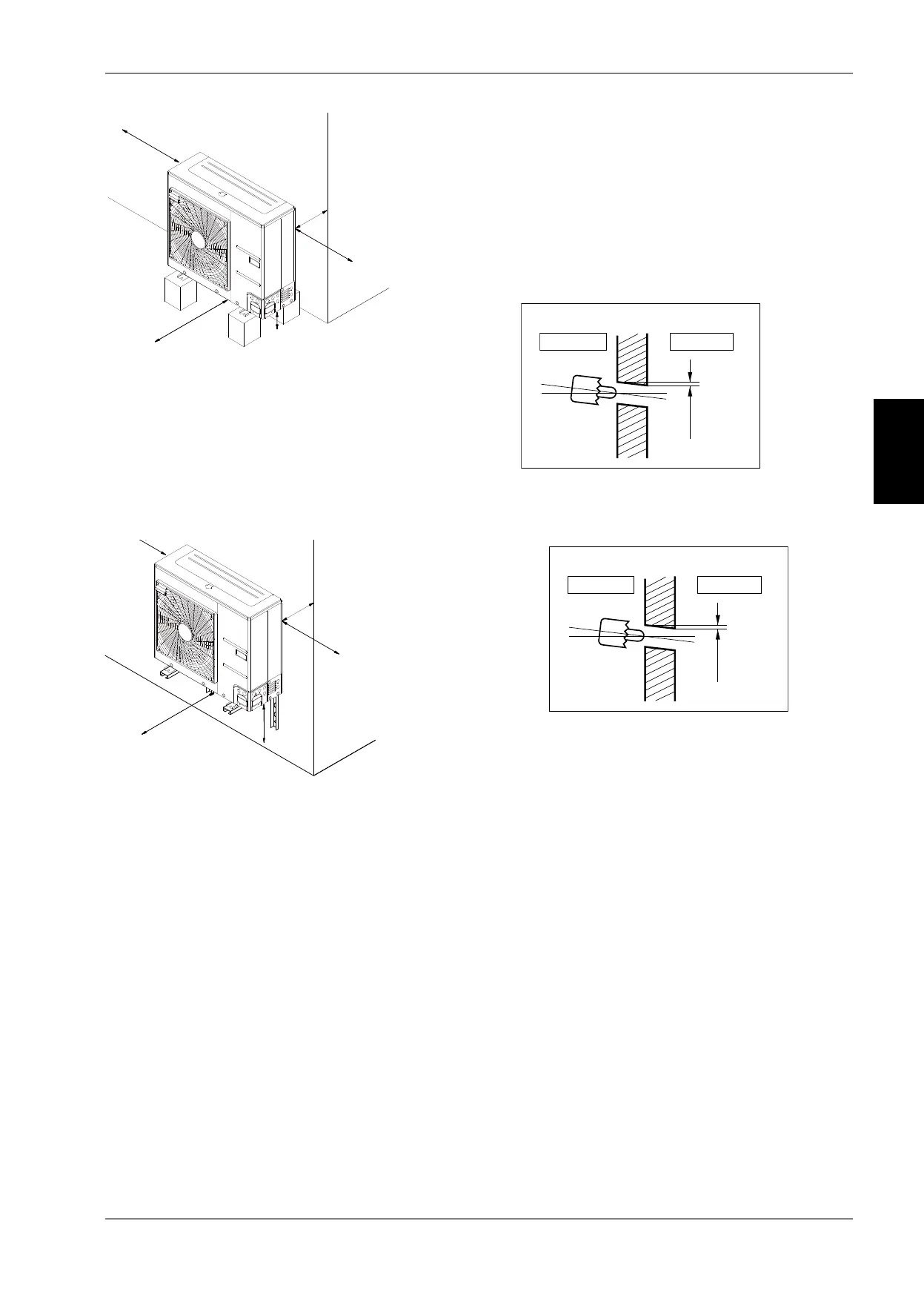

Fig. 5.4
Un montage sur consoles murales est déconseillé, car il génère
fréquemment des problèmes de bruit.
Cependant, si cette variante d'installation est choisie, veiller aux
points suivants :
 Prévoir des tampons en caoutchouc
 Veiller au poids de l'unité extérieure
 La hauteur maximale de la console murale ne doit pas dé-
passer 1 m au-dessus du sol
 Respecter les distances minimales
Fig. 5.5
5.2.1 Percée murale pour les fils
électriques et des deux unités
 Pour poser les fils électriques et des deux unités, procéder
comme suit :
 Percer une ouverture de 70 mm pour les tuyauteries à l'aide
d'une carotteuse.
 L'ouverture pour les tuyauteries doit être légèrement incliné
vers l'unité extérieure pour éviter toute pénétration de la
pluie dans le bâtiment.
5.2.2 Percée murale pour l'écoulement
des condensats
PP
P
P
PP

 P

 P
P
PP
PP

 P

 P
0XU
aPP
8QLWpLQWpULHXUH
8QLWpH[WpULHXUH
0XU
aPP
8QLWpLQWpULHXUH
8QLWpH[WpULHXUH
