Deutsch
LAW 6IMR - LAW 14ITR

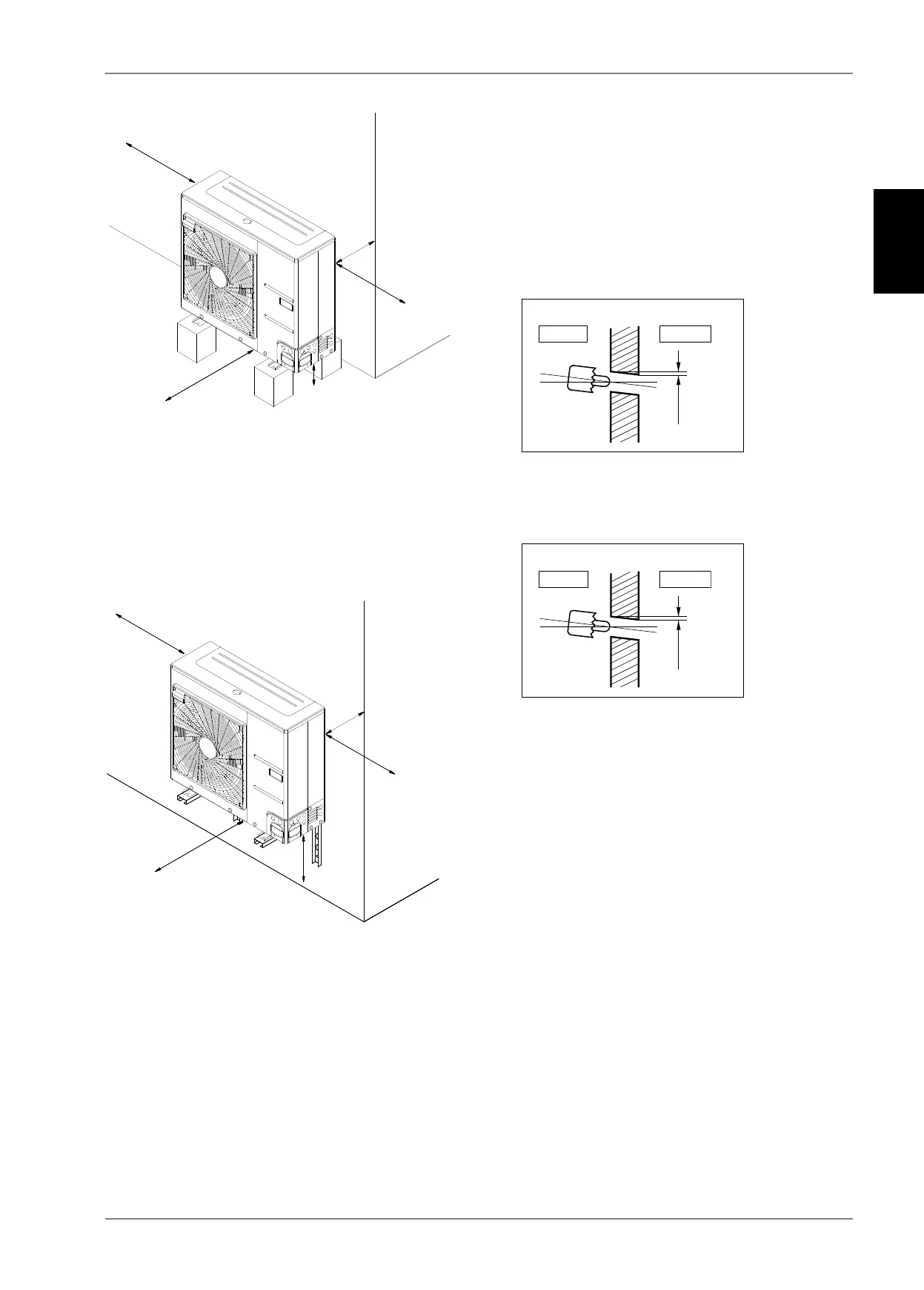

Abb. 5.4
Eine Montage auf Wandkonsolen wird nicht empfohlen, da es
häufig zu Schallproblemen kommen kann.
Falls diese Aufstellungsvariante gewählt wird, sind folgende
Punkte zu beachten:
 Gummipuffer vorsehen
 Gewicht der Außeneinheit beachten
 maximale Höhe der Wandkonsole über Boden 1 m
 Mindestabstände sind einzuhalten
Abb. 5.5
5.2.1 Wanddurchbruch für Split- und
Elektroleitungen
 Zum Verlegen der Split- und Elektroleitungen gehen Sie
bitte wie folgt vor:
 Bohren Sie eine 70 mm-Öffnung für die Rohrleitungen mit
einem Kernbohrer.
 Die Rohrleitungsöffnung sollte zum Außengerät hin leicht
geneigt sein, sodass kein Regen in das Gebäude eindringen
kann.
5.2.2 Wanddurchbruch für
Kondensatablauf
PP
P
P
PP

 P

 P
PP
PP
PP

 P

 P
:DQG
aPP
$XHQJHUlW
,QQHQJHUlW
:DQG
aPP
$XHQJHUlW
,QQHQJHUlW
