Elektrische Installationsarbeiten dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor den elektrischen Anschlussarbeiten auf Span-
nungsfreiheit prüfen.
4.4.1 Stromversorgung
Der Anschluss der Stromversorgung des Geräts erfolgt über ein
bauseits zu erstellendes 2-adriges Kabel an den Klemmen L und
N (1~ /N, 230 V, 50 Hz). Die zulässigen Kabelquerschnitte liegen
zwischen 0,5 mm² und 1,5 mm². (siehe Abb. 4.1:)

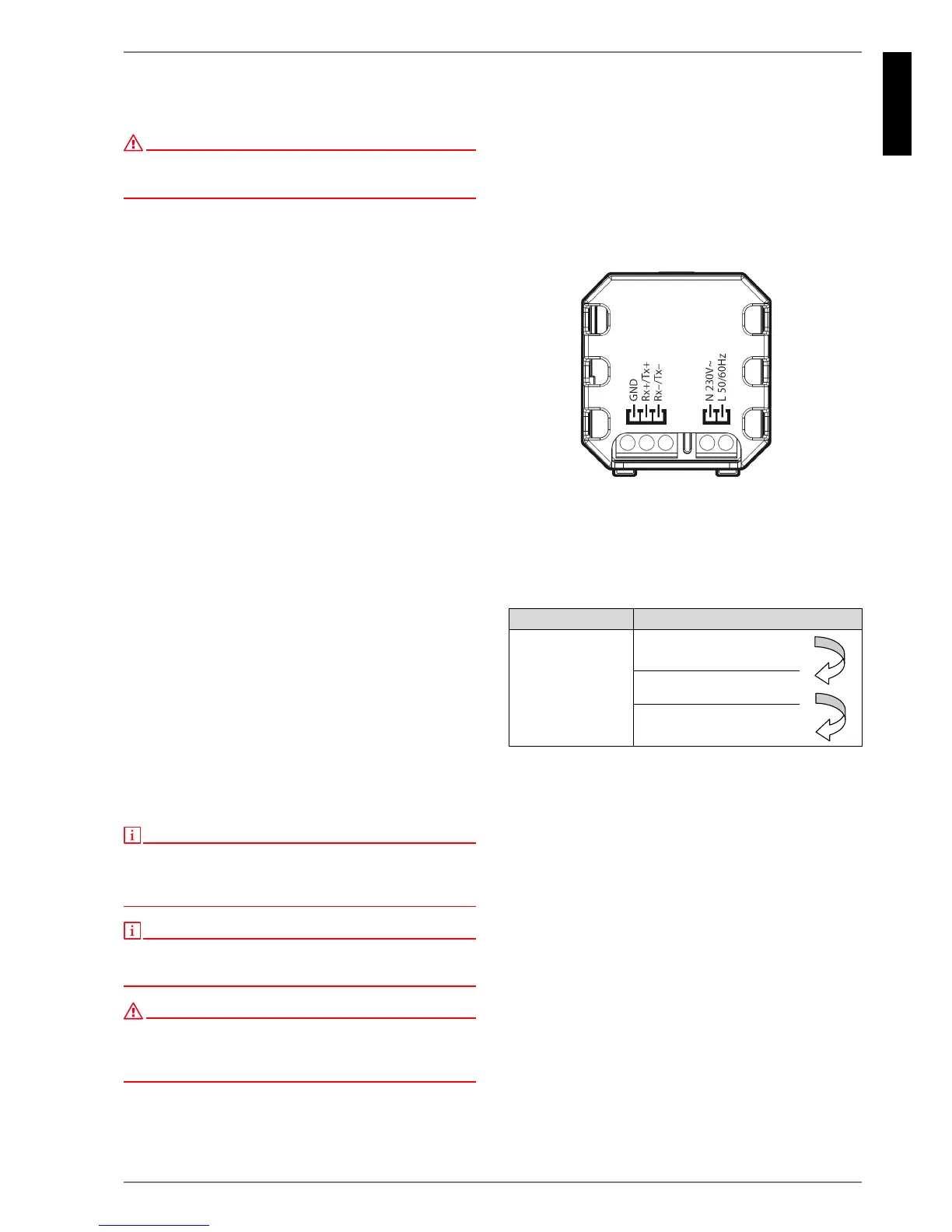

Abb. 4.1:
4.4.2 Busverbindung zum Wärmepumpenmanager
Zwischen dem Wärmepumpenmanager und dem Smart-RTC ist
eine Busverbindung bauseits zu erstellen. Dazu ist ein geschirm-
tes Kabel 2x 0,25 mm² mit einer maximalen Länge von 50 m zu
verwenden. Als GND-Anschluss wird der Kabelschirm verwen-
det.
Folgende Klemmen (siehe Tab. 4.1:) sind anzuschließen:
Tab. 4.1:
4.5 Inbetriebnahme
Damit die Kommunikation zwischen Wärmepumpenmanager und Smart-
RTC ordnungsgemäß gestartet wird, muss einmalig am
Wärmepumpenmanager und am Smart-RTC ein Neustart durch
Abschalten der Spannungsversorgung durchgeführt werden.
Kann keine Kommunikation hergestellt werden, so muss am Smart-RTC
die eingestellte Adresse kontrolliert werden. Die Wärmepumpenmanager-
Software Version L03 erwartet die Adresse 1 und ab der WPM-Software
Version L04 muss die Adresse 50 am Smart-RTC eingestellt werden.
Zur Kontrolle der Adresse müssen die beiden Tasten ‚Schnell-
heizen' und ‚Tastensperre' ca. 3 s lang gleichzeitig gedrückt wer-
den. Es erscheint der Text ‚Code'. Durch Drehen des Dreh-
Druck-Knopfes kann der Wert verändert und durch Drücken be-
stätigt werden. Zunächst muss der Wert ‚22' ausgewählt und be-
stätigt werden. Dann in der Maske mit dem Text ‚Adr' die benö-
tigte Adresse über den Dreh-Druck-Knopf einstellen und
ebenfalls bestätigen. Anschließend mit dem Dreh-Druck-Knopf
die Maske mit dem Text ‚ESC' wählen und das Menü durch Be-
stätigung verlassen.
Die Funktion des Smart-RTC muss am Wärmepumpenmanager
aktiviert werden. Dazu muss im Installateur-Menü unter Einstel-
lungen die Regelung auf Raumtemperatur (Einstellungen - 1.
Heizkreis - Regelung über Raumtemperatur) und anschließend
der Temperaturfühler auf Smart-RTC gestellt werden (Einstellun-
gen - 1.Heizkreis - Temperaturfühler).
Je größer die Abweichung der Raumist- von der Raumsolltempe-
ratur, desto schneller wird die Rücklaufsolltemperatur ange-
passt. Bei Bedarf kann durch den einstellbaren Intervallwert (I-
Wert) die Reaktionszeit verändert werden. Je größer der Inter-
vallwert desto langsamer erfolgt die Anpassung der Raumsoll-
temperatur.
Smart-RTC Wärmepumpenmanager
Rx+/Tx+
Rx-/Tx-
GND
X5.1
+ / - / GND
wenn nicht
vorhanden
field Card
+ / - / GND
wenn nicht
vorhanden
N1-J23
