4.4 Elektrischer Anschluss
Elektrische Installationsarbeiten dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor den elektrischen Anschlussarbeiten auf
Spannungsfreiheit prüfen.
4.4.1 Spannungsversorgung
Der Anschluss der Spannungsversorgung der RTM Econ A⁄U er-
folgt über ein bauseits zu erstellendes 2-adriges Kabel an den
Klemmen L und N (1~ /N, 230 V, 50 Hz). Die zulässigen Kabel-
querschnitte liegen zwischen 0,5 mm² und 1,5 mm².
Abb. 4.6:
4.4.2 Stellventil
Der Anschluss der Stellventile ist gemäß Abb. 4.7 auf S. 5 durch-
zuführen. Dabei ist die Ausführung des eingesetzten Stellventils
(NO/NC) als auch die Spannungsversorgung zu beachten.
Da nur bei Bedarf die Stellventile geschlossen werden, wird ein 230V
Stellventil mit der Ausführung NO (stromlos geöffnet) empfohlen.

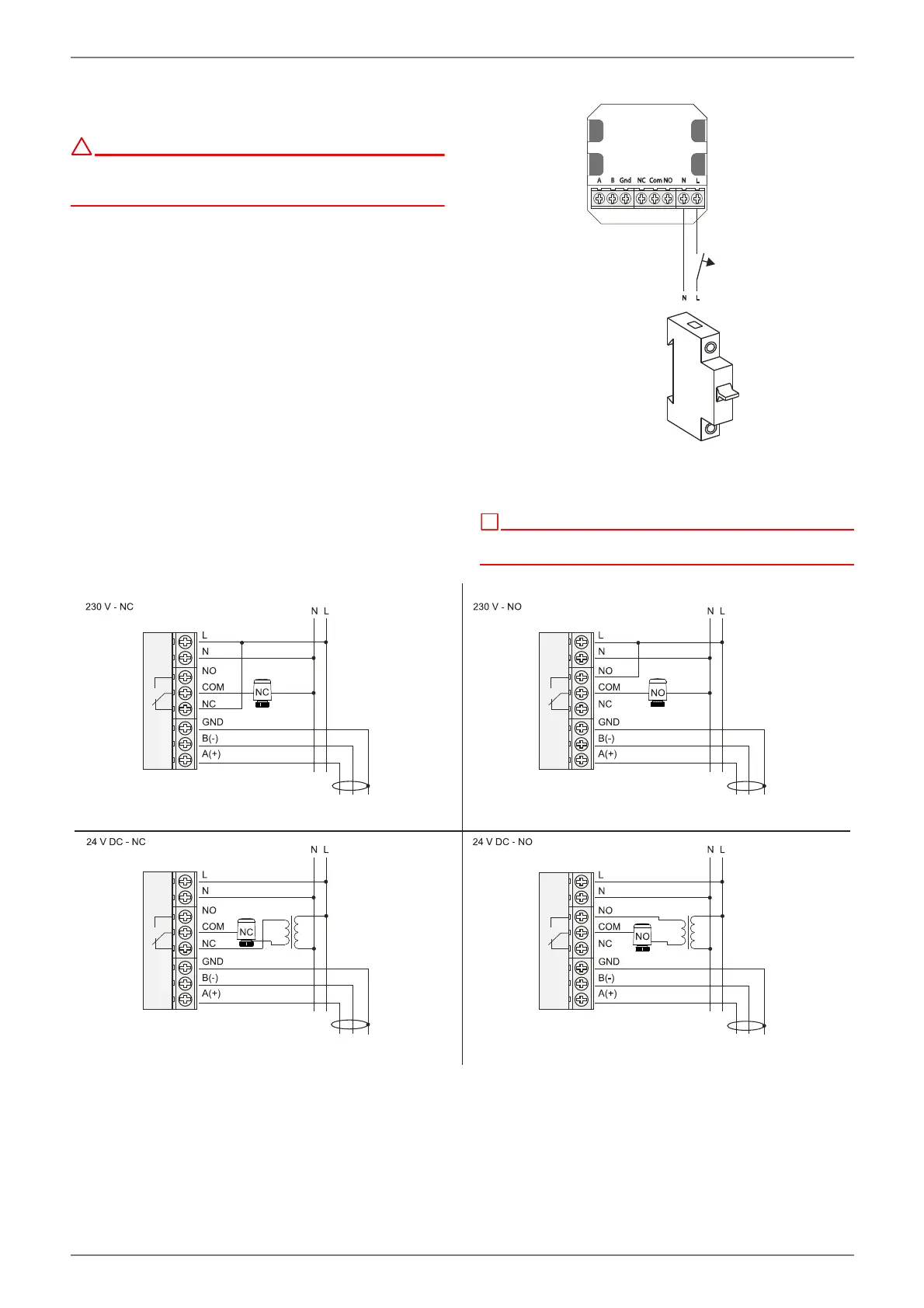

Abb. 4.7
