4.4.3 BUS-Leitung
Zwischen dem Wärmepumpenmanager (N1) und dem
RTM Econ A⁄U ist eine BUS-Leitung bauseits zu erstellen. Die
BUS-Leitung muss als Linienstruktur ausgeführt werden
(Abb. 4.11 auf S. 7). Dazu ist ein geschirmtes Kabel 2x 0,25 mm²
mit einer maximalen Länge von 500 m zu verwenden. Als GND-
Anschluss wird der Kabelschirm verwendet.
Je nach Wärmepumpentyp ist die BUS-Leitung an den Klemmen
nach Tab. 4.1 auf S. 6 bzw. Abb. 4.9 auf S. 6 oder Abb. 4.10 auf
S. 6 anzuschließen.
Tab. 4.1
ACHTUNG!
!!
An den Klemmen A / B und GND des RTM Econ A⁄U liegt Kleinspannung
an. Netzspannung (~230 V) an diesen Klemmen zerstört die Elektronik
des Reglers.
ACHTUNG!
!!
Es dürfen maximal 2 Heiz-/Kühlkreise mit RTM Econ A⁄U ausgeführt
werden. Pro Heiz-/Kühlkreis sind bis zu 10 RTM Econ A⁄U möglich. Der
Wärmepumpenmanager kann maximal mit 20 RTM Econ A⁄U
kommunizieren. Bei mehr als 20 Räumen, haben weitere RTM Econ A⁄U
keine Kommunikation zum Wärmepumpenmanger. Es ist ein geschirmtes
Kabel 2x0,25 mm² mit einer maximalen Länge von 500 m zu verwenden

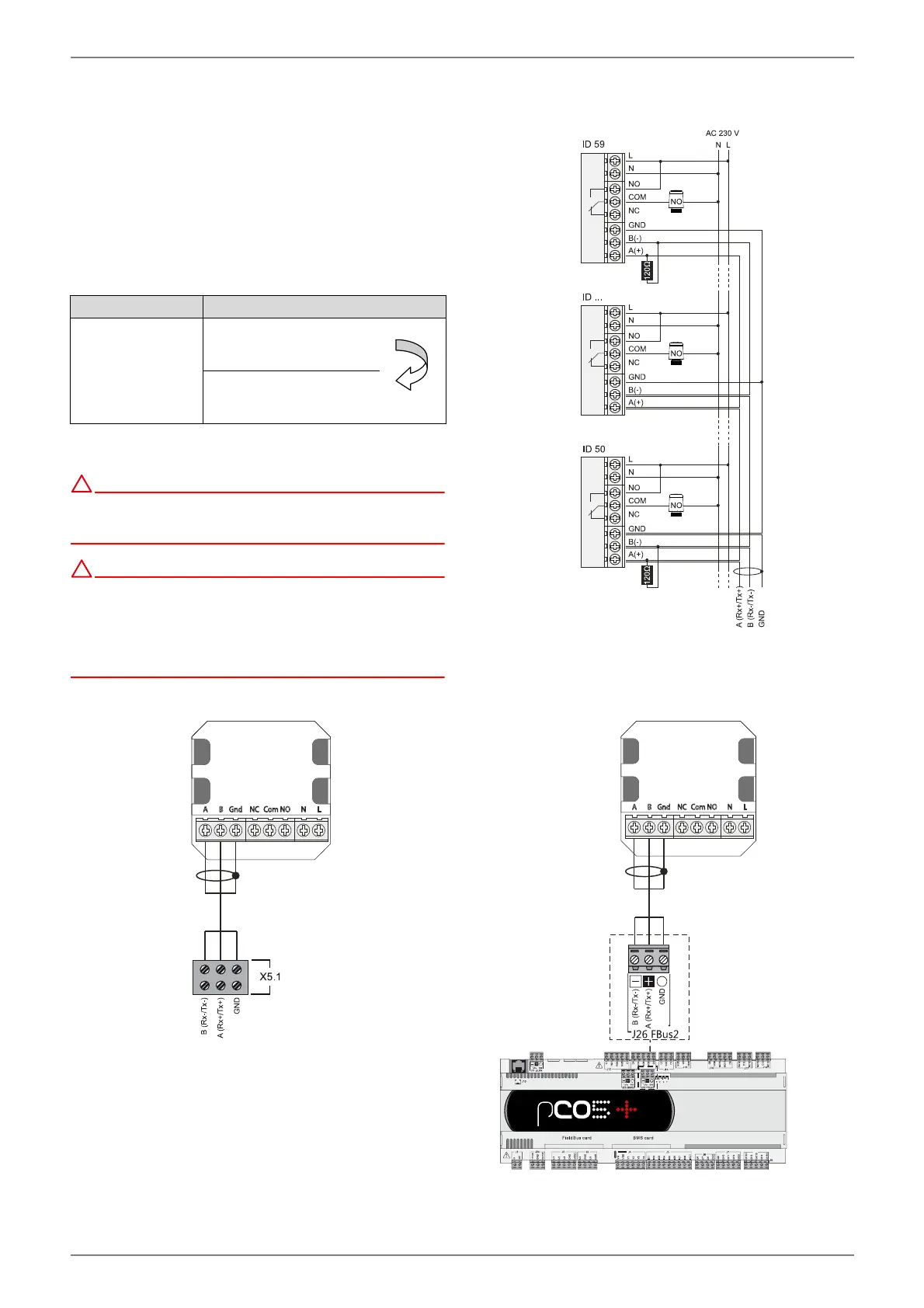

Abb. 4.8:BUS-Leitung mit mehreren Raumreglern
Abb. 4.9:
Abb. 4.10:
RTM Econ A⁄U Wärmepumpenmanager
A (Rx+/Tx+)
B (Rx-/Tx)-
GND
X5.1
+ / - / GND
wenn nicht
vorhanden
N1-J26
+ / - / GND
