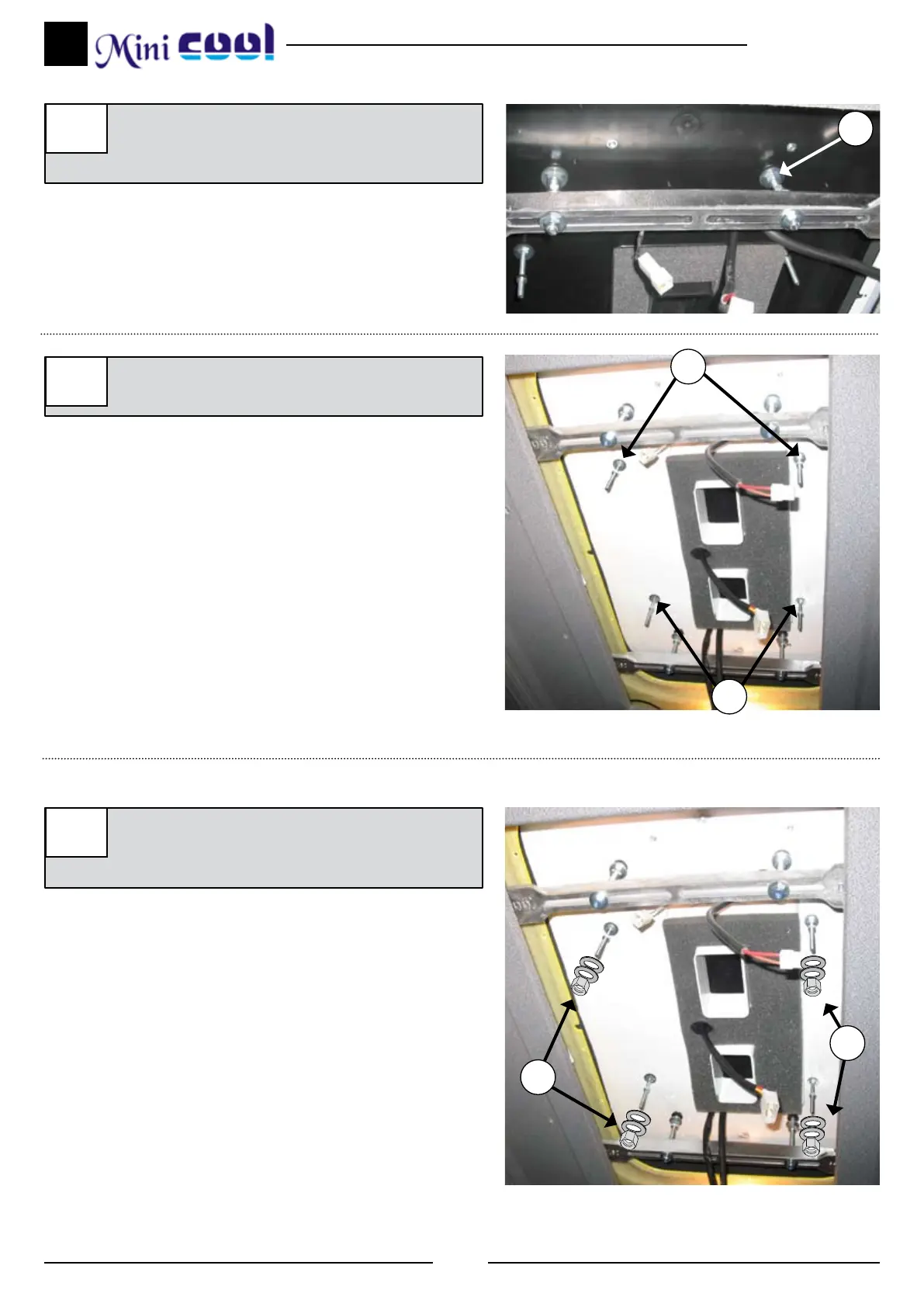

Placer les supports de xation (2), avec une
rondelle (1) et un écrou autobloquant (1) M8,
sans serrer.
8
9
Placer la rondelle en caoutchouc (1) Ø6, une
rondelle (1) Ø6 plate large et un écrou (1) M6
sur chaque goujon M 6. Serrer l’écrou.
8
8
9
9
Visser 10 mm les goujons (4) M6 x 55 ou 80,
comme indiqué au (A) du schema point 10
