37

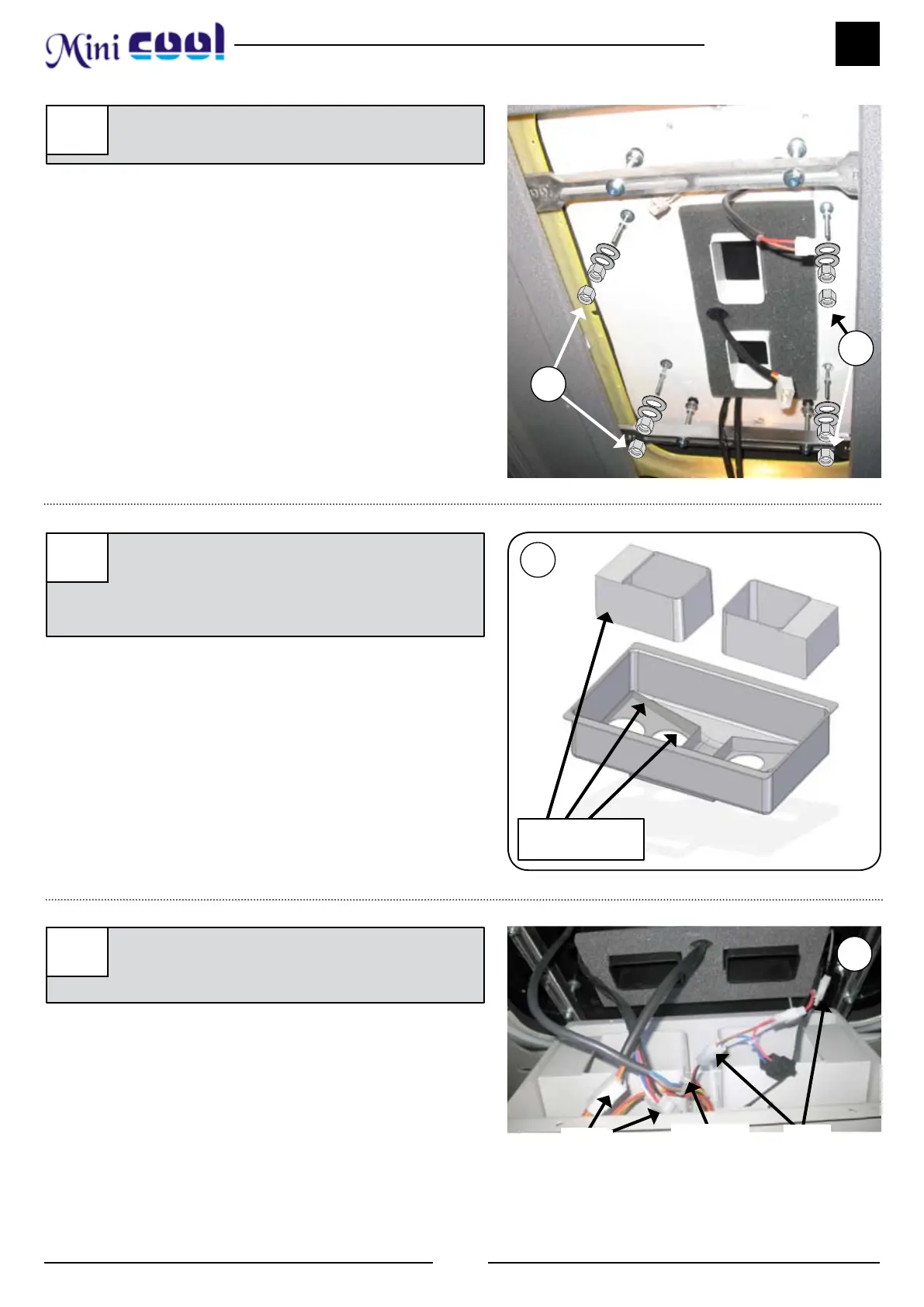

9a
Placer l’écrou (1) M6 sans le serrer sur chaque
goujon.
9a
9a
9b
Coller les canaliseurs sur la face avant avec de la
colle LOCTITE superglue 3 ou similaire an de
faciliter le montage de l’ensemble et d’assurer
que l’air frais ue à travers les grilles.
Zone où appliquer
l’adhésif
9b
9c
Brancher les boîtiers (2) à 4 voies et ceux à 2
voies (3) de l’avant de l’évaporateur à ceux de
l’Unité.
9c
4 voies
T - 2 voies
2 voies
dirna, s.a.
FR
