6
4
Junta
Junta
Eliminar
Junta
Junta
4a
Junta
Techo cabina
Junta
100 mm Aprox. (papel protector)
5 mm
A
4
En caso de que vehículo tenga spoiler con
la barra central, cortar la barra mostrada por
líneas de punto para instalar el equipo.
4a

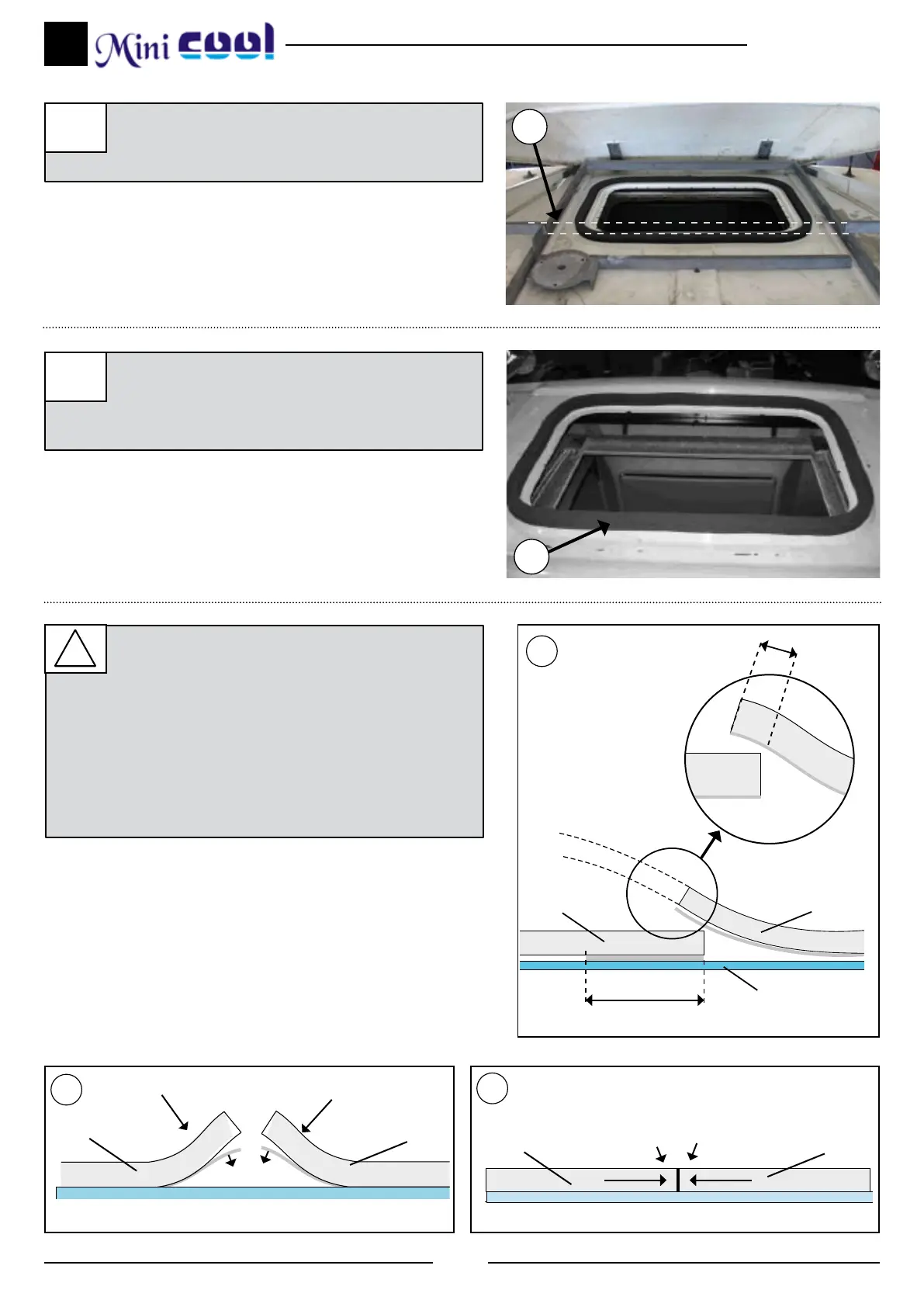

Pegue la junta EPDM (la nº 28/28a de la
página 3) alrededor del hueco de escotilla
(mirar el detalle para cortar los bordes
nales de unión de la junta)
COMO CORTAR LA JUNTA EPDM PARA EVITAR
FILTRACIÓN DE AGUA EN LA CABINA
A- Pegar la junta, manteniendo 100 mm de
papel protector por cada lado.
B- Quitar los dos piezas de papel.
C- Pegue presionado ambos nales.
!
B
C
dirna, s.a.
