5

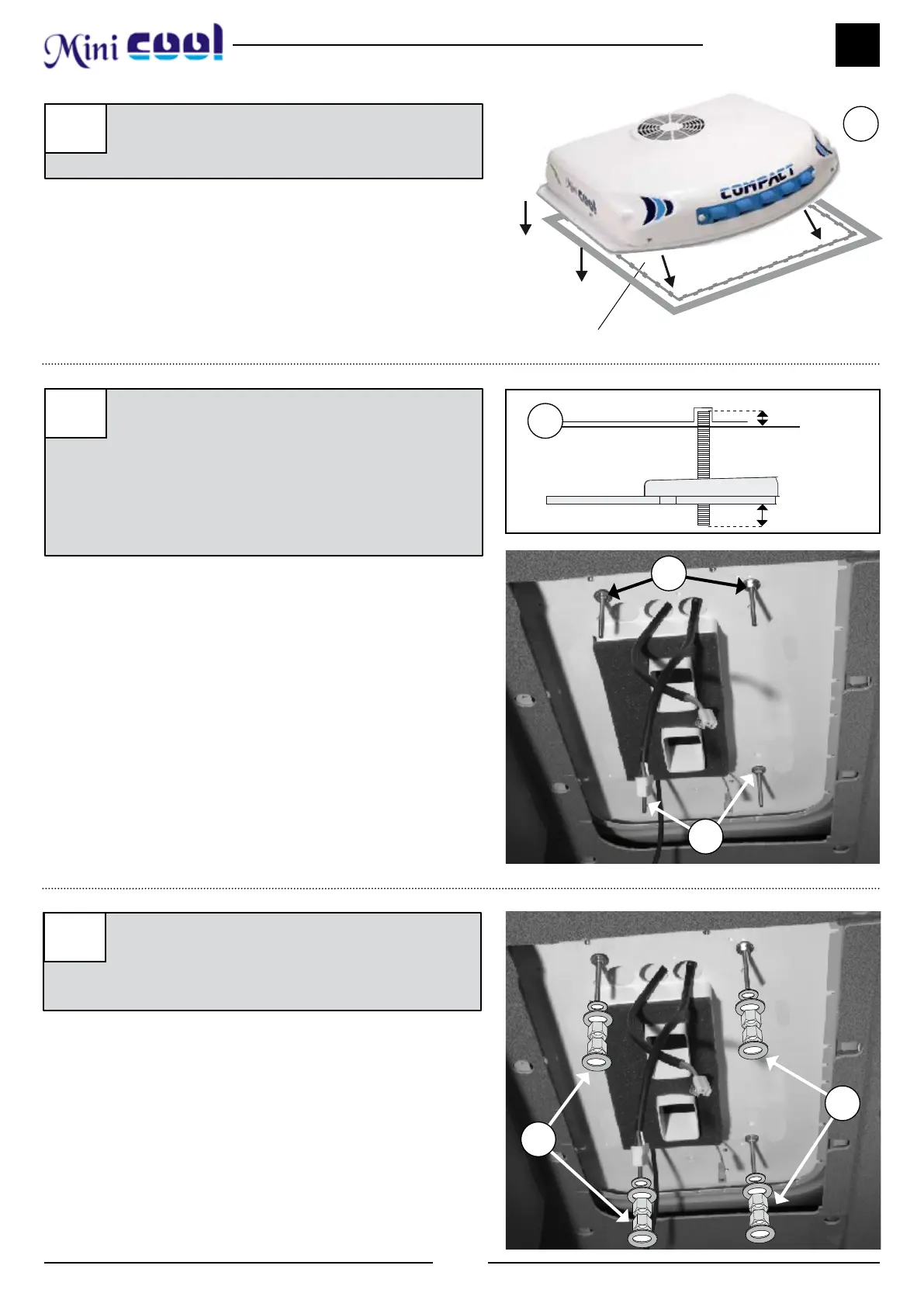

EXTERIOR CABINA:
Posicionar el Minicool en el hueco de la
escotilla.
5
Escotilla
6
INTERIOR CABINA:
Roscar 5 mm aproximadamente
(4) espárragos 8/125x100-70 ó 120, la
medida se elegirá tras presentar los soportes
de sujección y teniendo en cuenta que los
espárragos deben sobresalir de los mismos
por la parte inferior unos 10 mm.
6
10 mm
5 mm
Soporte
Espárrago
Base Minicool
6
6
7
Colocar (1) arandela Ø 7 de goma, (1) arandela
plana Ø 8 ala ancha, (2) tuerca M8 y (1) arandela
plana Ø 8 ala ancha , en cada uno de los espárra-
gos anteriores.
7
7
dirna, s.a.
