7a
7a

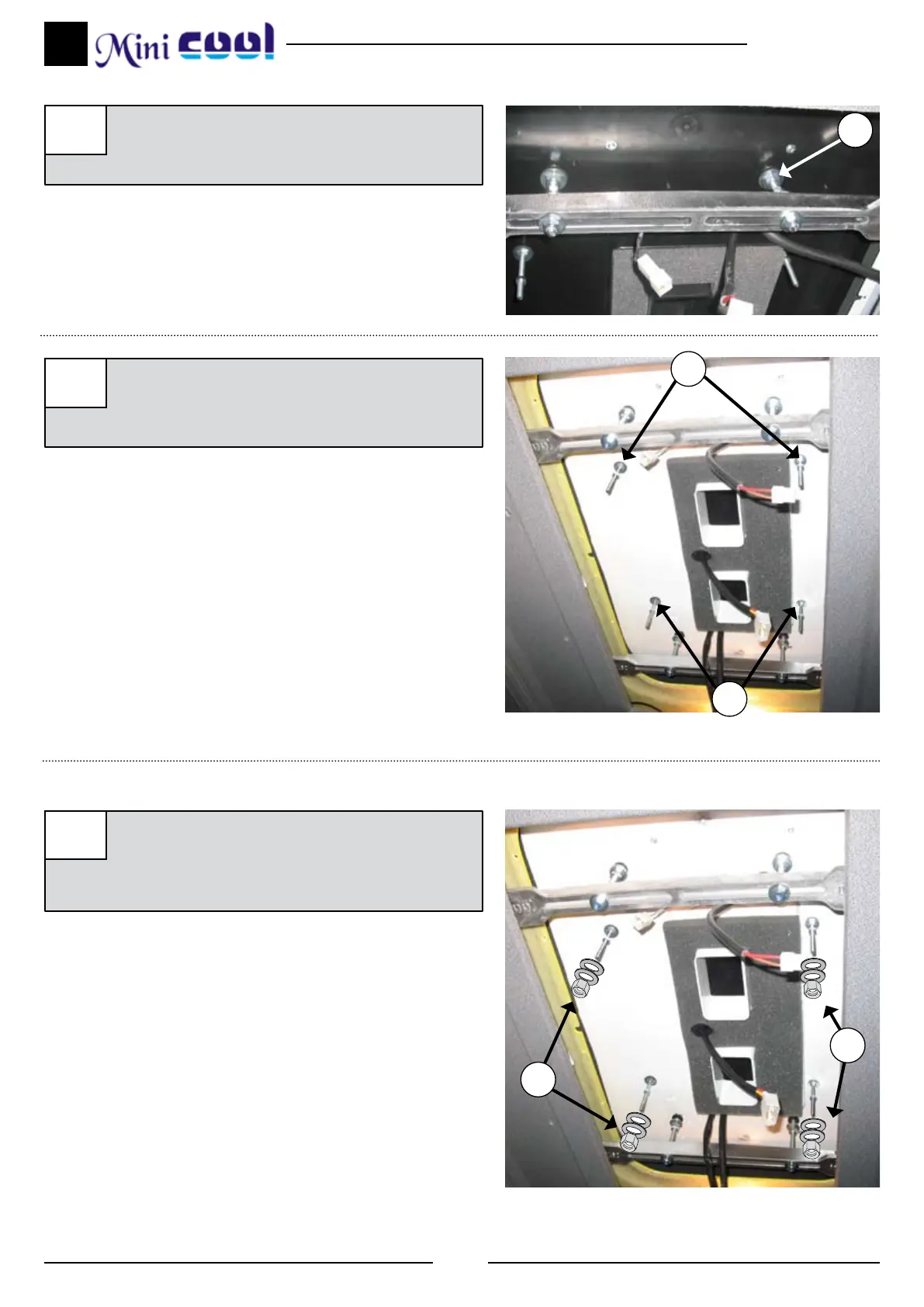

Fissare i supporti di ssaggio (2), con una
rondella (1) e un dado autobloccante (1) M8,
senza stringere.
8
Avvitare di 10 mm i perni (4) M6 x 55 o 80,
dove indicato distanza (A) segun nella a gu-
ra 10.
9
Inserire una rondella di gomma (1) Ø6, una
rondella piana a testa larga (1) Ø6 e un dado
(1) M6 in ogni vite prigioniera M6. Stringere
il dado.
8
8
9
9
