9a

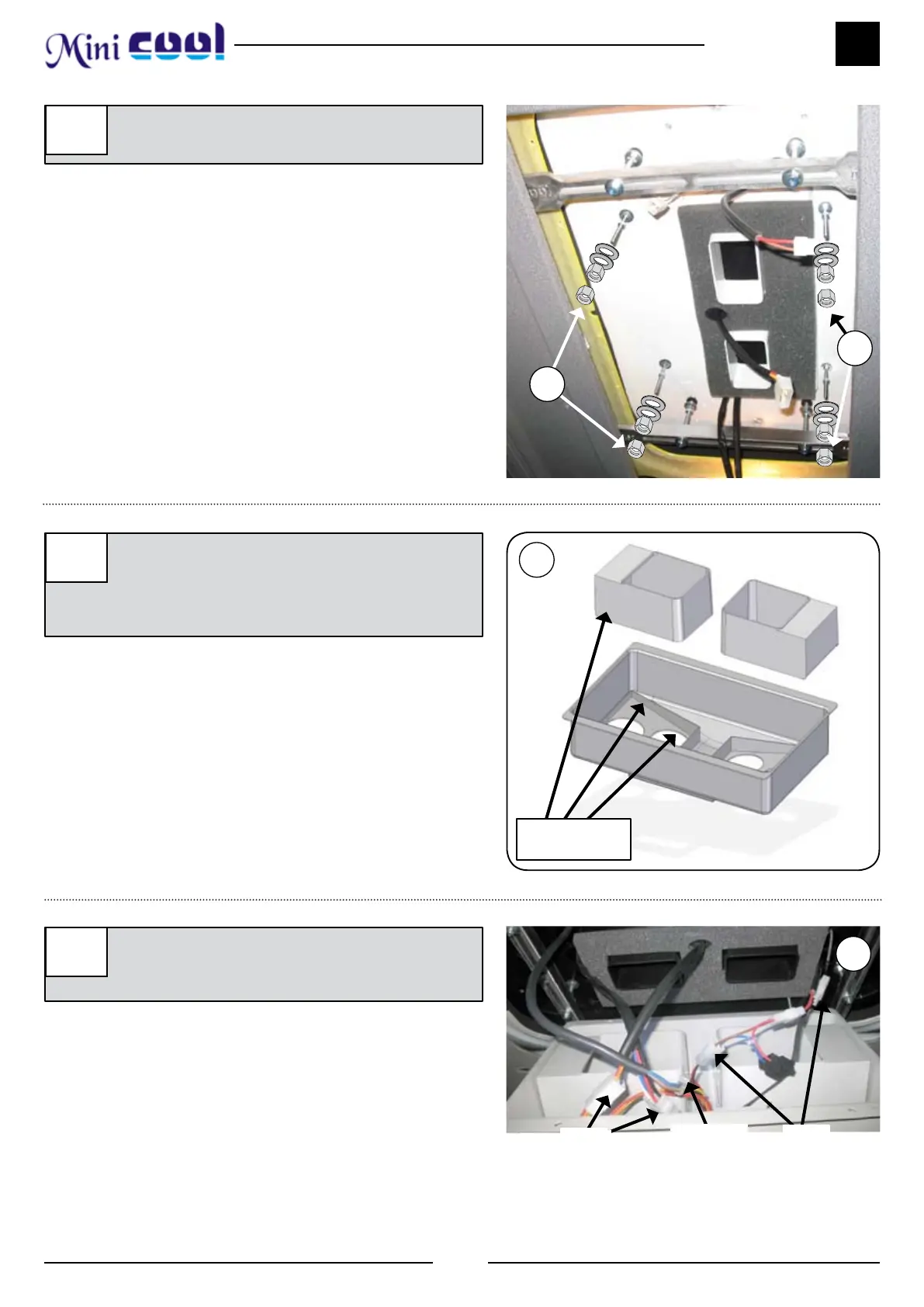

Inserire il dado (1) M6 senza stringere in ogni
vite prigioniera.
9a
9a
9b
Incollare i canalizzatori sulla parte frontale con
LOCTITE superglue 3 o simile, per agevolare
il montaggio dell’insieme ed assicurare il usso
dell’aria fresca attraverso le griglie.
9b
9c
Collegare le scatole (2) a 4 vie e a 2 vie (3)
della parte frontale dell’evaporatore a quelle
dell’Unità.
9c
4 vie
T - 2 vie
2 vie
Zona dove appli-
care adesivo
dirna, s.a.
IT
