5. DATOS GENERALES
El modelo XR06CX está provisto de dos entradas para sonda NTC, una para control de temperatura y la otra, instalada en el evaporador, para controlar la
temperatura del nal del desescarche y para controlar los ventiladores.

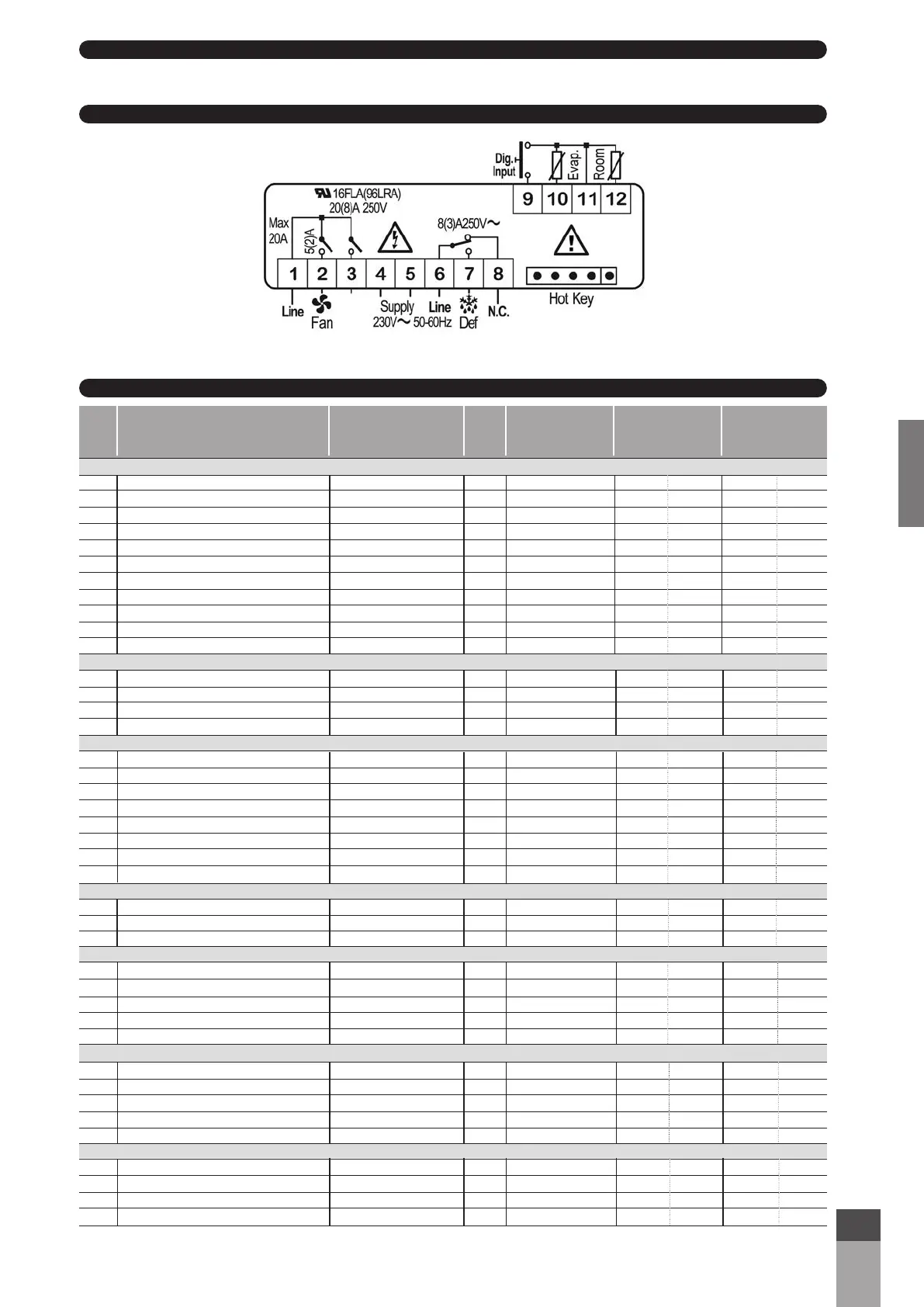

6. CONEXIONES
7. VALORES POR DEFECTO
Desescarche Desescarche Desescarche
POR AIRE
POR GAS CALIENTE
ELÉCTRICO
Label Descripción
Campo de regulación
Nivel
TA TN TB TN TB
REGULACION
SET Set point LS ÷ US L1 10 0 -22 0 -22
Hy Histéresis 0,1 ÷ 25°C/1 ÷ 45 °F L1 2 2 2 2 2
LS Set point mínimo
-55° C ÷ SET/67° F ÷ SET
L2 5 -5 -25 -5 -25
US Set point máximo
SET ÷ 99 °C/SET ÷ 210 °F
L2 15 5 -18 5 -18
ot Calibración sonda termóstato
-10 ÷ +10 °C/-18 ÷ +18°F
L1 0 0 0 0 0
P2 Presencia segunda sonda n ÷ Y L1 n y y y y
oE Calibración sonda evaporador
-10 ÷ +10 °C/-18 ÷ +18°F
L2 0 0 0 0 0
od
Retardo activación salidas al arranque
0 ÷ 99 min L2 0 0 0 0 0
AC
Retardo arranques a intervalos breves
0 ÷ 50 min L1 2 2 2 2 2
Cy
Tiempo comp. ON con sonda dañada
0 ÷ 99 min L2 0 0 0 0 0
Cn
Tiempo comp. OFF con sonda dañada
0 ÷ 99 min L2 0 0 0 0 0
DISPLAY
CF Unidad de medida °C ÷ °F L2 °C °C °C °C °C
rE Resolución (sólo para °C) in ÷ dE L1 in in in in in
Ld Visualisación de default P1 - P2 L2 P1 P1 P1 P1 P1
dy Retardo visualización temperatura 0 ÷ 15 min L2 0 0 0 0 0
DESESCARCHE
td Tipo de desescarche EL - in L1 EL In In EL EL
dE Temperatura de final desescarche
-55 ÷ +50 °C/-58 ÷ +122°F
L1 50 20 20 30 30
id Intervalo entre ciclos de desescarches 0 ÷ 99 hours L1 4 4 4 4 4
Md Duración máxima desescarche 0 ÷ 99 min L1 20 20 20 30 30
dd Retardo inicio desescarche 0 ÷ 99 min L2 0 0 0 0 0
dF
Visualización durante el desescarche
rt - it - SP - dE L2 rt rt rt rt rt
dt Tiempo de goteo 0 ÷ 99 min L2 0 2 2 2 2
dP
Desescarche a la puesta en marcha
n - y L2 n n n n n
VENTILADORES
FC
Modo de funcionamiento de los ventiladores
cn - on - cY -oY L1 oY on on on on
Fd
Retardo ventiladores después el desescarche
0 ÷ 99 min L1 0 3 3 3 3
FS Temperatura parada ventilador
-55 ÷ +50 °C/-58 ÷ +122°F
L2 40 40 40 40 40
ALARMAS
AA
Configuración de alarmas temperatura
rE - Ab L2 rE rE rE rE rE
AU Alarma temperatura máxima
AL ÷ +99 °C/AL ÷ +210°F
L1 5 5 5 5 5
AL Alarma temperatura mínima
-55,0 °C + AU/67 °F ÷ AU
L1 5 5 5 5 5
Ad
Retardo activación alarma temperatura
0 ÷ 99 min L2 0 0 0 0 0
dA
Retardo alarma de temp. al encendido
0 ÷ 99 min L2 90 90 90 90 90
ENTRADA DIGITAL
iP Polaridad entrada digital oP ÷ cL L1 oP oP oP oP oP
iF Configuración entrada digital EA-bA-do-dF-Au-hc L1 bA bA bA bA bA
di Retardo activación entrada digital 0 ÷ 99 min L1 0 0 0 0 0
dC
Control con puerta abierta: compr.-ventiladores
no/Fn/cP/Fc L2 Fc Fc Fc Fc Fc
rd Regulación con puerta abierta n - y L2 y y y y y
OTROS
d1
Visualisación sonda termóstato
sólo lectura L2 - - - - -
d2
Visualisación sonda evaporador
sólo lectura L1 - - - - -
Pt Código tabla parametros sólo lectura L2 - - - - -
rL Release Firmware sólo lectura L2 - - - - -
