XR06CX
F

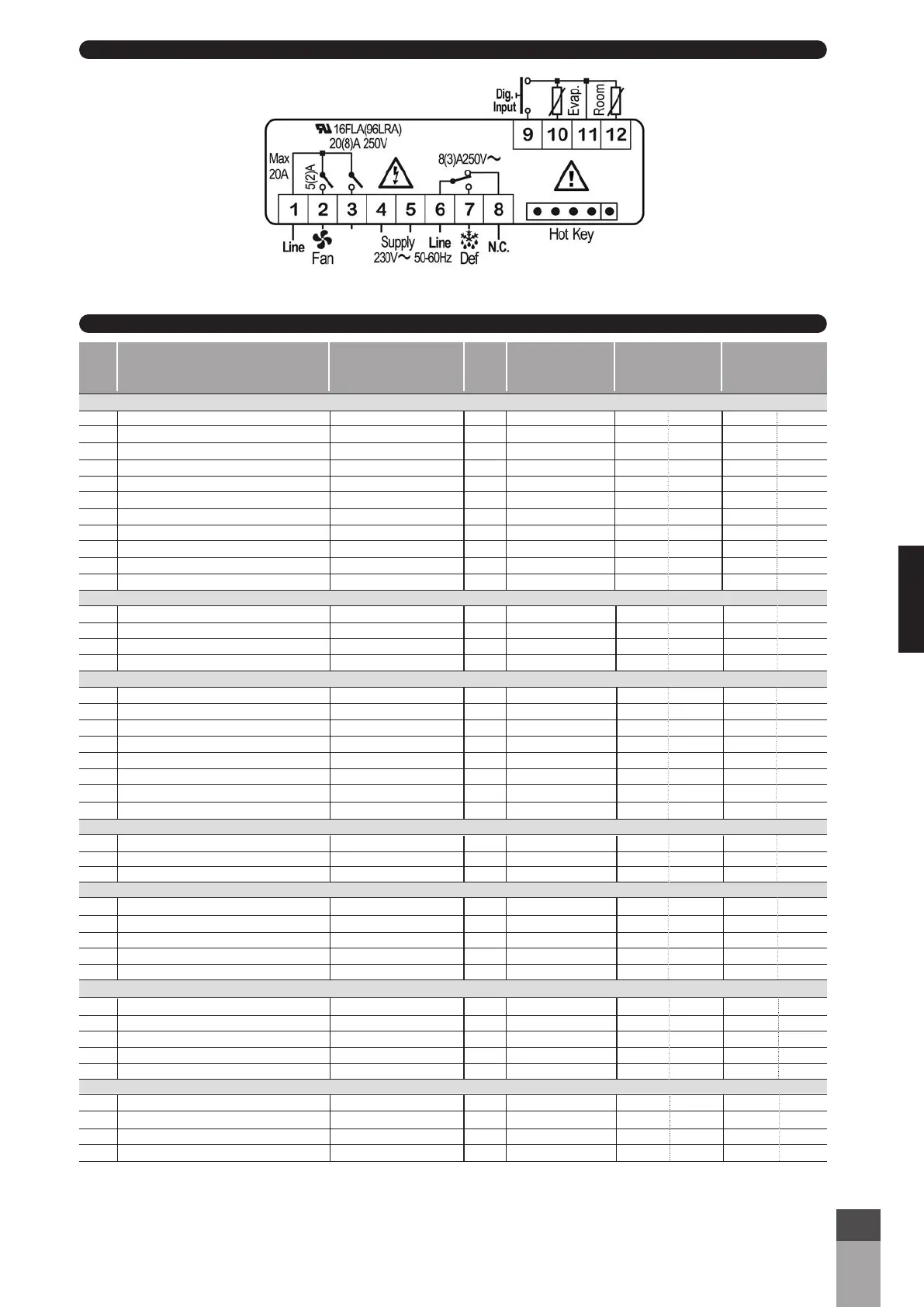

6. SCHEMAS ELECTRIQUES
7. VALEURS PARAMETREES PAR DEFAUT
Dégivrage Dégivrage Dégivrage
AIRE GAZ CHAUD ELECTRIQUE
Label Désignation Gamme Niveau TA TN TB TN TB
REGULATION
SET Point de consigne LS ÷ US L1 10 0 -22 0 -22
Hy Différentiel 0,1 ÷ 25°C/1 ÷ 45 °F L1 2 2 2 2 2
LS Limite basse du point de consigne -55° C ÷ SET/67° F ÷ SET L2 5 -5 -25 -5 -25
US Limite haute du point de consigne SET ÷ 99 °C/SET ÷ 210 °F L2 15 5 -18 5 -18
ot Calibration sonde thermostat -10 ÷ +10 °C/-18 ÷ +18°F L1 0 0 0 0 0
P2 Présence deuxième sonde n ÷ Y L1 n y y y y
oE Calibration sonde évaporateur -10 ÷ +10 °C/-18 ÷ +18°F L2 0 0 0 0 0
od Temporisation activation sorties au démarrage 0 ÷ 99 min L2 0 0 0 0 0
AC Temporisation anti court cycle 0 ÷ 50 min L1 2 2 2 2 2
Cy Comp. ON en cas de défaut de sonde 0 ÷ 99 min L2 0 0 0 0 0
Cn Comp. OFF en cas de défaut de sonde 0 ÷ 99 min L2 0 0 0 0 0
AFFICHAGE
CF Unité de mesure °C ÷ °F L2 °C °C °C °C °C
rE Résolution (seulement pour °C) in ÷ dE L1 in in in in in
Ld Affichage par défaut P1 - P2 L2 P1 P1 P1 P1 P1
dy Temporisation affichage température 0 ÷ 15 min L2 0 0 0 0 0
DEGIVRAGE
td Type de dégivrage EL - in L1 EL In In EL EL
dE Température fin dégivrage -55 ÷ +50 °C/-58 ÷ +122°F L1 50 20 20 30 30
id Intervalle entre les dégivrages 0 ÷ 99 hours L1 4 4 4 4 4
Md Durée maximale dégivrage 0 ÷ 99 min L1 20 20 20 30 30
dd Temporisation activation du dégivrage 0 ÷ 99 min L2 0 0 0 0 0
dF Température affichée durant le dégivrage rt - it - SP - dE L2 rt rt rt rt rt
dt Temps de drainage 0 ÷ 99 min L2 0 2 2 2 2
dP Dégivrage au démarrage n - y L2 n n n n n
VENTILATEURS
FC Mode de fonctionnement des ventilateurs cn - on - cY -oY L1 oY on on on on
Fd Temporisation ventilateurs après dégivrage 0 ÷ 99 min L1 0 3 3 3 3
FS Température d'arrêt des ventilateurs -55 ÷ +50 °C/-58 ÷ +122°F L2 40 40 40 40 40
ALARMES
AA Configuration des alarmes températures rE - Ab L2 rE rE rE rE rE
AU Alarme température maximale AL ÷ +99 °C/AL ÷ +210°F L1 5 5 5 5 5
AL Allarme température minimale -55,0 °C + AU/67 °F ÷ AU L1 5 5 5 5 5
Ad Temporisation alarme température 0 ÷ 99 min L2 0 0 0 0 0
dA Temporisation alarme temp. au démarrage 0 ÷ 99 min L2 90 90 90 90 90
ENTREE DIGITALE
iP Polarité entrée digitale oP ÷ cL L1 oP oP oP oP oP
iF Configuration entrée digitale EA-bA-do-dF-Au-hc L1 bA bA bA bA bA
di Temporisation alarme entrée digitale 0 ÷ 99 min L1 0 0 0 0 0
dC Etat des comp. et ventilat. quand une porte est ouverte no/Fn/cP/Fc L2 Fc Fc Fc Fc Fc
rd Régulation avec porte ouverte n - y L2 y y y y y
AUTRES
d1 Affichage valeur sonde thermostat En lecture uniquement L2 - - - - -
d2 Affichage valeur sonde évaporateur En lecture uniquement L1 - - - - -
Pt Table des paramètres En lecture uniquement L2 - - - - -
rL Version micrologiciel En lecture uniquement L2 - - - - -
