dIXEL
Installations- und Bedienungsanweisungen
1595026020
1595026020 XW60K TD R1.0 22.02.2008 XW60K 54

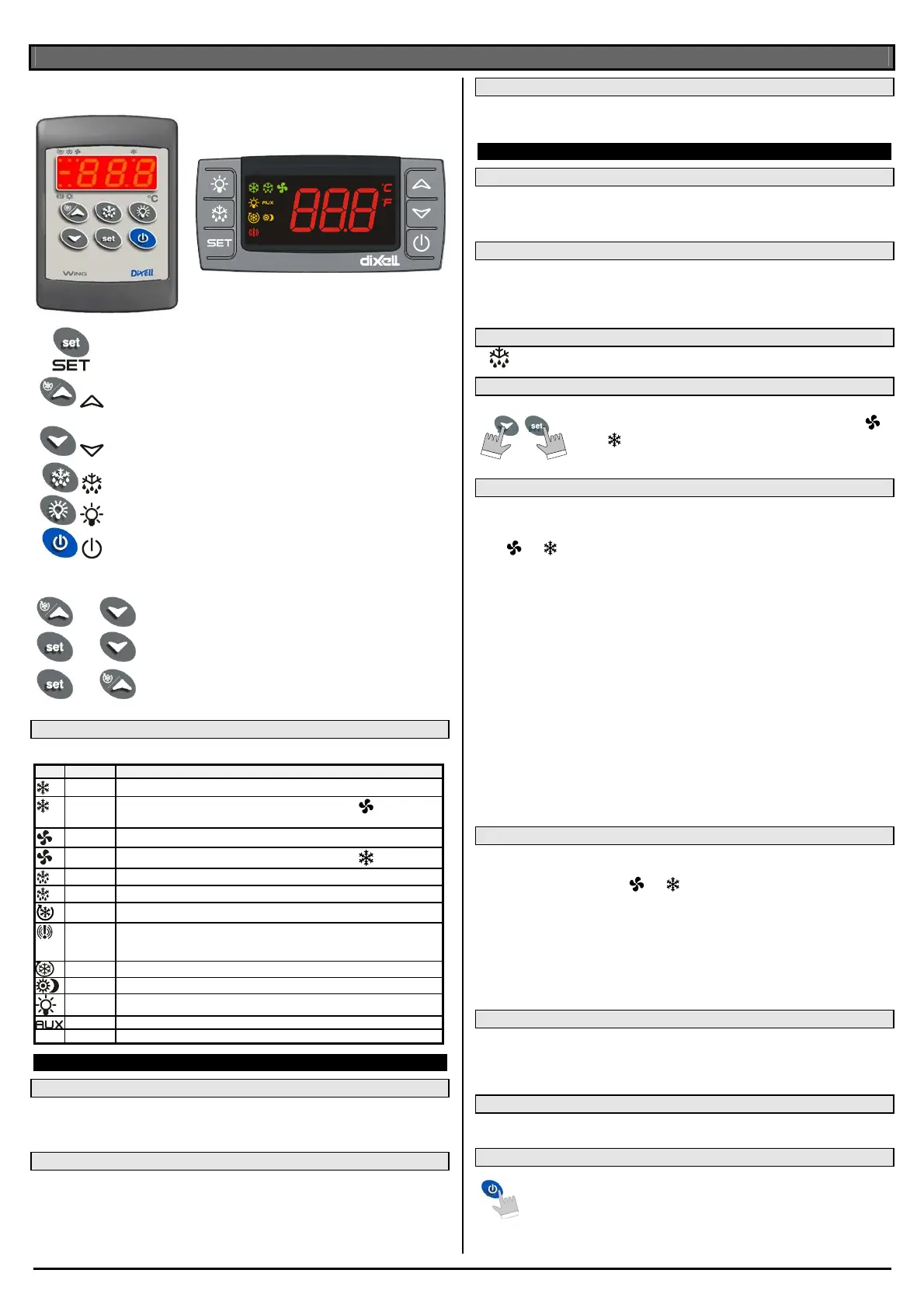

V620
CX620
Zum Anzeigen oder Ändern des Setpoints. Während der
Programmierung zum Wählen eines Parameters oder Bestätigen eines
Werts. Wenn 3 sec lang während der Anzeige der MAX- oder MIN-
Temperatur gedrückt, wird diese zurückgesetzt.
Zum Anzeigen der erreichten Maximaltemperatur. In der Programmierung
zum Durchlaufen der Parametercodes oder zum Erhöhen des Werts. Bei
Betätigung für 3 Sek. wird der Gefrierzyklus gestartet.
Zum Anzeigen der erreichten Minimaltemperatur. In der Programmierung
zum Durchlaufen der Parameterkodes oder zum Vermindern des Werts.
Wird sie für 3 Sek. gedrückt, beginnt der manuelle Abtau-Zyklus.
Zum Ein- und Ausschalten der Zellenbeleuchtung.
Zum Ein- und Ausschalten des Geräts.
TASTENKOMBINATIONEN
+
Zum Sperren bzw. für die Freigabe der Tastatur.
+
Zum Aufrufen der Programmierung.
+
Zum Verlassen der Programmierung.
5.1 BEDEUTUNG DER LED
Auf dem Display befindet sich eine Reihe von Punkten. Deren Bedeutung wird in der
Tabelle beschrieben
LED MODUS BEDEUTUNG
Ein Verdichter aktiviert
Blinklicht
Programmierphase (blinkend zusammen mit der LED )
- Wiedereinschaltverzögerung
Ein Gebläse aktiv
Blinklicht
Programmierphase (blinkend zusammen mit der LED )
Ein Abtauung im Gange
Blinklicht Abtropfung im Gange.
Ein Gefrierprozess aktiviert
Ein Meldung eines ALARMS
- Weist in Programmierung „Pr2“ darauf hin, dass der Parameter auch
in „Pr1“ enthalten ist
Ein Dauerbetrieb im Gange
Ein Energy saving im Gange
Ein Licht Ein
Ein Hilfsgerät aktiviert (nur für CX620)
°C/°F Ein Maßeinheit (nur für CX620)
6. SPEICHERUNG MIN. UND MAX. TEMPERATUR
6.1 ZUM ANZEIGEN DER MINIMALTEMPERATUR
1. Taste n drücken und wieder loslassen.
2. Es erscheint die Meldung „Lo“, gefolgt von der erreichten Minimaltemperatur.
3. Taste n drücken oder 5 Sekunden warten, um wieder die normale Temperatur
anzuzeigen.
6.2 ZUM ANZEIGEN DER MAXIMALTEMPERATUR
1. Taste o drücken und wieder loslassen.
2. Es erscheint die Meldung „Hi“, gefolgt von der erreichten Maximaltemperatur.
3. Taste o drücken oder 5 Sekunden warten, um wieder die normale Temperatur
anzuzeigen.
6.3 ZUM LÖSCHEN DER MIN. ODER MAX.-TEMPERATUR
1. Wenn die gespeicherte Temperatur angezeigt wird, die SET-Taste einige Sekunden
gedrückt halten (es erscheint die Anzeige rSt).
2. Zur Bestätigung des Löschvorgangs beginnt die Anzeige rSt zu blinken.
7. HAUPTFUNKTIONEN
7.1 ZUM ANZEIGEN DES SET-POINTS
1) Taste SET drücken und wieder loslassen: Der Setpoint wird
sofort angezeigt;
2) Für die erneute Anzeige der Temperatur 5 Sek. warten oder die Taste SET noch
einmal drücken.
7.2 ZUR ÄNDERUNG DES SETPOINTS
1) Die Taste SET für mindestens 2 Sekunden drücken;
2) Der Setpoint wird angezeigt und die LED °C
beginnt zu blinken;
3) Der Wert kann mit den Tasten o und n geändert werden.
4) Um den neuen Set-Point anzuzeigen, die Taste SET drücken, oder 15 Sek. warten,
um die Programmierung zu verlassen.
7.3 ZUM STARTEN EINES MANUELLEN ABTAUZYKLUS
Zum Starten eines Abtauzyklus die Taste für mind. 2 Sek. drücken.
7.4 ZUM AUFRUFEN DER PARAMETER IN „PR1“
Zum Aufrufen des Menüs „Pr1“ mit den benutzerdefinierbaren Parametern:
1. Für einige Sekunden die Tasten SET und n drücken. ( und
beginnen zu blinken)
2. Das Gerät zeigt den ersten in „Pr1“ enthaltenen Parameter an.
7.5 DAS VERSTECKTE MENÜ
Das versteckte Menü umfasst alle Parameter des Geräts.
7.5.1 VORGEHENSWEISE ZUM AUFRUFEN DES VERSTECKTEN MENÜS
1) Die Programmierung aufrufen, indem die Tasten Set + n 3 Sek. gedrückt werden
( und beginnen zu blinken).
2) Bei Anzeige eines Parameters die Tasten Set + n für mindestens 7 Sek. gedrückt
halten. Es erscheint die Meldung “Pr2”, direkt gefolgt vom Parameter “Hy”. SIE
BEFINDEN SICH NUN IM VERSTECKTEN MENÜ.
3) Den gewünschten Parameter wählen.
4) Die Taste SET drücken, um seinen Wert anzuzeigen.
5) Mit den Tasten o und n ändern.
6) „SET“ drücken, um den neuen Wert zu speichern und zum Code des nächsten
Parameters zu gehen.
Beenden: SET + o drücken, wenn ein Parameter angezeigt wird, oder 15 s warten, ohne
eine Taste zu drücken.
ANMERKUNG: Der neu eingestellte Wert wird auch beim Verlassen ohne Betätigung der
Taste SET gespeichert.
7.5.2 VORGEHENSWEISE ZUM VERSCHIEBEN EINES PARAMETERS VOM
VERSTECKTEN MENÜ ZUR ERSTEN BEDIENEBENE UND UMGEKEHRT.
Jeder im versteckten Menü enthaltene Parameter kann von der “ERSTEN BEDIENEBENE”
(Benutzerebene) entfernt bzw. in diese verschoben werden, indem die Tasten SET+ n
gedrückt werden.
Sollte man sich im “versteckten Menü” befinden, wenn ein Parameter in der “ERSTEN
BEDIENEBENE” vorliegt, ist die Dezimalzahl eingeschaltet.
7.6 ZUM ÄNDERN DES WERTES EINES PARAMETERS
Zum Ändern des Wertes eines Parameters:
1) Den Programmiermodus aufrufen, indem die Tasten SET+n für einige Sekunden
gedrückt gehalten werden. ( und
beginnen zu blinken)
2) Den gewünschten Parameter wählen.
3) Die Taste SET drücken, um seinen Wert anzuzeigen
4) Mit den Tasten o und n ändern.
5) „SET“ drücken, um den neuen Wert zu speichern und zum nächsten Parameter zu
gehen.
Beenden: SET + o drücken, wenn ein Parameter angezeigt wird, oder 15 s warten, ohne
eine Taste zu drücken.
ANMERKUNG: Der neu eingestellte Wert wird auch beim Verlassen ohne Betätigung der
Taste SET gespeichert.
7.7 ZUM SPERREN DER TASTATUR
1. Die Tasten o und n für einige Sekunden gedrückt halten, bis die Anzeige “POF”
erscheint und blinkt.
2. Nun ist die Tastatur gesperrt: es sind ausschließlich die Anzeige des Setpoints und
der max. und min. Temperatur möglich,
3. Sollte eine Taste länger als 3 Sek. gedrückt werden, erscheint die Anzeige “POF”.
7.8 ZUR FREIGABE DER TASTATUR
Die Tasten o und n für einige Sekunden gedrückt halten, bis die Anzeige “POn”
erscheint und blinkt.
7.9 DIE FUNKTION ON/OFF
Bei “onF = oFF” gelangt das Gerät durch Drücken der Taste ON/OFF in den
Standby-Modus und zeigt “OFF” an.
In dieser Konfiguration sind die Lasten und alle Einstellungen deaktiviert.
Zum erneuten Einschalten des Geräts auf ON die Taste erneut drücken.
ACHTUNG Die an den Öffnern des Relais angeschlossenen Lasten
setzen ihren Betrieb auch fort, wenn sich das Gerät im Standby
befindet.
