3. Das Gerät einschalten: Das automatische Herunterladen (DOWNLOAD) der Daten
vom Hot Key zum Gerät beginnt. Das Display zeigt die blinkende Meldung “doL”
4. Abschließend zeigt das Gerät für 10 Sek.:
“End", wenn die Programmierung erfolgreich abgeschlossen wurde. Die Regelung
startet neu.
“Err“, wenn die Programmierung nicht erfolgreich abgeschlossen wurde. Nun den
Arbeitsschritt wiederholen oder den Hot Key abziehen, um die normale Regelung zu
beginnen.
14. MELDUNG DER ALARME - ANZEIGEN
Meld. Ursache Ausgänge
“P1” Thermostat-Fühler defekt Ausgang Verd. gemäß „COn“ und „COF“
“P2” Fühler 2 defekt Unverändert
“P3” Fühler 3 defekt Unverändert
"P4" Fühler 4 defekt Unverändert
“HA” Alarm bei zu hoher Temp. Unverändert
“LA” Alarm bei zu niedriger Temp. Unverändert
"HA2" Alarm bei zu hoher Temp. des
Verflüssigers
Abhängig von Parameter “Ac2”
"LA2" Alarm bei zu niedriger Temp.
Verflüssiger
Abhängig von Parameter “bLL”
“EA” Externer Alarm Unverändert
“CA” Externer Alarm (i1F=bAL) Ausgeschaltete Lasten
“dA” Tür geöffnet Lasten gemäß “odC”
“CA” Pressostat-Alarm (i1F=PAL) Ausgeschaltete Lasten
“EE” Störung im Speicher
Die Anzeige bleibt solange auf dem Display wie die Alarmursache besteht. Alle
Alarmmeldungen blinken im Wechsel mit der Fühlertemperatur, außer „P1“, die immer
blinkt.
Der Alarm „EE“ kann während der Alarmmeldung durch das Drücken einer beliebigen
Taste gelöscht werden. Danach wird etwa 3 sec lang die Meldung „rSt“ angezeigt, bevor
der Normalbetrieb wieder aufgenommen wird.
14.1 QUITTIERUNG DES BUZZERS
Nachdem die Alarmmeldung erfasst wurde, kann der Buzzer durch Drücken einer
beliebigen Taste deaktiviert werden. Die Anzeige bleibt jedoch solange auf dem Display,
wie die Alarmursache besteht.
Der Buzzer befindet sich in der Tastatur und ist optional
14.2 DER ALARM “EE”.
Die Geräte von Dixell verfügen über eine interne Kontrolleinrichtung zur Prüfung der
Datenintegrität. Wenn der Alarm “EE” im Wechsel mit der Temperaturanzeige blinkt, liegt
ein Datenfehler vor.
14.3 RÜCKSTELLUNG DER ALARME
Die Fühler-Alarme "P1", "P2" und “P3" werden etwa 10 Sekunden nach Defekt des
Fühlers ausgelöst; sie enden automatisch 10 Sekunden nachdem der Fühler wieder
normal arbeitet. Bevor ein Fühler ausgetauscht wird, sollten seine Anschlussverbindungen
geprüft werden.
Die Temperaturalarme "HA" und "LA" “HA2” e “LA2” enden automatisch, sobald die
Temperatur des Thermostats wieder normal ist, beim Start eine Abtauvorgangs oder beim
Öffnen der Tür.
Der Digitaleingangsalarm ”EA" und “CA” (bei i1F=bAL) enden automatisch bei
Deaktivierung des Eingangs.
Der Alarm “CA” (bei i1F=PAL) endet durch Aus- und Wiedereinschalten des Geräts.
15. TECHNISCHE DATEN
Tastaturen
Gehäuse: Selbstlöschendes ABS.
Format: T620: Frontale Bedienblende 38x185 mm; Tiefe 23mm;
V620: Frontale Bedienblende 72x56 mm; Tiefe 23mm;
CX620: Frontale Bedienblende 38x185 mm; Tiefe 23mm.
Montage: T620: an Platte in Öffnung von 150x31 mm Größe mit Schrauben  3 x 2 mm,
Lochabstand 165mm;
V620:an Platte in Öffnung von 56x72 mm mm Größe mit Schrauben  3 x 2 mm,
Lochabstand 40mm;
CX620: an Platte in Öffnung mit 71x29 mm Größe.
Schutzgrad: IP20.
Schutzart Frontale Bedienblende: IP65 mit Frontplattendichtung.
Anschlüsse: Schraubenklemmleiste für Leiter 2,5 mm
2
.
Stromversorgung: durch XW60K.
Display 3 Tasten, rote LEDs, Höhe 14,2mm.
Optionaler Ausgang: Buzzer.
Leistungsmodul XW60K
Gehäuse: 8 DIN 140X176X148.
Anschlüsse: Schraubenklemmleiste für Leiter 2,5 mm
2
oder hitzebeständige 6,3mm
Faston-Stecker.
Stromversorgung: 230V~ oder 110V~  10% oder 24V~ .
Leistungsaufnahme: 10VA max.
Eingänge: 4 NTC-Fühler.
Konfigurierbare digitale Eingänge: spannungsfreie Kontakte
Ausgänge am Relais : Gesamtstrom aller Lasten MAX 20A
Verdichter: Relais SPST 20(8) A, 250V~
Licht (oA3): Relais SPST 16(5) A, 250V~
Gebläse:Relais SPST 8(3) A, 250V~
Abtauung:Relais SPST 16(5) A, 250V~
Serieller Ausgang: TTL Standard.
Kommunikationsprotokoll: Modbus – RTU.
Datenspeicherung: auf nicht-flüchtigem Speicher (EEPROM).
Art des Betriebs: 1B; Verschmutzungsgrad: normal.
Softwareklasse: A; Einsatztemperatur: 0÷60 °C;
Lagertemperatur: -25÷60 °C.
Relative Luftfeuchtigkeit: 2085% (ohne Kondenswasser).
Mess- und Steuerbereich: NTC-Fühler: -40÷110°C (-58÷230°F)
Auflösung: 0,1 °C oder 1 °C oder 1°F (wählbar).
Präzision bei 25°C:: ± 0,5 °C ± 1 Ziffer

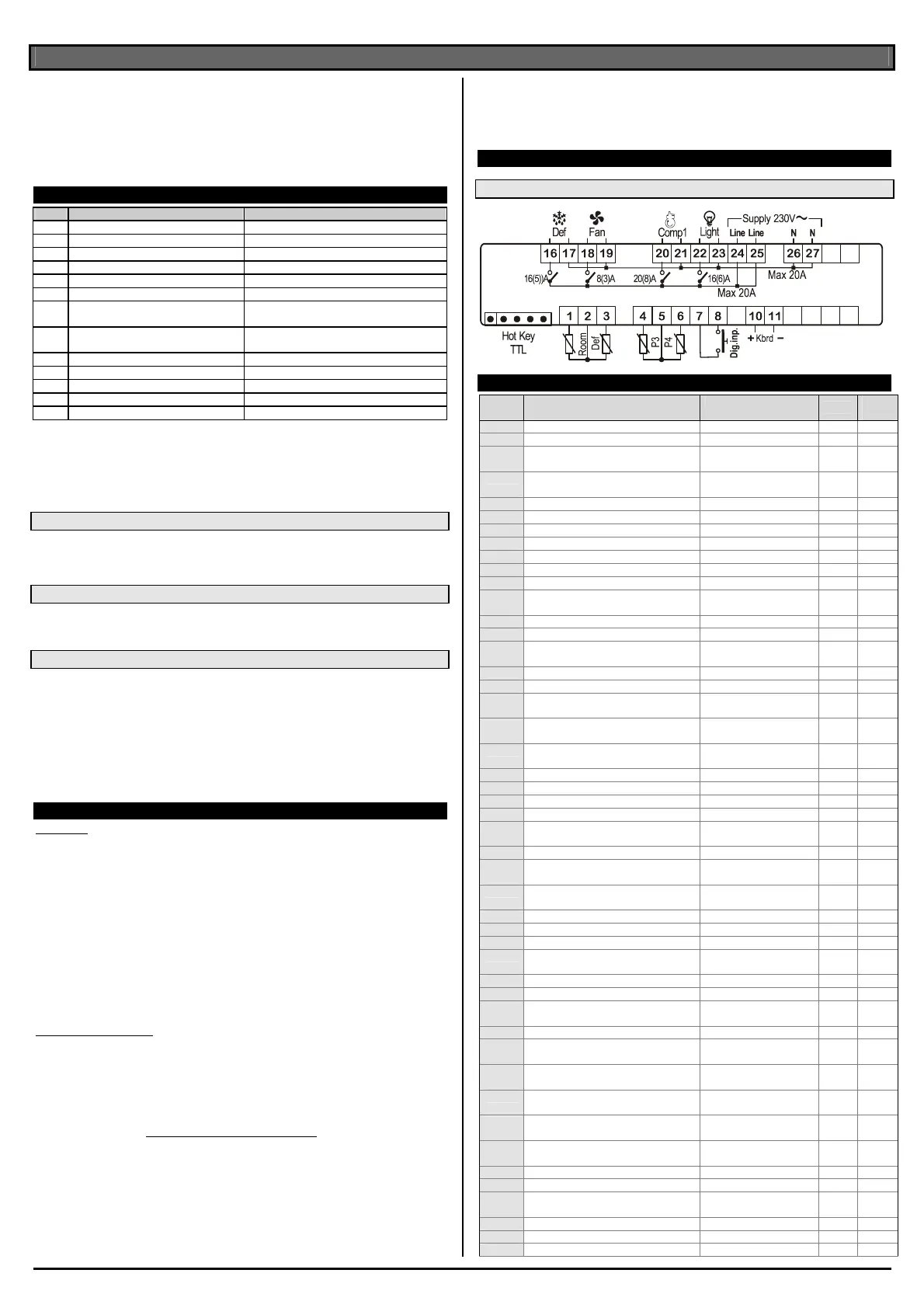

16. ANSCHLUSSPLÄNE
XW60K
17. STANDARDWERTE
Label Beschreibung Bereich
Wert
Eben
e
SEt
Set-Point LS÷US -5.0 - - -
Hy
Hysterese Verdichterregelung 0,1÷25,5 °C / 1÷45°F 2.0 Pr1
LS
Minimaler Setpoint
-50,0°C÷SET /
-58°F÷SET
-50.0 Pr2
US
Maximaler Setpoint
SET ÷ 110°C /
SET ÷ 230°F
110 Pr2
ot
Kalibrierung Fühler P1
-1212°C /-120120°F 0.0 Pr1
P2P
Präsenz Fühler P2 n; Y Y Pr1
oE
Kalibrierung Fühler P2
-1212°C /-120120°F 0.0 Pr2
P3P
Präsenz Fühler P3 n; Y n Pr2
o3
Kalibrierung Fühler P3
-1212°C /-120120°F 0 Pr2
P4P
Präsenz Fühler P4 n; Y n Pr2
o4
Kalibrierung Fühler P4
-1212°C /-120120°F 0 Pr2
odS
Aktivierungsverzögerung der
Ausgänge beim Einschalten
0÷255 min.
0 Pr2
AC
Wiedereinschaltverzögerung 0÷30 min. 1 Pr1
AC1
Startverzögerung 2. Verdichter 0÷255s 5 Pr2
rtr
Prozentsatz Regelung Fühler P1-P2
0 ÷ 100 (100=P1 ,
0=P2)
100 Pr2
CCt
Dauer des Dauerbetriebs 0 ÷ 23h 50 min. 0.0 Pr2
CCS
Set-Point Dauerbetrieb (-55.0÷150,0°C) -5 Pr2
Con
ON-Zeit Verdichter bei defektem
Fühler
0÷255 min.
15 Pr2
CoF
OFF-Zeit Verdichter bei defektem
Fühler
0÷255 min.
30 Pr2
CF
Temperaturmaßeinheit: Celsius ,
Fahrenheit
°C ÷ °F
°C Pr2
rES
Auflösung (für °C) : Dezimal, Integer in ÷ de dE Pr1
rEd
Local display: Default-Anzeige P1 ÷ 1r2 P1 Pr2
dLy
Verzögerung Temperatur-Anzeige 0 ÷ 20.0 min (10 Sek.) 0 Pr2
dtr
Prozentsatz Anzeige Fühler P1-P2 1 ÷ 99 50 Pr2
tdF
Abtauart: Heizwiderstände,
Umschaltung
EL, in
EL Pr1
dFP
Wahl Fühler 1. Abtauung nP; P1; P2; P3; P4 P2 Pr2
dtE
Temperatur Abtau-Ende
-50,0÷110°C /
-58÷230°F
8.0 Pr1
idF
Intervall zwischen den
Abtauvorgängen
1÷120h
6 Pr1
MdF
Maximale Abtaudauer 0÷255 min. 30 Pr1
dSd
Verzögerung Abtauung nach Aufruf 0÷99min 0 Pr2
dFd
Anzeige während des Abtauens rt, it, SEt, dEF, dEG it Pr2
dAd
Verzögerung Temperatur-Anzeige
nach Abtauvorgang:
0÷255 min.
30 Pr2
Fdt
Abtropfzeit 0÷60 min. 0 Pr2
dPo
Abtauung bei Power On n ÷ y n Pr2
dAF
Verzögerung des Abtauprozesses
nach dem Gefrierprozess
0 ÷ 23h 50 min.
0.0 Pr2
FnC
Betriebsweise der Gebläse. C-n, C-y, O-n, O-y o-n Pr1
Fnd
Verzögerung Gebläse nach
Abtauvorgang
0÷255 min.
10 Pr1
FCt
Temperaturspreizung zur Kontrolle
Intervallbetrieb Gebläse (0=off)
0÷50°C
10 Pr2
FSt
Temperatur Gebläsesperre
-50,0÷110°C /
-58÷230°F
2 Pr1
Fon
ON-Zeit bei abgeschaltetem
Verdichter 0÷15 (min.)
0 Pr2
FoF
OFF-Zeit bei abgeschaltetem
Verdichter 0÷15 (min.)
0 Pr2
FAP
Wahl des Gebläsefühlers: nP; P1; P2; P3; P4 P2 Pr2
ACH
Art des Hilfsregler-Betriebs CL; Ht cL Pr2
SAA
Setpoint Hilfsregler
-50,0÷110°C /
-58÷230°F
0,0 Pr2
SHy
Differenzial für Hilfsregler 0,1÷25,5 °C / 1÷45°F 2,0 Pr2
ArP
Wahl Fühler für Hilfsregler nP / P1 / P2 / P3 nP Pr2
Sdd
Sperre AUX-Regler bei Defrost n, y n Pr2
