dji LIGHTBRIDGE Quick Start Guide

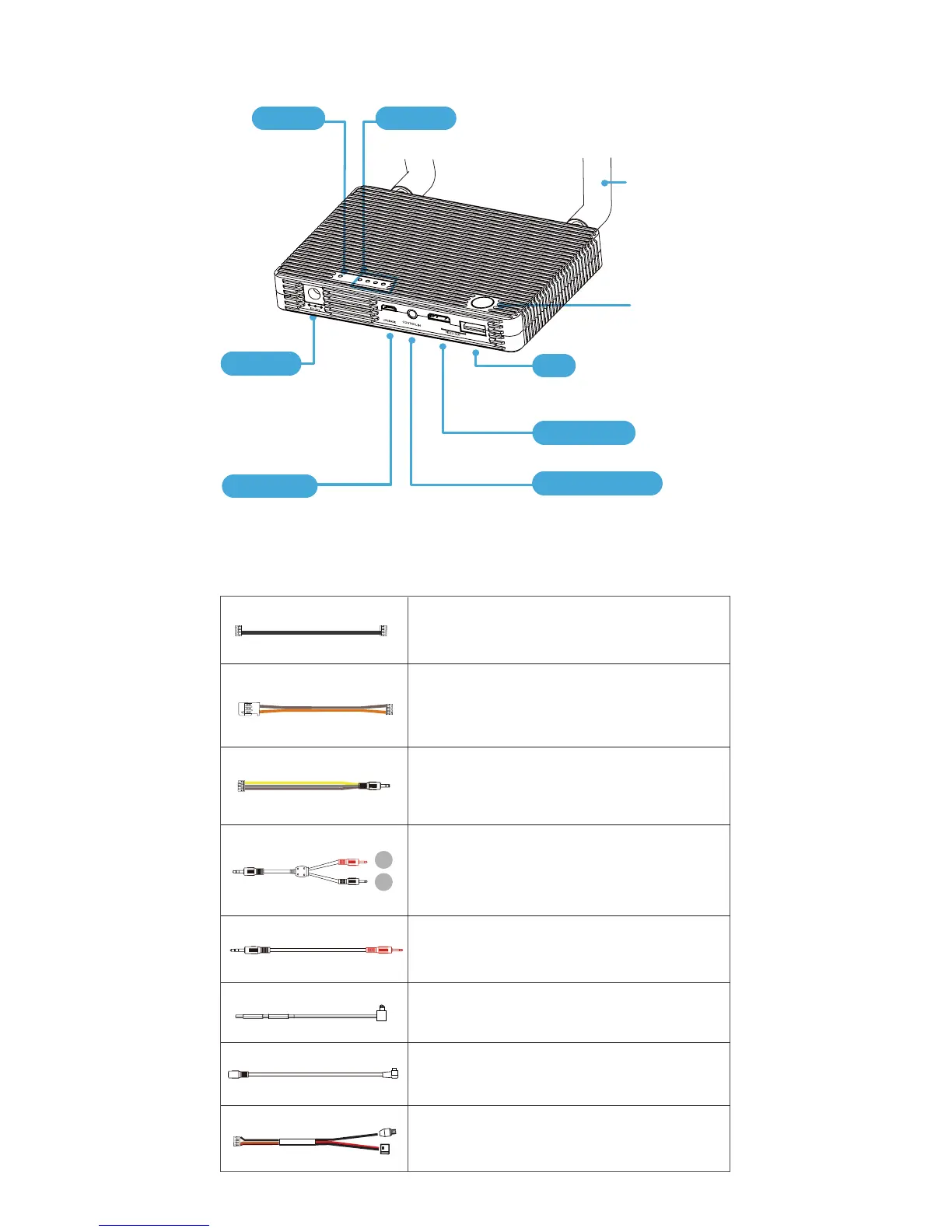

地面端模块
连接线使用说明
图传链路
指示灯
内置电池充电口
电源指示灯
地面端天线
高清视频输出口 ( 智能手
机/平板)
电源开关
按键
GIMBAL 连接线：7PIN → 6PIN（A）
PHANTOM 2 使用，连接中心板预留 6PIN 接
口，用于机载端供电及 OSD 数据输入。
飞控控制连接线：
机载端内置遥控接收机 DBUS 输出，用于连接
主控 DBUS 输入。
AV 连接线：
模拟视频输入，用于连接到摄像设备模拟视频
信号输入。
教练口输出转接线：
用于连接 [ 遥控器教练口输出 ] 与 [ 遥控器连
接线 ]。
固件升级接口
高清视频信号输出
遥控器教练线接入口
VIDEO
POWER
11V~26V
USB
HDMI OUT
CONTROL IN
UPGRADE
1
2
遥控器连接线：
用于连接遥控器的教练口输出，红色端口 1 连
接飞行器控制遥控器；黑色端口 2 连接云台控
制遥控器。
遥控器连接线：
用于连接遥控器的教练口输出，红色端口连接
飞行器控制遥控器。
机载端天线：
用于连接机载端。
DIY 电源 CAN 口线：
一头接电源一头接主控的 CAN 口，连接到机载
端的 GIMBAL PORT。
