dji LIGHTBRIDGE Quick Start Guide

PHANTOM 2 内部预留
6PIN 连接座
X2

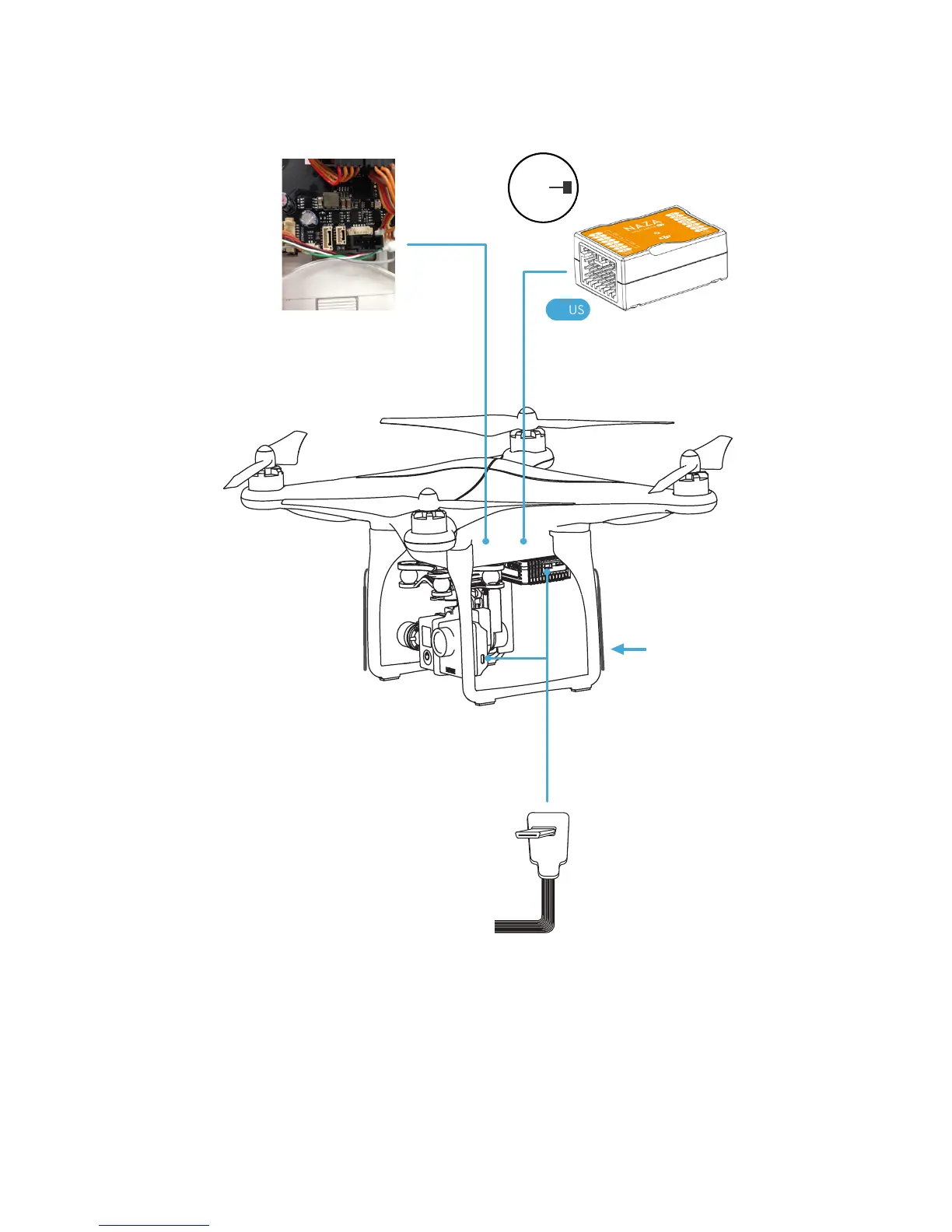

PHANTOM 2 搭配 GOPRO 云台安装说明
安装
HDMI 软线
天线固定
示意图
1、用魔术贴将天空端粘贴到 PHANTOM 2 底部，如图所示。
2、将天线固定到两个脚架的对角线位置上，保持天线竖直向下。
3、HDMI 软线连接 GOPRO 的 HDMI 输出口与 LIGHTBRIEGE 天空端的
HDMI（IN）接口。
4、打开 PHANTOM 2 的盖子，利用飞控控制连接线连接 LITGHTBRIDGE
的 DBUS 口与主控的 X2 接口。
5、GIMBAL 连接线（A）连接 LIGHTBRIDGE 的 GIMBAL 口与 PHANTOM 2
内部的 6PIN 预留口（供电和 osd 信息）。
DBUS
