dji LIGHTBRIDGE Quick Start Guide

X2

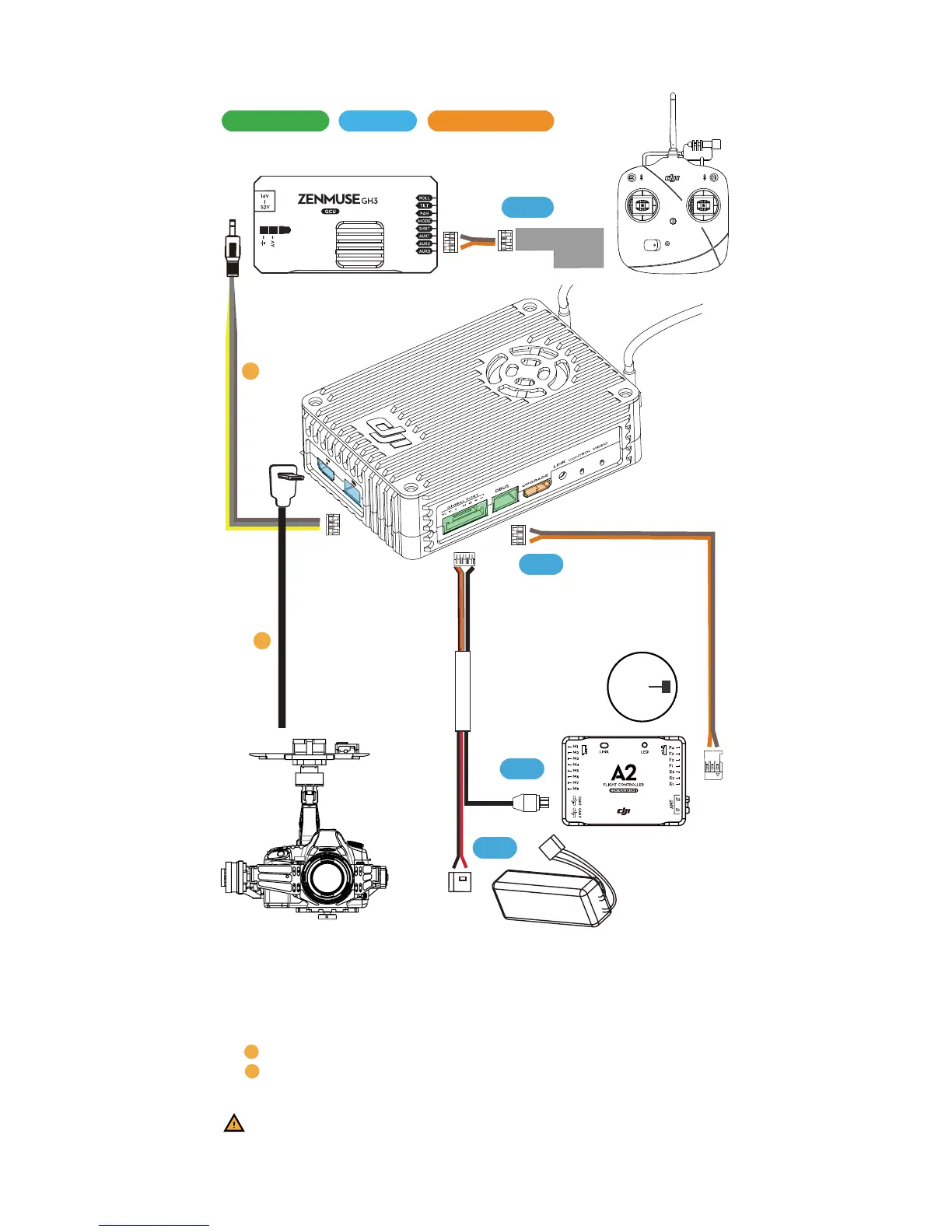

搭配 DJI 非高清云台安装说明（以 GH3 为例）
1、利用机载端天线延长线将机载端延长到飞行器无遮挡的位置固定。
2、利用飞控控制连接线连接 LIGHTBRIDGE 的 DBUS 口和主控的 X2 接口。
3、利用 GIMBAL 口的 DIY 线给机载端供电，CAN 接头连接主控的 CAN 口
（A2 主控请连接 CAN1 口）。
4、利用 5.8G 接收机连接 GCU AUX2 端口，与 5.8G 遥控器对频使用。
5、 AV 线连接 LIGHTBRIDGE 的 AV 输入口与 GCU 视频信号端口。
或使用 HDMI 线连接 LIGHTBRIDGE 的 HDMI 输入口与相机的
HDMI 输出口。
请在每次云台上电自检前，先移除 HDMI 线，在自检通过后再连接 HDMI
线，否则将损坏 HDMI 线。
DBUS
CAN
电源
5.8G
必连
可选
需要时连接
A
A
B
B

dji LIGHTBRIDGE Specifications

General

Maximum data transfer rate	- Mbit/s
Frequency band	2.4 GHz
Interface	HDMI, AV, USB 2.0
DC-in jack	Yes
Connectivity technology	Wired
Compatible operating systems	Android 4.1.2+
