Page #21 background image
X2
X2

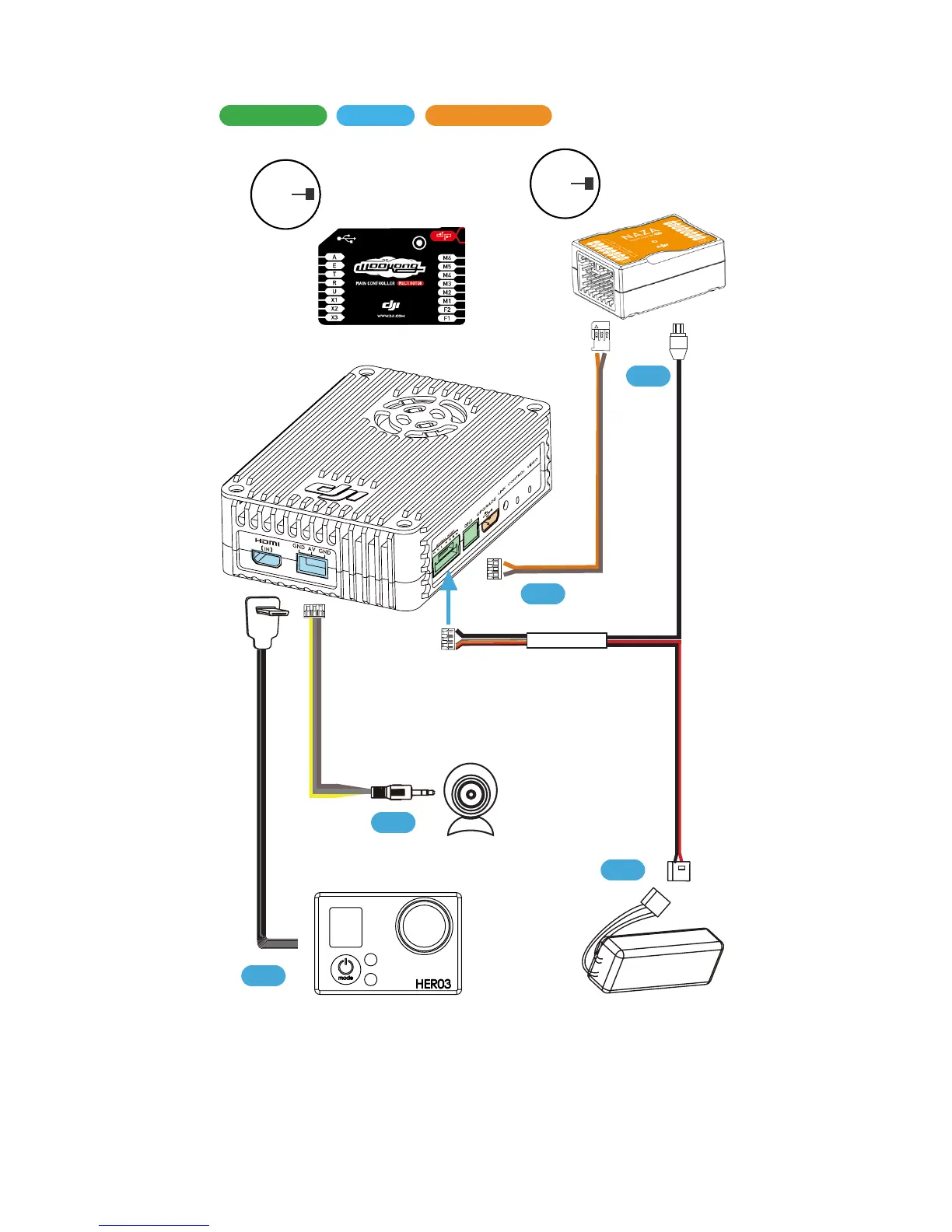

DIY 使用安装说明
1、可选择 AV HDMI 两路的其中一路作为输入源,两路不能同时输入。
2、利用飞控控制连接线连接 LITGHTBRIDGE DBUS 口与 WK-M
NAZA-M 主控的 X2 接口。
3、利用 GIMBAL 口的 DIY 线,給天空端供电。
4、GIMBAL DIY 线的 CAN 接头接入 NAZA-M WK-M CAN 链路。
HDMI
AV
DBUS
CAN
电源
必连
可选
需要时连接
