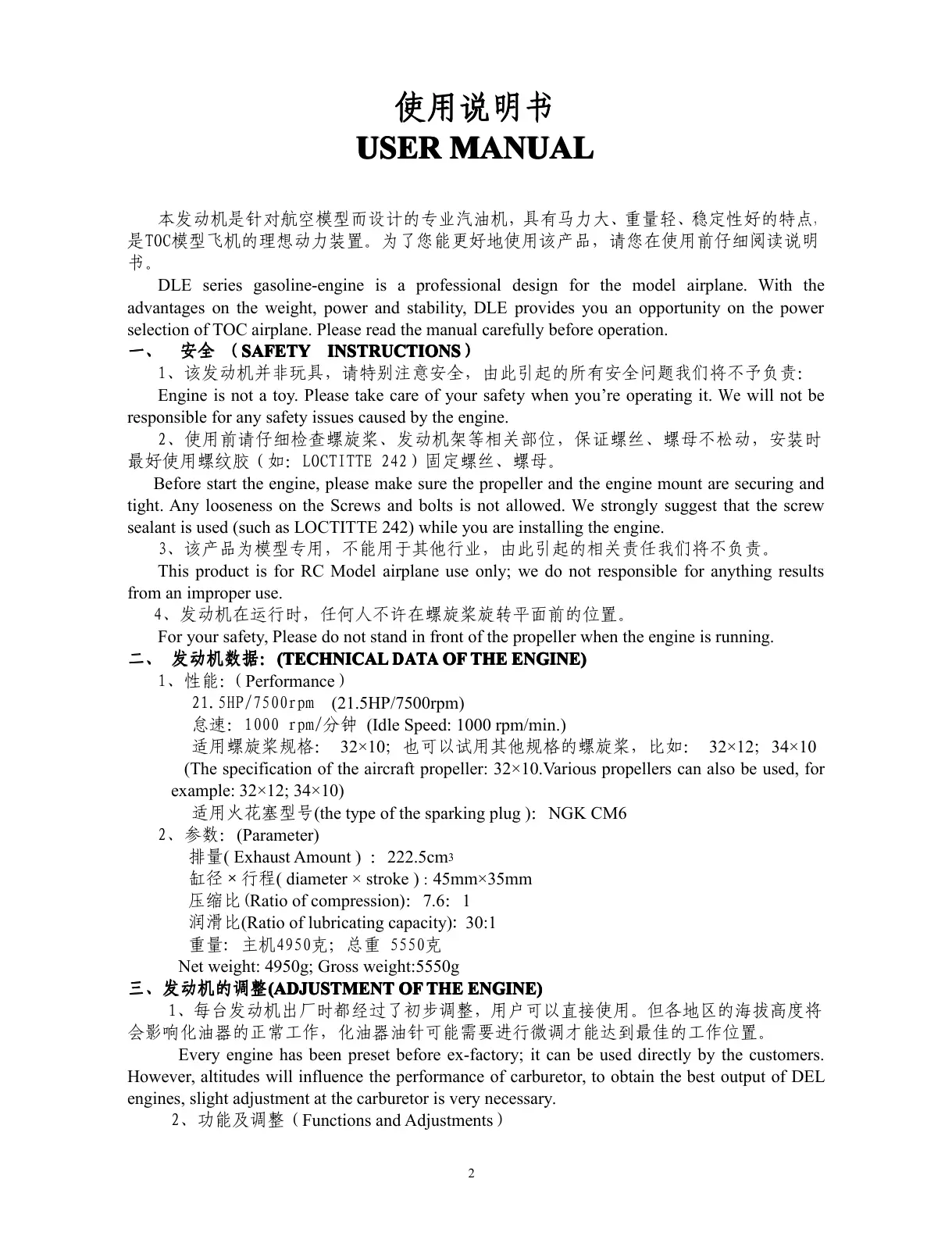

使用说明书
使用说明书
使用说明书
使用说明书
USER
USER
USER
USER MANUAL
MANUAL
MANUAL
MANUAL
本发动机是针对航空模型而设计的专业汽油机 ， 具有马力大 、 重量轻 、 稳定性好的特点
，
是 TOC 模型飞机的理想动力装置。为了您能更好地使用该产品，请您在使用前仔细阅读说明
书。
DLE series gasoline-engine is a professional design for the model airplane. With the
advantages on the weight, power and stability, DLE provides you a n opportunity on the power
selection of TOC airplane . Please read the manual carefully before operation .
一、
一、
一、
一、 安全
安全
安全
安全 （
（
（
（ SAFETY
SAFETY
SAFETY
SAFETY INSTRUCTIONS
INSTRUCTIONS
INSTRUCTIONS
INSTRUCTIONS ）
）
）
）
1 、 该发动机并非玩具，请特别注意安全，由此引起的所有安全问题我们将不予负责：
E ngine is not a toy. Please take care of your safe ty when you ’ re operating it.
We
will not be
responsible for any safety issu es caus ed by the engine.
2 、 使用前请仔细检查螺旋桨、发动机架等相关部位 ， 保证螺丝、螺母不松动，安装时
最好使用螺纹胶（如： LOCTITTE 242 ）固定螺丝、螺母。
Before start the engine, please make sure the propeller and the engin e mount are securing and
tight . Any looseness on the Screws and bolt s is not allowed.
We
strongly suggest that the screw
sealant is used (such as LOCTITTE 242) while you are installing the engine.
3 、该产品为模型专用，不能用于其他行业，由此引起的相关责任我们将不负责。
This product is for RC Model airplane use only; we do not responsible for anything results
from an improper use.
4 、 发动机在运行时，任何人不许在螺旋桨旋转平面前的位置。
For your safety, Please do not stand in front of the propeller when the engine is running.
二、
二、
二、
二、 发动机
发动机
发动机
发动机 数据
数据
数据
数据 ：
：
：
： (TECHNICAL
(TECHNICAL
(TECHNICAL
(TECHNICAL
DATA
DATA
DATA
DATA
OF
OF
OF
OF THE
THE
THE
THE ENGINE)
ENGINE)
ENGINE)
ENGINE)
1 、性能 ： （ Performance ）
21 . 5 HP/7500rpm ( 21.5 HP/7500rpm)
怠速 ： 1 00 0 rpm/ 分钟
(Idle Speed: 1 00 0 rpm/min.)
适用螺旋桨规格 ：
32 × 1 0
；也可以试用其他规格的螺旋桨，比如：
32 × 1 2
；
34 × 10
(The specification of the aircraft propeller: 32 × 1 0.Various propellers can also be used, for
example: 32 × 12; 34 × 10)
适用火花塞型号
(the type of the sparking plug )
：
NGK CM6
2 、参数 ：
(Parameter)
排量
( Exhaust Amount )
：
222 . 5 cm
3
缸径 × 行程
( diameter × stroke ) : 45mm × 35mm
压缩比 (
Ratio of compression)
：
7.6
：
1
润滑比
(Ratio of lubricating capacity)
:
30:1
重量 : 主机 4950 克 ； 总重 5550 克
N et weight : 4950 g; Gross weight : 5550 g
三、发动机的调整
三、发动机的调整
三、发动机的调整
三、发动机的调整
(ADJUSTMENT
(ADJUSTMENT
(ADJUSTMENT
(ADJUSTMENT OF
OF
OF
OF THE
THE
THE
THE ENGINE)
ENGINE)
ENGINE)
ENGINE)
1 、 每台发动机出厂时都经过了初步调整 ， 用户可以直接使用 。 但各地区的海拔高度将
会影响化油器的正常工作，化油器油针可能需要进行微调才能达到最佳的工作位置。
Every engine has been preset before ex-factory; it can be use d directly by the customers.
However, altitudes will influence the performance of carburet or, to obtain the best output of DEL
engines , slight adjustment at the carburet or is very necessary.
2 、功能及调整（ Functions and Adjustments ）
