23

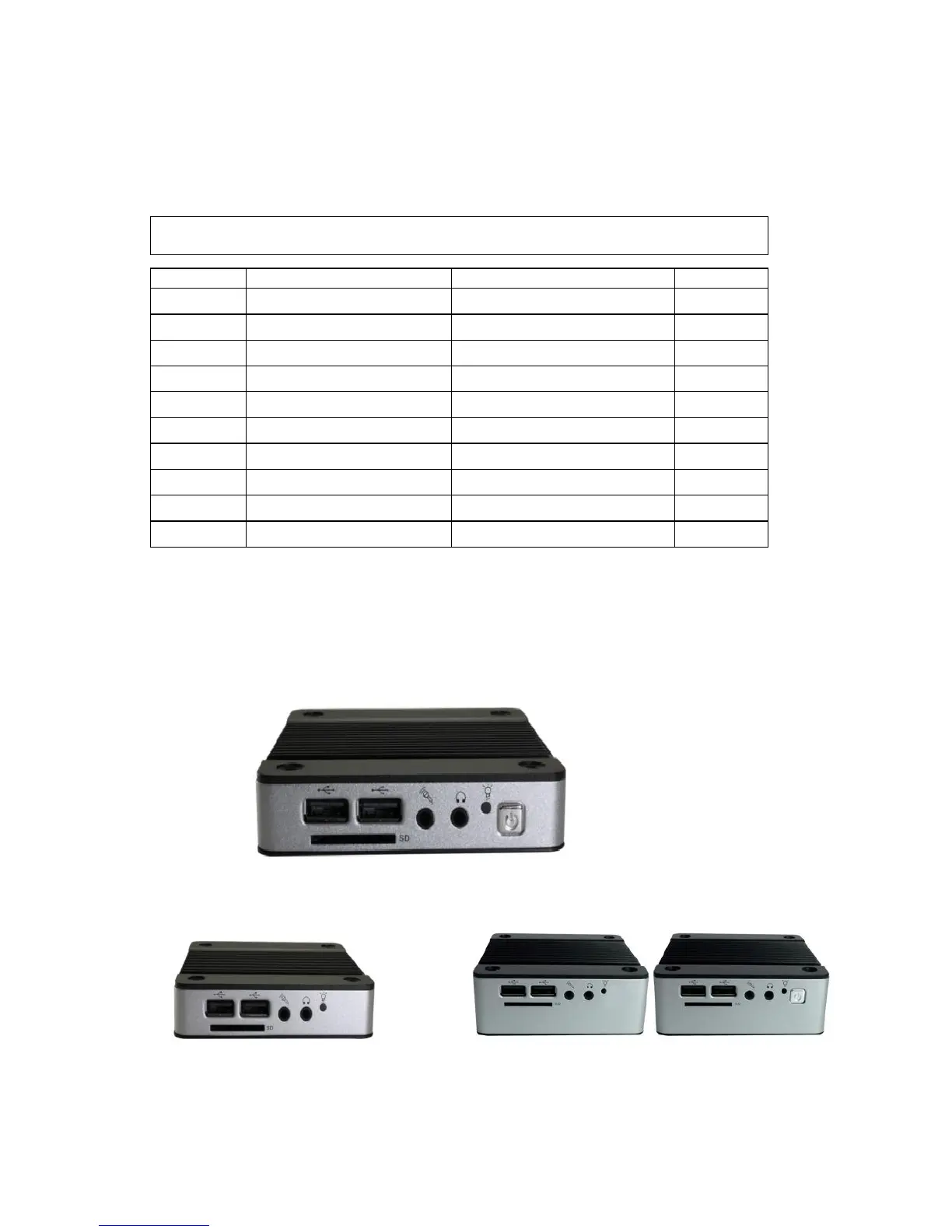

Onboard Connectors Summary
Summary Table for CPU Board
Nbr
Description
Type of Connections
Pin nbrs.
J3
VGA
D-Sub Connector
15-pin
J4
DC +5V Input
Mini USB Jack
1-pin
J5
Line out
Audio Jack
2-pin
J6
Mic in
Audio Jack
2-pin
J7
USB (Front)
USB Connector
8-pin
J8
USB (Front)
USB Connector
8-pin
J9
USB (Back)
USB Connector
8-pin
J12
Ethernet LAN
RJ-45
8-pin
J13 (Note)
COM1 Port
Box Header 5 x 2 2.0mm
10-pin
J14 (Note)
COM2 Port
Box Header 5 x 2 2.0mm
10-pin
Note: J13 & J14 only available in EBOX-3350MX-C2/ C2AP
Front Connectors Outline
*Models with Auto Power On feature
do NOT have front Reset Button
A
B
C
D
E
F
A: Reset Button
B: Power LED
C: Line out
D: Mic in
E: USB V2.0
F: SD Slot
EBOX-3350MX/ AP FRONT LOOK
EBOX-3350MX-C2/ C2AP FRONT LOOK
