SLOVENSKÝ (Pôvodné pokyny)
Vysvetlenie všeobecného zobrazenia
1-1. Páčka
1-2. Kryt reťazového kolesa
2-1. Nastavovací číselník
3-1. Reťazové koleso
4-1. Vodiaca lišta
4-2. Otvor
5-1. Hák
5-2. Otvor
5-3. Kolík
7-1. Páčka
7-2. Kryt reťazového kolesa
8-1. Uvoľniť
8-2. Utiahnuť
8-3. Nastavovací číselník
8-4. Vodiaca lišta
8-5. Pílová reťaz
9-1. Páčka
9-2. Kryt reťazového kolesa
10-1. Háčik na kábel
10-2. Kábel náradia
10-3. Predlžovací kábel
10-4. Zástrčka a zásuvka (tvar môže
byť v jednotlivých krajinách
odlišný)
11-1. Tlačidlo odomknutia
11-2. Spúšť
14-1. Kryt olejového lievika
14-2. Popruh
15-1. Uvoľniť
15-2. Utiahnuť
15-3. Nastavovací číselník
15-4. Vodiaca lišta
15-5. Pílová reťaz
16-1. Kryt prednej rukoväte
16-2. Zablokovať
16-3. Odblokovať
17-1. Kryt prednej rukoväte
17-2. Zablokovať
17-3. Odblokovať
18-1. Olejový priezor
20-1. Klinový tlmič
24-1. Oblasť ťažby dreva
27-1. Smer stínania
27-2. Nebezpečná zóna
27-3. Úniková cesta
29-1. Dĺžka noža
29-2. Vzdialenosť medzi reznou hranou
a hĺbkovým dorazom
29-3. Minimálne 3 mm
30-1. Uhol bočnej platne
35-1. Olejová vodiaca ryha
35-2. Otvor na doplnenie oleja
36-1. Reťazové koleso

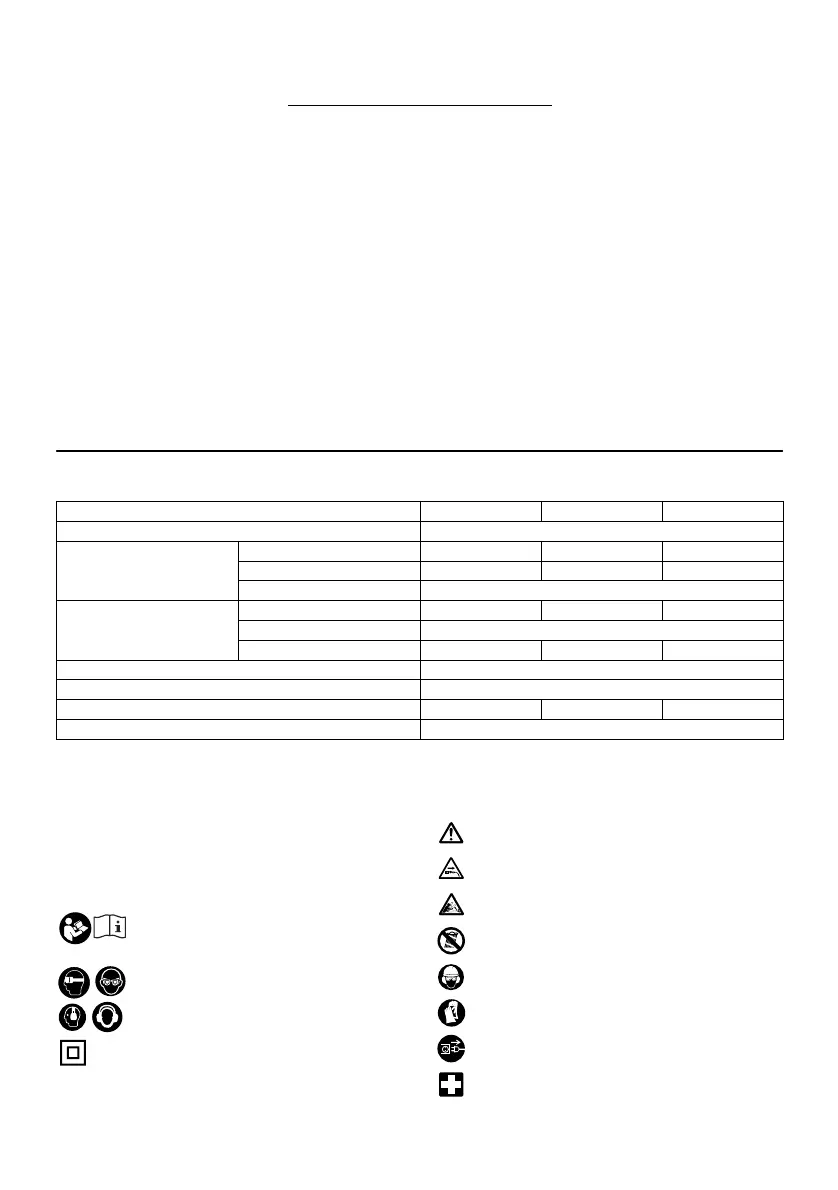

TECHNICKÉ ÚDAJE
Model ES-34 TLC ES-39 TLC ES-43 TLC
Max. rýchlosť reťaze 14,5 m/s (870 m/min)
Dĺžka lišty 300 mm 350 mm 400 mm
Dĺžka rezu 265 mm 325 mm 360 mm
Štandardná vodiaca tyč
Typ vodiacej lišty Lišta s ozubeným koncom
Druh 291 (90PX) 291 (90PX) 492 (91PX)
Stúpanie závitu 3/8"
Štandardná pílová reťaz
Počet vodiacich článkov 46 52 56
Odporúčaná dĺžka vodiacej tyče 300 - 400 mm
Celková dĺžka (bez vodiacej tyče) 455 mm
Hmotnosť netto 4,6 kg 4,7 kg 4,7 kg
Predlžovací kábel (voliteľný) DIN 57282/HO 7RN -F L=30 m max., 3x1,5 mm
2
• Vzhľadom k neustálemu výskumu a vývoju tu uvedené technické údaje podliehajú zmenám bez upozornenia.
• Technické údaje sa možu pre rozne krajiny líšiť.
• Hmotnosť podľa postupu EPTA 01/2003
END218-7
Symbol
Nižšie sú uvedené symboly, s ktorými sa môžete pri
použití nástroja stretnúť. Je dôležité, aby ste skôr, než s
ním začnete pracovať, pochopili ich význam.
･ Prečítajte si návod na obsluhu a
dodržiavajte výstrahy a bezpečnostné
pokyny.
･ Používajte ochranu očí.
･ Používajte ochranu uší.
･ DVOJITÁ IZOLÁCIA
･ Pozor: je potrebná zvláštna opatrnosť a
pozornosť!
･ Pozor: ak je kábel poškodený,
okamžite vytiahnite sieťovú zásuvku!
･ Pozor: spätný náraz!
･ Chráňte pred dažďom a vlhkosťou!
･ Používajte helmu, okuliare a chrániče
sluchu!
･ Používajte ochranné rukavice!
･ Vytiahnite elektrickú zástrčku!
･ Prvá pomoc
