48
Cache
Ergots de
verrouillage
Appuyer
Appuyer
80 mm (3 - 1/8”)
Bobine
Pour rotation vers la
gauche
Bobine
100 mm (3 - 15/16”)
Entailles
Œillets

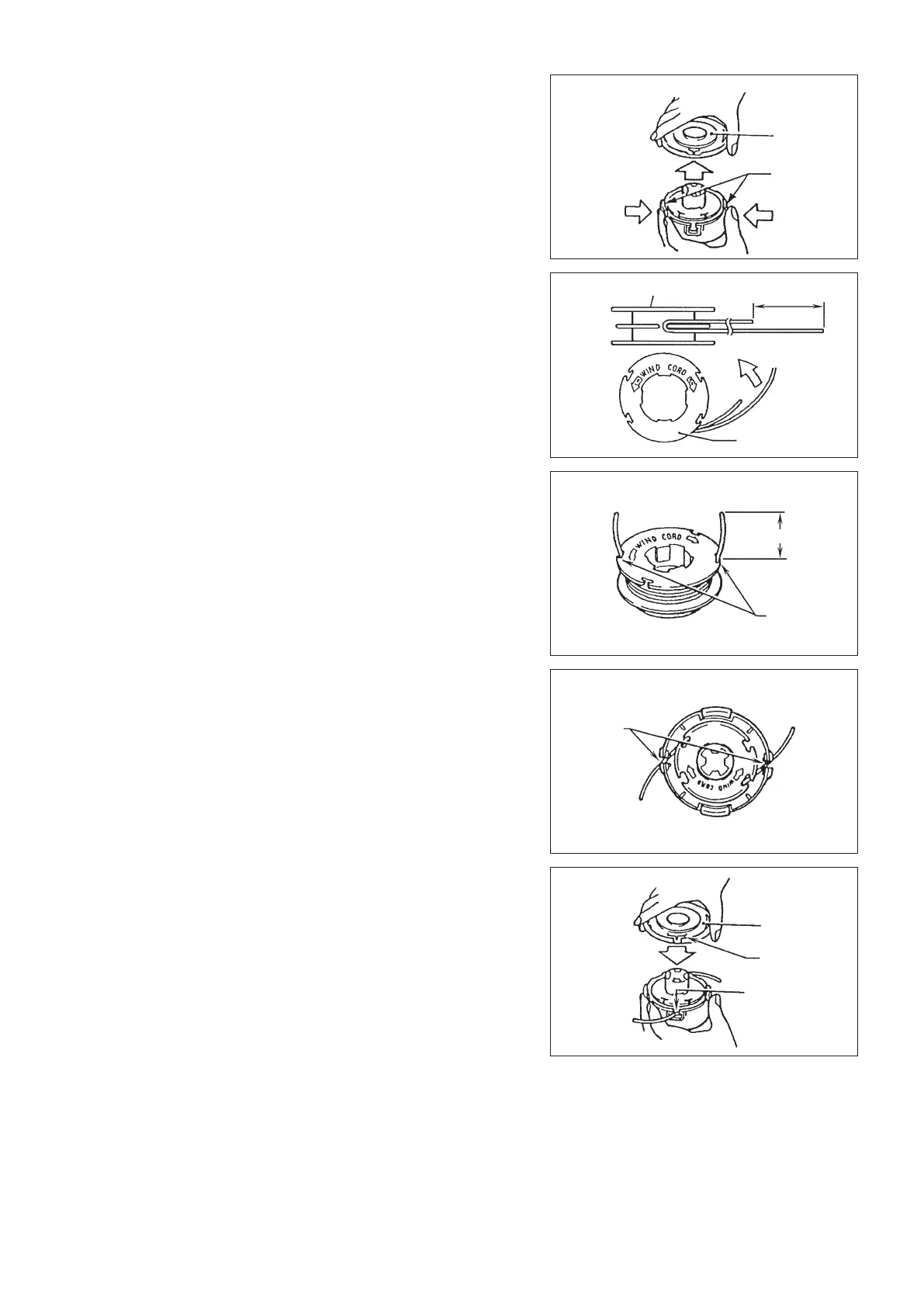

Remplacement du l nylon
– Avant tout, coupez le moteur.
– Appuyez sur les ergots de verrouillage du logement pour libérer le cache,
puis retirez la bobine.
– Insérez le nouveau l nylon dans l’entaille au centre de la bobine, avec une
extrémité du l d’environ 80 mm (3 - 1/8”) plus longue que l’autre.
Puis enroulez bien les extrémités autour de la bobine dans le sens de
rotation de la tête (vers la gauche indiqué par G et vers la droite indiqué par
D sur le côté de la bobine).
– Laissez environ 100 mm (3 - 15/16”) de l non enroulés, les extrémités
dépassant temporairement des entailles sur le côté de la bobine.
– Montez la bobine dans le logement de sorte que les rainures et les saillies de
la bobine correspondent à celles du logement. Orientez le côté de la bobine
doté de lettres vers le haut. Enn, retirez les extrémités du l nylon de leur
position temporaire et engagez-les dans les œillets pour que le l nylon sorte
du logement.
– Alignez la saillie de la partie inférieure du cache avec les encoches des
œillets.
Puis enfoncez à fond le cache sur le logement pour le xer.
Cache
Saillie
Encoche d’œillet
