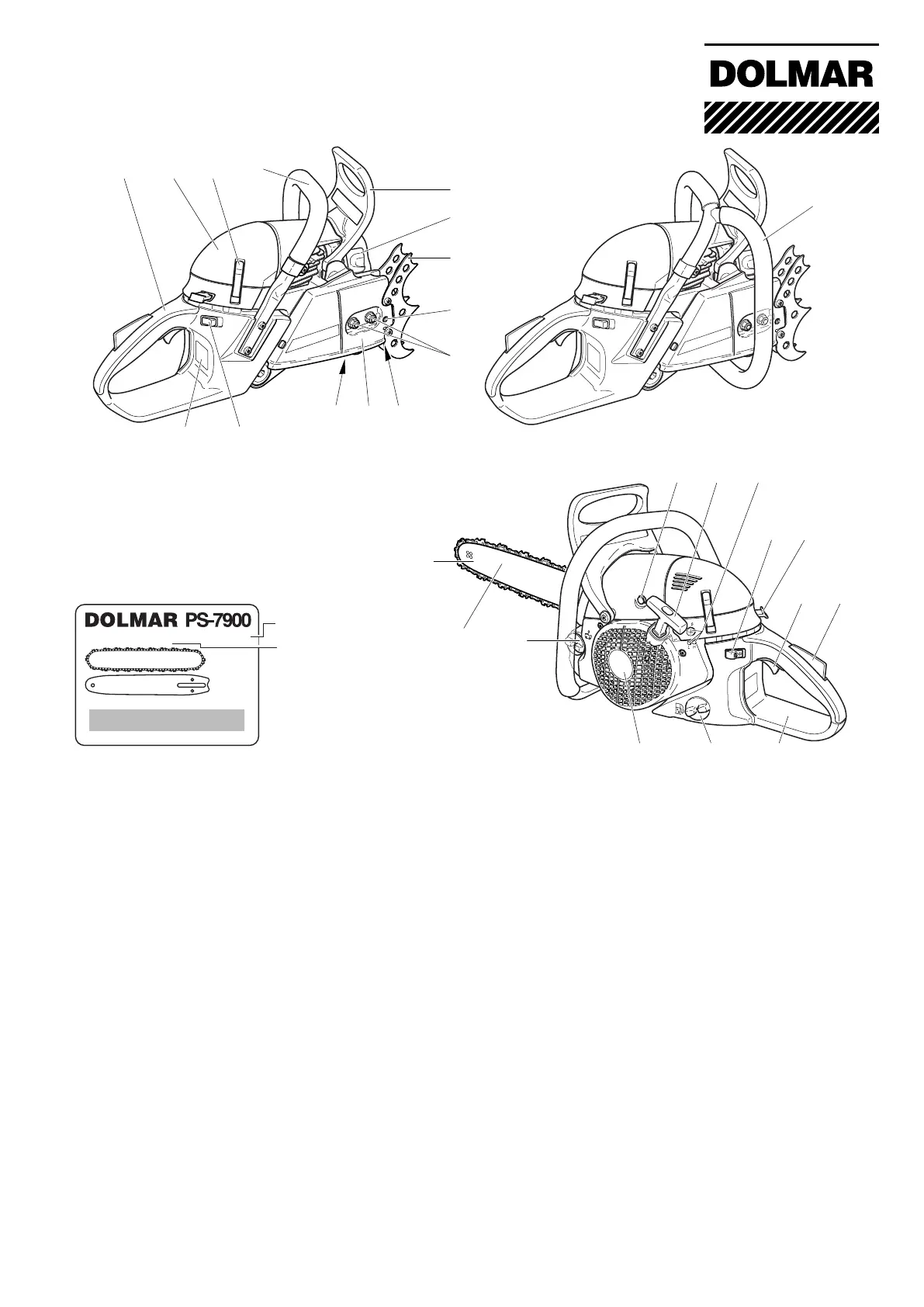

Dolmar PS-7900 - Désignation des Composants

53
2 3 41
6
7
5
8
9
1126
27
12
10
24
13
25
14 15
16 17
18 19
23
202122
Désignation des pièces
1 Poignée
2 Couvercle du ltre
3 Clip de fermeture du capot de ltre
4 Poignée-étrier
(4a modèle avec poignée circulaire)
5 Protége-main (déclencheur pour frein de chaîne)
6 Silencieux avec pare-étincelles
7 Rive dentée
(Butée à griffe pour maintenir
fermement la tronçonneuse contre le bois)
8 Vis de serrage de la chaîne
9 Ecrous de xation
10 Arrête chaîne
11 Protection roue à chaîne
12 Plaque signalétique
13 Soupape de décompression (option)
14 Poingnée de lancement
15 Vis de réglage „S-L-H“ pour le carburatuer
16
Commutateur I/Stop
17 Choke (étrangleur)
18 Levier de gaz
19
Étrangleur
20 Protège-main
21 Bouchon de fermeture du réservoir carburant
22 Carter ventilateur avec dispositif de lancement
23 Bouchon de fermeture du réservoir huile
24 Guide de la chaîne de la scie
25 Chaîne de sciage
26 Vis de réglage p. pompe à huile (face inférieure)
27 Bouton pour chauffage de poignée
(uniquement sur les appareils de type « H »)
à indiquer lors de commande
de pièces de rechange!
24" (600mm) 0503 123456
415.060.655
038.100. 250 Typ 038
528.099.084
DOLMAR GmbH, 22045 Hamburg, Germany
Plaque signatique
No. de série
Année de construction
4a
