Dometic 1400 - Branchement du Ventilateur Sur Lalimentation

24
FR
Avant l’installation Ventilateur Dometic
w
r
q
e

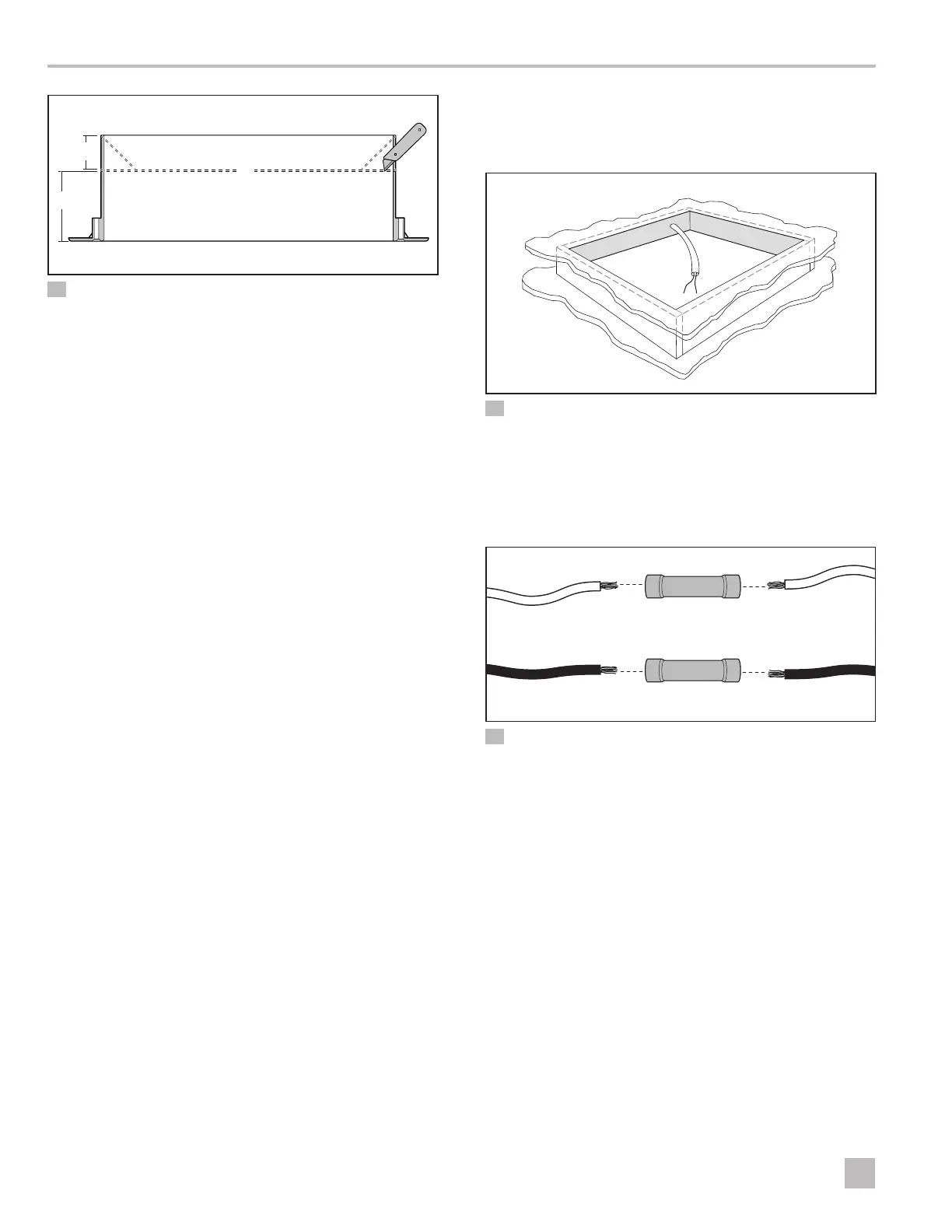

8 Modification de la taille de la garniture
q
Hauteur de garniture requise
e
Garniture
w
Longueur de garniture à
enlever
r
Lignes
incisées
3. Utiliser un couteau universel pour couper la garniture
de finition à la bonne hauteur, si nécessaire.
a. Utiliser une règle et un stylo pour marquer
horizontalement les quatre côtés à partir du bord
supérieur. Inciser les lignes tracées.
b. Couper à partir du bord supérieur des coins à
un angle de 45degrés jusqu’au trait incisé, puis
casser le plastique excédentaire de la garniture de
finition.
6.3 Branchement du ventilateur sur
l’alimentation
I
S’il s’agit du remplacement d’un ventilateur,
utiliser le câblage existant uniquement s’il est
conforme aux exigences de câblage 16 AWG et
d’emplacement de la Recreation Vehicle Industry
Association.
Cette section décrit le branchement du ventilateur sur du
12Vc.c.
1. Localiser le câblage d’alimentation 12Vc.c. le plus
près.
2. Pour éviter de griller le fusible, tester la polarité du
câblage d’alimentation.
a. Activer l’alimentation 12 V c.c. ou la batterie.
b. Mettre le conducteur rouge du multimètre en
contact avec la source positive. En même temps,
toucher le fil neutre ou négatif avec le conducteur
noir.
– Une polarité correcte affichera +12V minimum.
– Si la polarité est incorrecte, le multimètre affichera
-12V minimum.
c. Désactiver l’alimentation 12V c.c. ou la batterie.
qq
9 Alimentation à l’ouverture du toit
q
6po (152mm) minimum
3. Acheminer le câblage jusqu’à l’ouverture du toit ou
du mur. Ajouter 15po (381mm) de fil pour faciliter le
branchement au ventilateur.
t r
q
w
e
w
10 Branchement du câblage du ventilateur sur le câblage de
l’alimentation
q
Fil blanc du ventilateur
(neutre ou mise à la terre)
r
Câblage
d’alimentation
(positif ou à fusible)
w
Connecteur d’extrémités
e
Câblage d’alimentation
(neutre ou de mise à
terre)
t
Fil noir du ventilateur
(positif ou à fusible)
4. Utiliser les connecteurs pour connecter:
a. le fil noir du ventilateur au fil d’alimentation
12Vc.c. positif.
b. le fil blanc du ventilateur au fil neutre ou de mise à
terre.
5. Sertir les extrémités du connecteur pour sécuriser le
branchement.
