17

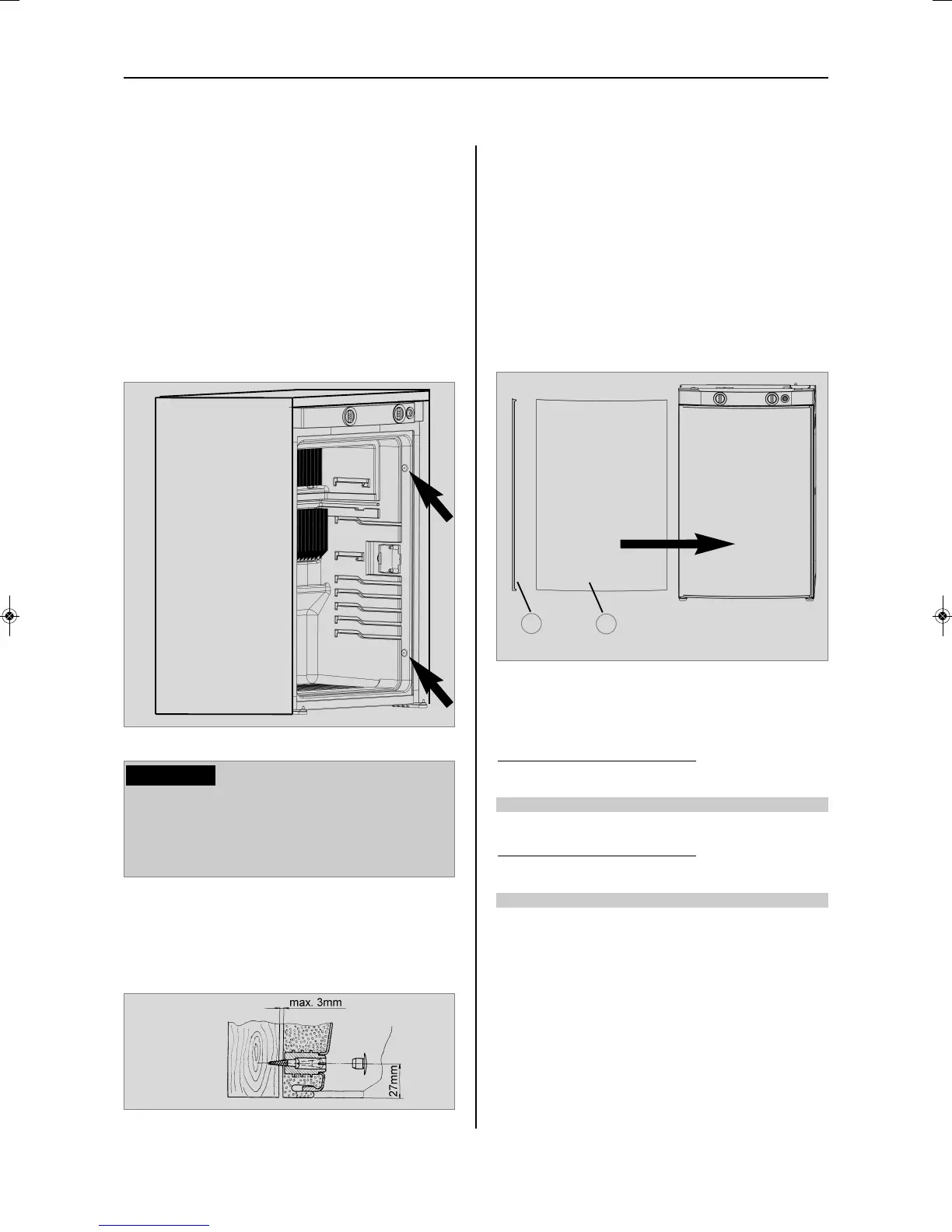

Une fois que le réfrigérateur est placé dans sa
position finale, les vis de fixation passant à tra-
vers le corps du réfrigérateur sont vissées
dans le mur de la niche.
Fig. 27
Fig. 28
Sur les côtés du réfrigérateur, vous trouverez
quatre chevilles en plastique prévues pour
arrimer l'appareil. Les parois latérales ou les
plinthes installées pour fixer le réfrigérateur
doivent être conçues de telle manière que les
vis ne bougent pas, même lorsqu'elles sont
soumises à des efforts importants (quand le
véhicule roule). Les vis de fixation et les capu-
chons se trouvent dans le réfrigérateur.
4.6 Arrimage du réfrigérateur
Toujours visser les vis dans les chevilles
prévues à cet effet, afin de ne pas endom-
mager les pièces constitutives telles que
les conduites ou autre.
ATTENTION!
4.7 Montage de la plaque de
décoration
n Enlevez en tirant le listeau latéral (1) de la
porte (le listeau est posé sans être vissé).
n Dégagez en poussant la plaque de décora-
tion (2) de la porte, engagez la nouvelle
plaque de décoration et remettez le listeau
(1) en place.
Fig. 29
Modèles RM 8xxx, RMS 84xx
Dimensions de la plaque de décoration :
743 +/- 0.5 mm 472 +/- 0.5 mm max. 2.2 mm
Largeur de carcasse
486 mm
Hauteur Largeur Epaisseur
743 +/- 0.5 mm 510.5 +/- 0.5 mm max. 2.2 mm
Largeur de carcasse
523 mm
Hauteur Largeur Epaisseur
2
1
Montage
