Dometic 8 Series Installation Instructions

23

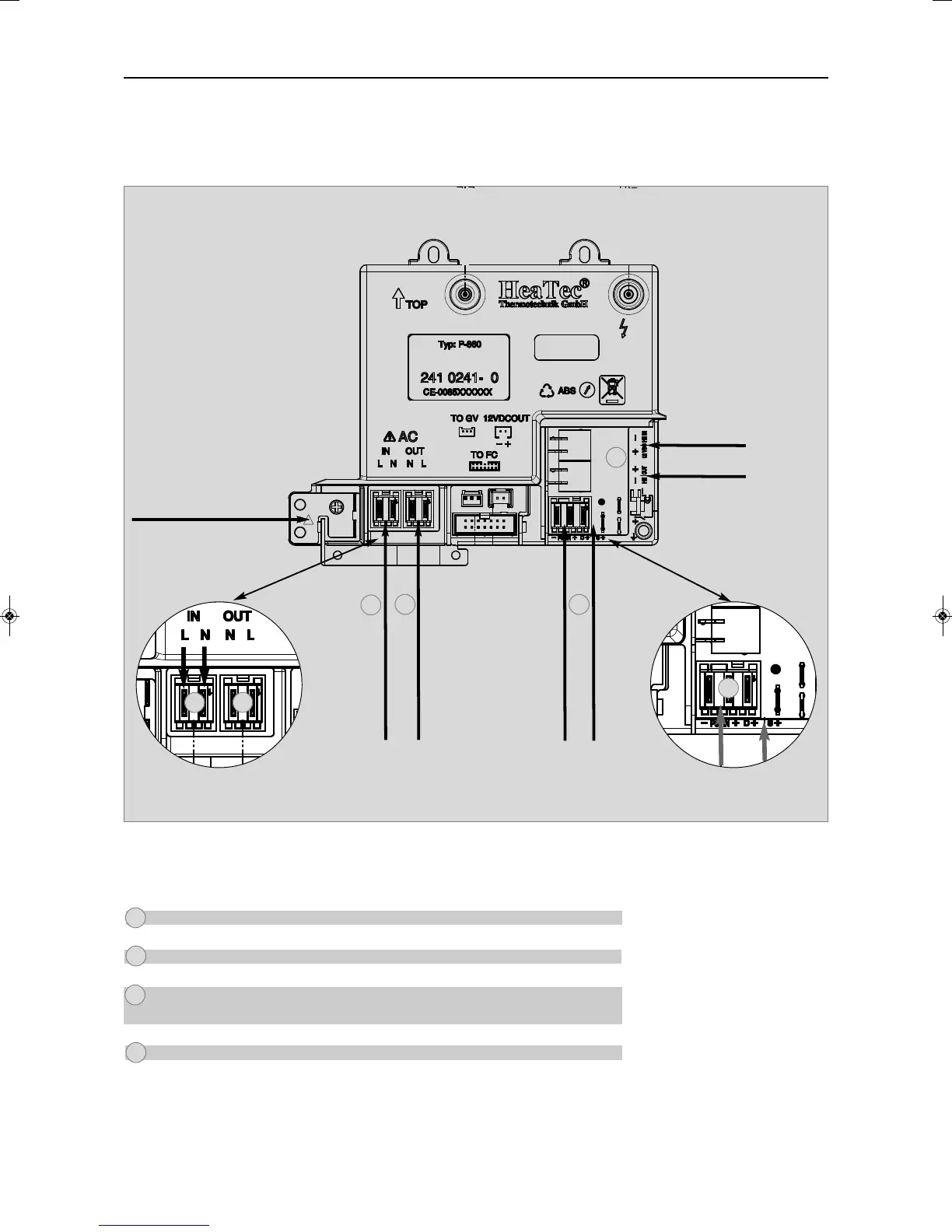

Fig. 43
Contacts sur l'électronique :
Mise à la terre
Raccordement réseau (230V~)
ENTRÉE élément de
chauffage (12V-)
SORTIE élément de
chauffage (12V-)
Raccordement électronique (12V)
Raccordement signal D+ Raccordement signal S+
Elément de chauffage réseau (230V~)
2
3
4
1
Contacts à fiche (fabricant : Stocko
®
)
MF 9562-002-80E
MF 9562-002-8 OC
tripolaire avec contact D+ : MF 9562-003-8 30 960-000-00
bipolaire : MF 9562-002-8 ON + fiche plate 6.3 x 0.8
MKH 5132-1-0-200
2
1
3
4
Montage
2
1
3
-
+
D+/S+
289 0318-01_FR_RMx8xxx-Installation_N1-1_Layout 1 07.03.2013 11:51 Seite 23
