Dometic CPV - Installation des Intercalaires en Mousse; Installation du Réfrigérateur

25
EN
CCF-T Réfrigérateur Installation
ENEN
FR
7.2 Installation des intercalaires en
mousse
w
q

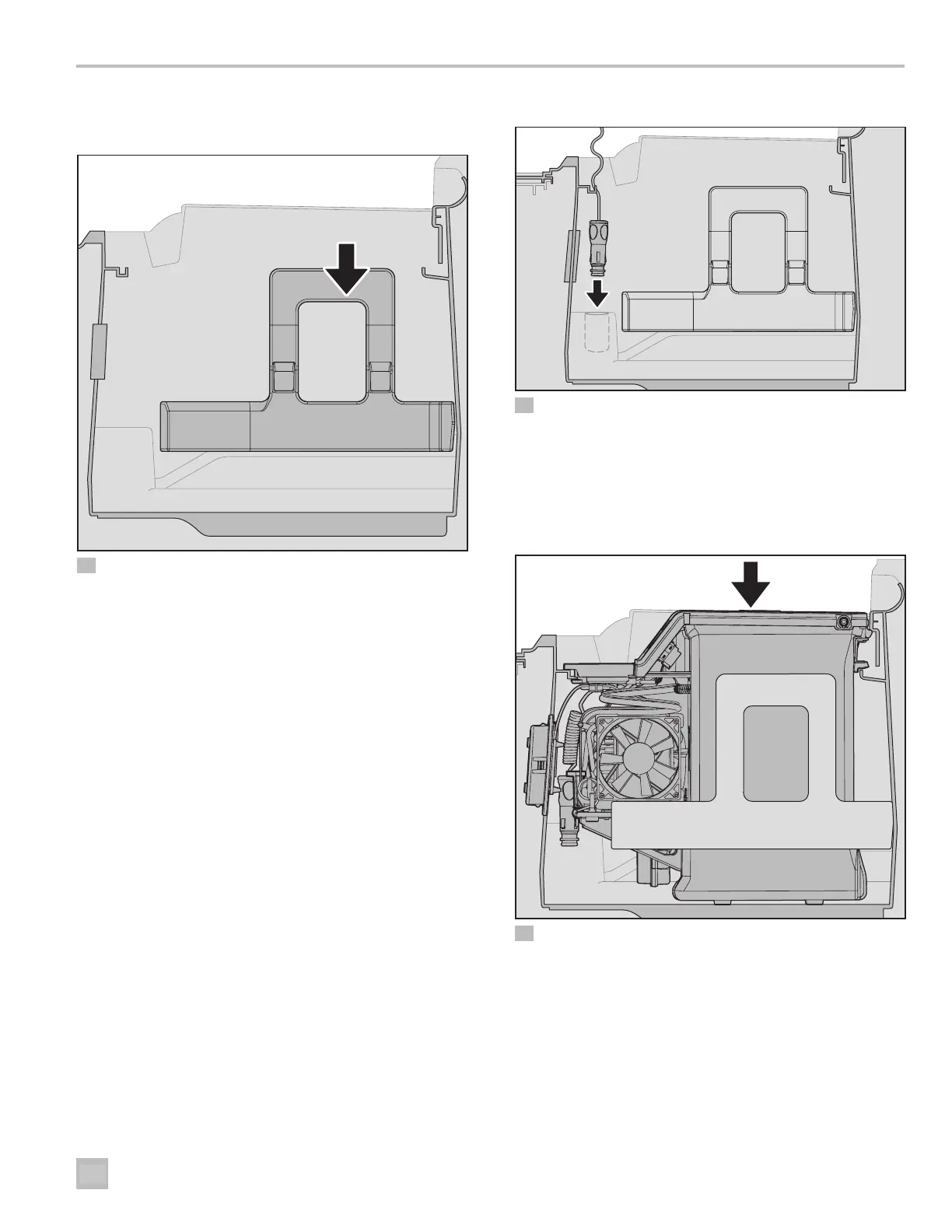

8 Mise en place des intercalaires en mousse
q
Intercalaire en
mousse
w
Rebord du bac de la
console
1. Décollez le ruban adhésif qui recouvre l’intercalaire
en mousse de droite.
2. Fixez l’intercalaire en mousse de droite à l’intérieur
de la paroi du bac de la console de droite:
a. Maintenez l’intercalaire en mousse à l’intérieur
du bac de la console avec le coin à 45degrés à
l’arrière du bac de la console.
b. Reposez l’intercalaire en mousse sur le rebord du
bac de la console.
c. Appuyez sur le coin incliné à 45degrés de
l’intercalaire en mousse dans le coin arrière.
d. Pressez l’ensemble de l’intercalaire en mousse en
place.
3. Répétez les étapes 1 et 2 pour appliquer l’intercalaire
en mousse de gauche sur la paroi du bac de la
console de gauche.
7.3 Installation du réfrigérateur
q
ww
9 Engagement des serrures des réceptacles
q
Fiche d’alimentation
12V c.c.
w
Alimentation
électrique
1. Placez le réfrigérateur debout près du bac de
la console et insérez la fiche 12V c.c. dans
l’alimentation électrique.
q
w
rr
ee
10 Abaissement du réfrigérateur dans le bac de la console
q
Réfrigérateur
w
Intercalaire en
mousse de gauche
e
Lèvre du cadre du bac
de la console
r
Verrou d’alimentation
2. Prenez note du verrou d’alimentation situé au coin
inférieur gauche de l’élément frigorifique.
3. Faites doucement basculer le réfrigérateur de gauche
àdroite en descendant l’élément frigorifique dans le
bac de la console.
