7. INSTALLATION DU RÉFRIGÉRA-
TEUR DANS L'ESPACE PRÉVU À
CET EFFET
REMARQUE : NE PAS installer l'appareil directement
sur le tapis. Celui-ci doit être enlevé ou protégé par
un panneau en bois ou en métal placé sous l'ap-
pareil et s'étendant sur toute la longueur et la pro-
fondeur de l'appareil.

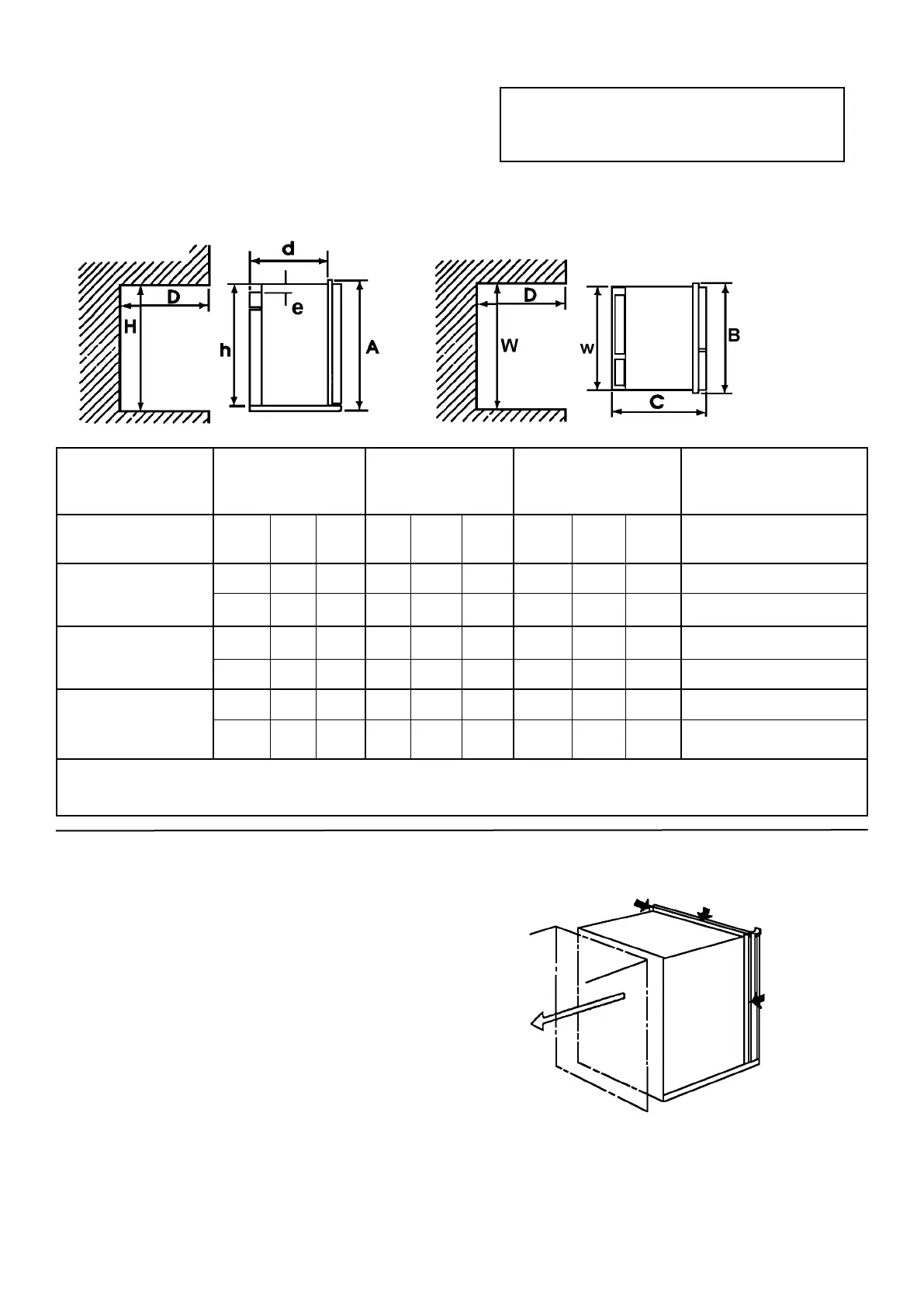

Les dimensions indiquées à la figure 3 procu-
rent suffisamment d'espace pour une installati-
on adéquate.
FIG. 3
A. INSTALLATION
Le réfrigérateur doit être installé dans un endroit assez
profond et être de niveau. Avant d'installer le réfrigéra-
teur, tous les espaces du renfoncement dans lequel se
trouvera le réfrigérateur doivent être isolés de l'aire d'ha-
bitation.
S'assurer que l'espace entre le cadre avant du réfrigéra-
teur et le dessus, les côtés et le dessous du renfonce-
ment sont entièrement scellés. Une bande d'étanchéité
est appliquée à cette fin à la surface arrière du cadre
avant. Voir FIG. 4. Ceci procure une isolation complète
entre le système de combustion de l'appareil et
l'intérieur du véhicule.
RM 2191 Dimensions Dimensions Dimensions Distance entre le dessus
totales de l'installation du renfoncement du condensateur et le
dessus du réfrigérateur
Type Hauteur Largeur Profond. Hauteur Largeur Profond. Hauteur Largeur Profond.
d'évent A B C h w d H W D e
Métal double (pouces) 21-9/16 19-5/16 21-7/16 20-5/8 17-1/2 19-7/8 20-7/8 17-3/4 20-7/8 1/4”
Évents latéraux (mm) 548 491 545 524 445 505 530 451 519 6
Métal & Plastique (pouces) 21-9/16 19-5/16 21-7/16 20-5/8 17-1/2 19-7/8 20-7/8 17-3/4 20-7/8 1/4”
Side Vents (mm) 548 491 545 524 445 505 530 451 519 6
Plastique double (pouces) 21-9/16 19-5/16 21-7/16 20-5/8 17-1/2 19-7/8 20-7/8 17-3/4 *20-7/8 1/4”
Évents latéraux (mm) 548 491 545 524 445 505 530 451 *519 6
*Les dimensions de la profondeur «D», lorsque le système d'évents est en plastique, dépendent de l'épaisseur de la paroi latérale du véhicule.
Si l'épaisseur de la paroi latérale du véhicule est inférieure à 1,5 po (38 mm), les dimensions de la profondeur du renfoncement doivent être augmentées
proportionnellement à l'épaisseur de la paroi du véhicule.
FIG. 4
REMARQUE: Faire attention à ne pas endommager la
bande d'étanchéité pendant l'installation du réfrigérateur.
VUE LATÉRALE
VUE DU DESSUS
16
