❽
Kopfhörerbuchse
Stereo-Kopfhörer-Audioausgang.
Spezifikation: 3,5 mm (1/8") TRS
Ausgangsimpedanz: <1Ω (32Ω Last)
Ausgangsleistung: 125mW (32Ω)
SNR: ≥85dB (A-wt)
❾
AUX IN-Anschluss
Stereo-Audioeingang schaltet das Bluetooth-Audio nach dem Anschließen des Audiokabels stumm und gibt dem AUX IN-Audio den Vorrang. Spezifikation: 3,5 mm
(1/8") TRS
Eingangsimpedanz: ≥10kΩ
❿
Datenanschluss an der Unterseite des Moduls
Der Datenanschluss des Moduls dient als primäre Schnittstelle für die Übertragung von Signalen/LED-Lichtern und
anderen Daten von Drum-Kits.

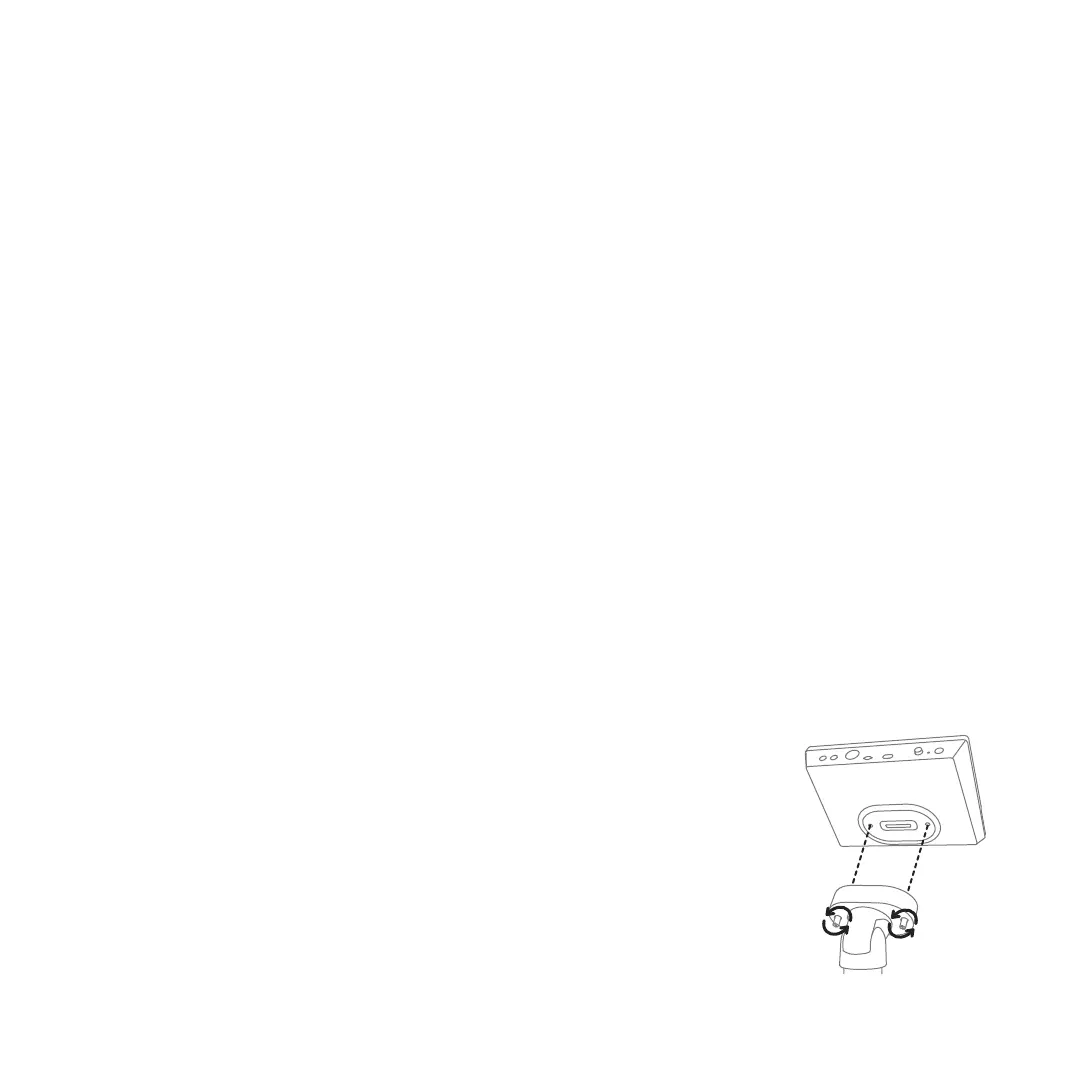

Installation: Der Datenanschluss ist in den Ständer eingebaut. Die Installation zwischen dem Modul und dem Ständer wird
wie folgt durchgeführt: Setzen Sie den Modul in den Datenanschluss des Ständers ein und ziehen Sie die Befestigungss-
chrauben an.
(Hinweis: Der Soundmodul gehört zu hochpräzisen elektronischen Geräten. Blockieren Sie nicht die Belüftungsöffnungen
an der Unterseite und an den beiden Seiten, um ungewöhnliche Bedingungen aufgrund der Unfähigkeit zur Wärmeablei-
tung zu vermeiden. Verwenden Sie das Gerät nicht in extremen Umgebungen und lassen Sie keine Flüssigkeiten in das
Innere des Geräts eindringen. Halten Sie den Datenanschluss sauber und frei von Fremdkörpern, da es zu ungewöhnli-
chen Bedingungen kommen kann, wenn er blockiert ist).
68
❺
POWER-Taste
Zum Ein- und Ausschalten des Soundmoduls. Halten Sie die Taste 3 Sekunden lang gedrückt, um ihn auszuschalten. (Langes Drücken für 10 Sekunden beim
Ausschalten erzwingt den Eintritt in den Firmware-Upgrade-Modus)
Im Falle eines Problems oder Absturzes müssen Sie einen Reset des Geräts erzwingen, indem Sie mit einer Nadel oder einem Stift leicht auf die Buchse drücken.
❻
RESET-Taste
❼
Soundmodul-Stromanschluss
Bitte verwenden Sie den Original-Netzadapter. Wenn Sie ein anderes Netzteil verwenden müssen, verwenden Sie bitte eines gemäß der detaillierten Spezifikation,
um Schäden an internen Teilen aufgrund von Überstrom zu vermeiden.
Eingangsspannung: 100 - 240V
Ausgangsspannung/-strom: 12V/2A
Typ der Eingangsklemme: Φ5,5 x 2,0 x 11 mm/ 90°, innen-positiv & außen-negativ
