5 Manual del usuario del generador portátil
Sección 2 Información general y configuración

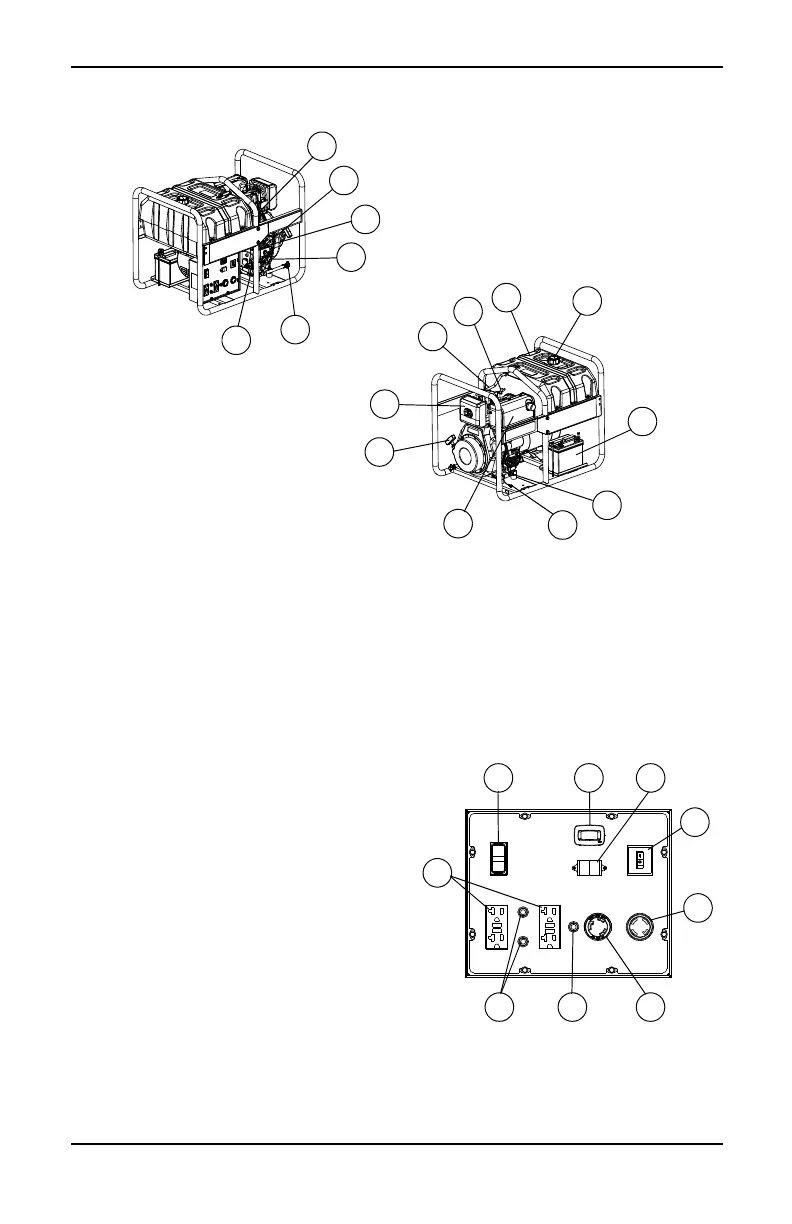

Figura 2-1. Funciones y controles
Componentes del generador
Figura 2-2. Panel de control
15
13
7
19
10
14
21
22
9
8
12
14
6
20
17
24
1 Toma de corriente doble GFCI de
120 voltios CA y 20 A
2 Toma de corriente de 120/240 voltios CA y
30 amp con bloqueo
3 Toma de corriente con bloqueo de
120 Voltios CA y 30 A
4 Disyuntores de 20 amperios
5 Disyuntor de 30 amperios
6 Drenaje del aceite
7 Filtro de aire
8 Palanca de descompresión
9 Depósito de combustible
10 Terminal de tierra
11 Interruptor de arranque/marcha
12 Silenciador
13 Tapón de llenado de combustible/
Indicador de combustible
14 Llenado de aceite (2 ubicaciones)
15 Arranque manual
16 Disyuntor principal de 23 amperios
17 Manguera de retorno del combustible
18 Contador de horas
19 Ubicación de la batería (si la hubiese)
20 Filtro del combustible
21 Palanca de encendido (On) y
apagado (Off) del motor.
22 Apertura/Cierre del combustible
23 Interruptor selector de voltaje
24 Cebador de combustible
