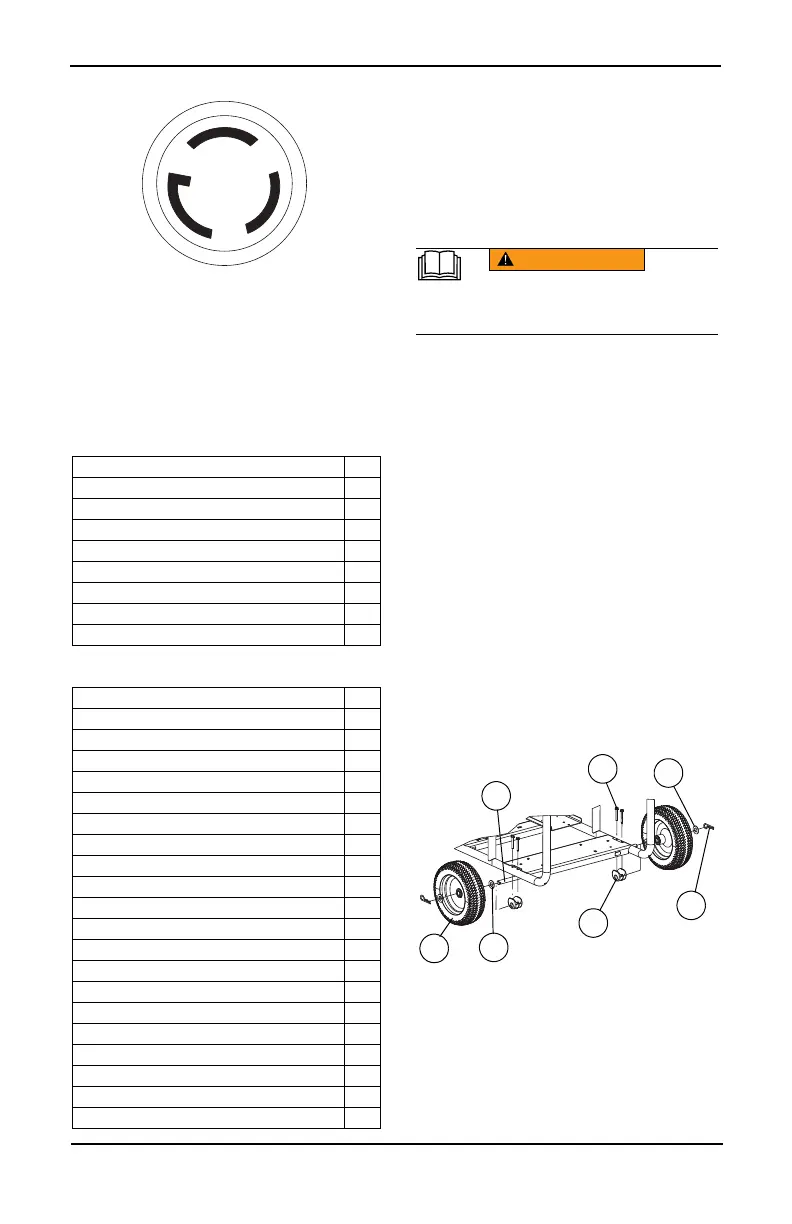

Manuel du propriétaire de générateur portatif 7
Figure 2-7. Prise 120 VCA, 30 A
Retrait des pièces du colis
1. Ouvrez complètement le carton en décou-
pant chaque coin de haut en bas.
2. Retirez les pièces du carton et inspectez-
les avant de procéder à l’assemblage. Le
colis doit contenir les pièces suivantes :
Table des matières
Kit de portabilité (en option)
3. Si certaines pièces sont absentes du colis,
contactez le Service client au 1-855-447-
3734 en vous munissant du nom du
modèle et du numéro de série de l’appareil.
4. Consignez le nom du modèle, le numéro
de série et la date d’achat sur la page de
garde de ce manuel.
Assemblage
Communiquez avec le Service à la clientèle
au 1-855-447-3734 pour toute question ou
préoccupation concernant l'assemblage.
Veuillez avoir le nom de modèle et le numéro
de série disponibles.
Pour installer les accessoires, vous aurez
besoin des outils suivants :
Clé à cliquet avec douilles de 10 et 13 mm
Clés polygonales de 13 mm
REMARQUE : Les roues ne sont pas desti-
nées à un usage sur route.
Installez les roues comme suit. Voir Figure 2-8.
1. Insérez la goupille fendue (E) à travers
une extrémité de l'essieu (B).
2. Dans l'ordre suivant : faites glisser la ron-
delle (D), la roue (A), la rondelle (D), le
support d'essieu (2-C), la rondelle (D), la
roue (A), la rondelle (D), la rondelle (D) et
la goupille fendue (E) sur l'essieu.
3. Placez l'ensemble des roues sous le châs-
sis de façon à ce que les supports
d'essieu s'alignent avec les trous du châs-
sis du berceau.
4. Fixez avec des vis M6 (L).
.
Figure 2-8. Montage des roues
Installez les pieds du châssis et les butées en
caoutchouc comme illustré à la Figure 2-9.
1. Faites glisser sur la vis M8 (Q), la rondelle
plate (M), le pied en caoutchouc (K)
2. Faites glisser l'assemblage à travers le
pied du châssis (J). Ajoutez la rondelle
plate M8 (N) et fixez avec le contre-écrou
M8-1.25 (P).
Article Qté
Unité principale 1
Manuel du propriétaire 1
Huile SAE (litre) 30 2
Carte d'enregistrement du produit 3
Garantie relative à l'entretien 1
Garantie relative aux émissions 1
Extension de silencieux 1
Ensemble support de batterie 1
Kit de portabilité (en option) Qté
Roue 10" (A) 2
Essieu (B) 1
Support de l'essieu (C) 2
Rondelle plate 5/8" (D) 4
Goupille fendue (E) 2
Poignée (F) 1
Support de poignée (G) 2
Poignée de préhension (H) 2
Pied du châssis (J) 2
Pieds en caoutchouc (K) 2
Vis M6-1 x 50 mm (L) 4
Rondelle plate .344”x1,0” (M) 2
Rondelle plate M8 (N) 10
Contre-écrou M8-1.25 (P) 6
Vis M8-1,25 x 30 (Q) 2
Vis M8-1,25 x 45 (R) 2
Vis M8-1,25 x 50 (S) 2
Vis M8-1,25 x 110 (T) 2
Déverrouillage de la goupille 5/16x1.25 (U) 1
Cordon 1

(000100a)
!6%24)33%-%.4
Consultez le manuel. Lisez complètement le manuel
et assurez-vous d’en comprendre le contenu avant
d’utiliser l’appareil. Une mauvaise compréhension du
manuel ou de l’appareil consigne pourrait entraîner
la mort ou des blessures graves.

B
L
E
C
D
C
A
