6 Manuel du propriétaire de générateur portatif
Horomètre
L’horomètre comptabilise les heures de fonc-
tionnement afin que l’opérateur sache quand
effectuer les opérations de maintenance plani-
fiée. Voir Figure 2-4.
• Le message CHG OIL apparaitra toutes les
100 heures. Le message clignotera une
heure avant et une heure après chaque
intervalle de 100 heures, laissant ainsi deux
heures pour procéder à la maintenance.
• Le message SVC s'allumera toutes les
100 heures. Le message clignotera une
heure avant et une heure après chaque
intervalle de 200 heures, laissant ainsi deux
heures pour procéder à la maintenance.

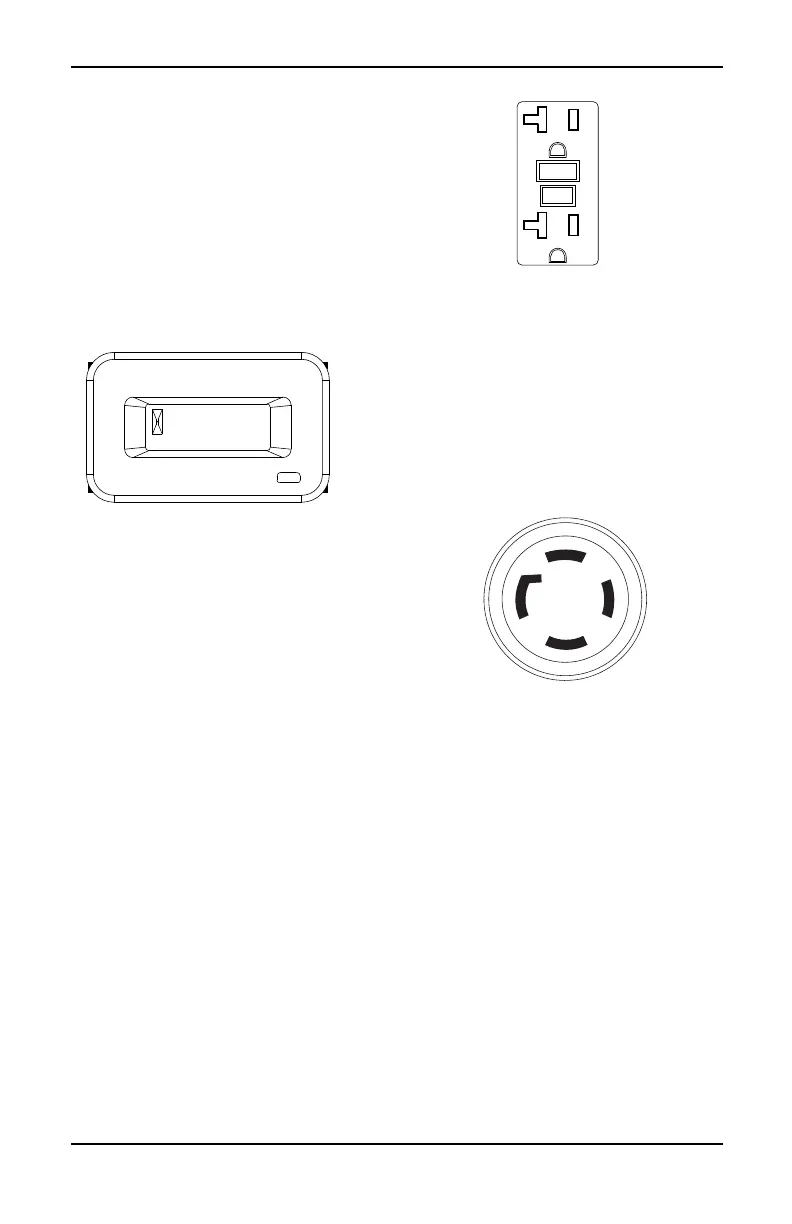

Figure 2-4. Horomètre
Lorsque l’horomètre clignote en mode
d’alerte, le message relatif à la maintenance
alterne avec la durée écoulée en heures et en
dixièmes d’heure. Les heures clignotent
quatre fois, puis le message relatif à la main-
tenance clignote quatre fois, et ce cycle se
répète jusqu’à la réinitialisation automatique
de l’horomètre.
• 100heures - CHG OIL — Intervalle de
remplacement de l'huile (toutes les
100 heures)
• 200 heures - SVC — Entretien du filtre à air
(toutes les 200 heures)
REMARQUE : L’icône représentant un sablier
clignote lorsque le moteur fonctionne. Cela
signifie que l’horomètre enregistre les heures
de fonctionnement.
Fiches de raccordement
Prise double 120 V c.a., 20 A, DDFT
La prise 120 V est protégée contre les sur-
charges par un disjoncteur à réarmement par
bouton-poussoir de 20 A. Voir Figure 2-5.
Chaque prise alimente des charges monopha-
sées 120 V c.a., 60 Hz nécessitant une puis-
sance maximale de 2 400 W (2,4 kW) ou un
courant de 20 A. Utilisez exclusivement des
cordons à 3 fils de grande qualité, bien isolés,
mis à la terre et d’une tension nominale de
125 V à 20 A.
REMARQUE : Limitez la longueur des rallonges
à quinze pieds ou moins, pour éviter toute chute
de tension et toute surchauffe des fils.
Figure 2-5. Prise double 120 VCA, 20 A
Prise 120/240 VCA, 30 A
Utilisez une fiche NEMA L14-30 avec cette
prise (tournez pour verrouiller/déverrouiller).
Raccordez un cordon à 4 fils adapté mis à la
terre à la fiche et à la charge souhaitée. Le
cordon doit avoir une tension nominale de
250 V c.a. à 30 A (ou plus). Voir Figure 2-6.
Utilisez cette prise pour alimenter des charges
monophasées de 240 VCA, 60 Hz nécessitant
une puissance maximale de5000 W (5,0 kW)
à 20,8 A.
Figure 2-6. Prise 120/240 VCA, 30 A
Prise 120 VCA, 30 A
Utilisez une fiche NEMA L5-30 avec cette
prise (tournez pour verrouiller/déverrouiller).
Raccordez un cordon à 3 fils adapté mis à la
terre à la fiche et à la charge souhaitée. Le
cordon doit avoir une tension nominale de
125 V c.a. à 30 A (ou plus). Voir Figure 2-7.
Utilisez cette prise pour alimenter des charges
monophasées de 120 V c.a., 60 Hz nécessi-
tant une puissance maximale de 3 600 W
(3,6 kW) à 30 A. La prise 120 V est protégée
contre les surcharges par un disjoncteur à
réarmement par bouton-poussoir de 30 A.
