Was ist was What’s What
Was ist was

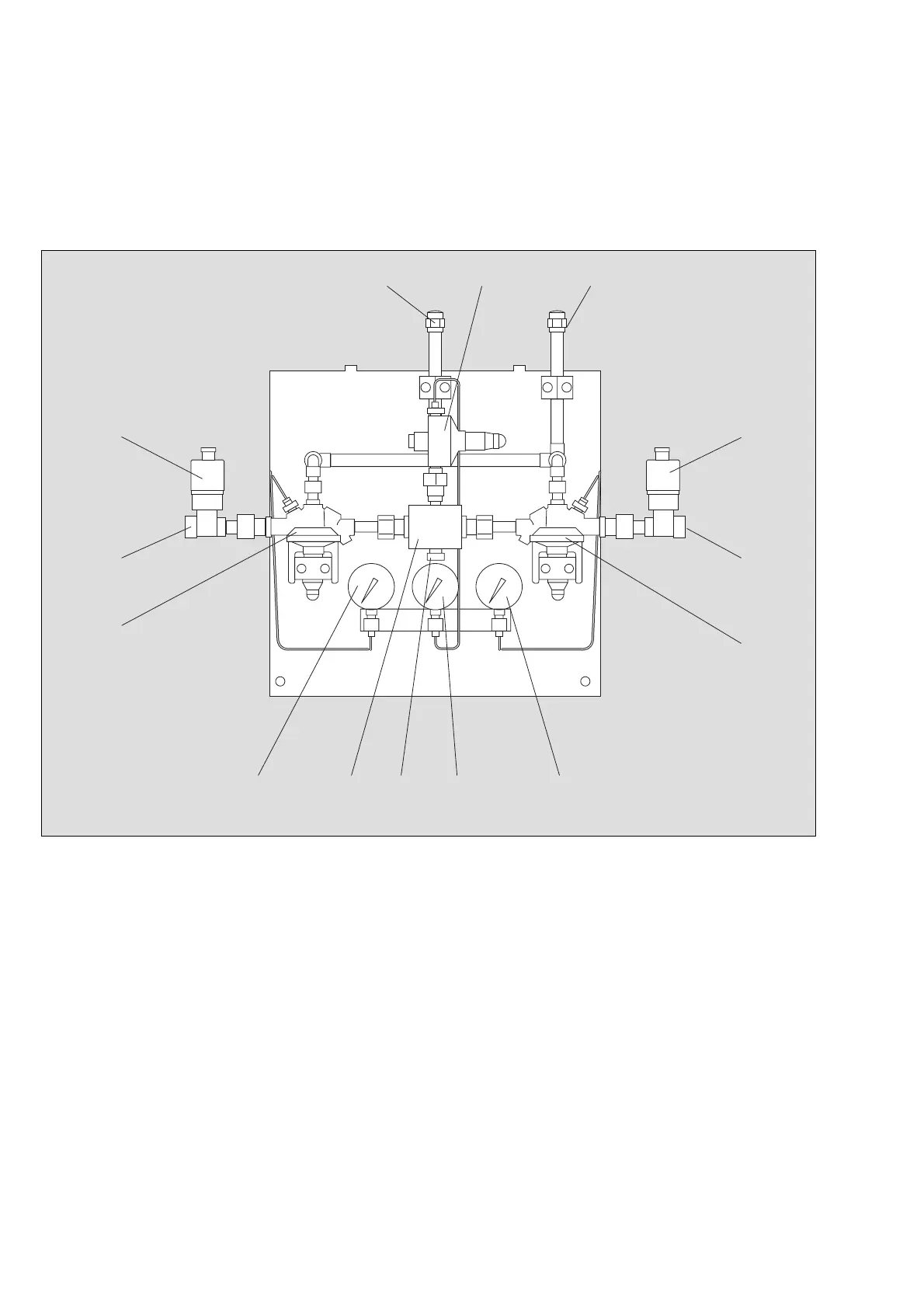

Reduzierstation RS 20:
1 Ausgang Verteilernetz AVN
2 Druckminderer 2. Stufe DM3
3 Anschluss Abblaseleitung
4 Druckschalter rechts S2
5 Hochdruckanschluss rechts
6 Druckminderer 1. Stufe rechts DM2
7 Vordruckmanometer rechts P2
8 Betriebsdruckmanometer P3
9 Kaltvergaseranschluss KV
10 Umschaltventil UV
11 Vordruckmanometer links P1
12 Druckminderer 1. Stufe links DM1
13 Hochdruckanschluss links
14 Druckschalter links S1
13
14
5
4
6
321
11 10 9 8
7
12
What’s What
RS 20 Reducing Station:
1 Pipeline system outlet AVN
2 Pressure reducer, 2nd stage DM3
3 Connection vent pipe
4 Pressure switch, right S2
5 High pressure connector, right
6 Pressure reducer, 1st stage right DM2
7 Supply pressure gauge, right P2
8 Operating pressure gauge P3
9 VIE connector
10 Change-over valve UV
11 Supply pressure gauge, left P1
12 Pressure reducer, 1st stage left DM1
13 High pressure connector, left
14 Pressure switch, left S1
