Dräger RS 20 - Funktionsbeschreibung; Fließbild; Functional Description; Flow Chart

22
Funktionsbeschreibung Functional Description
Funktionsbeschreibung

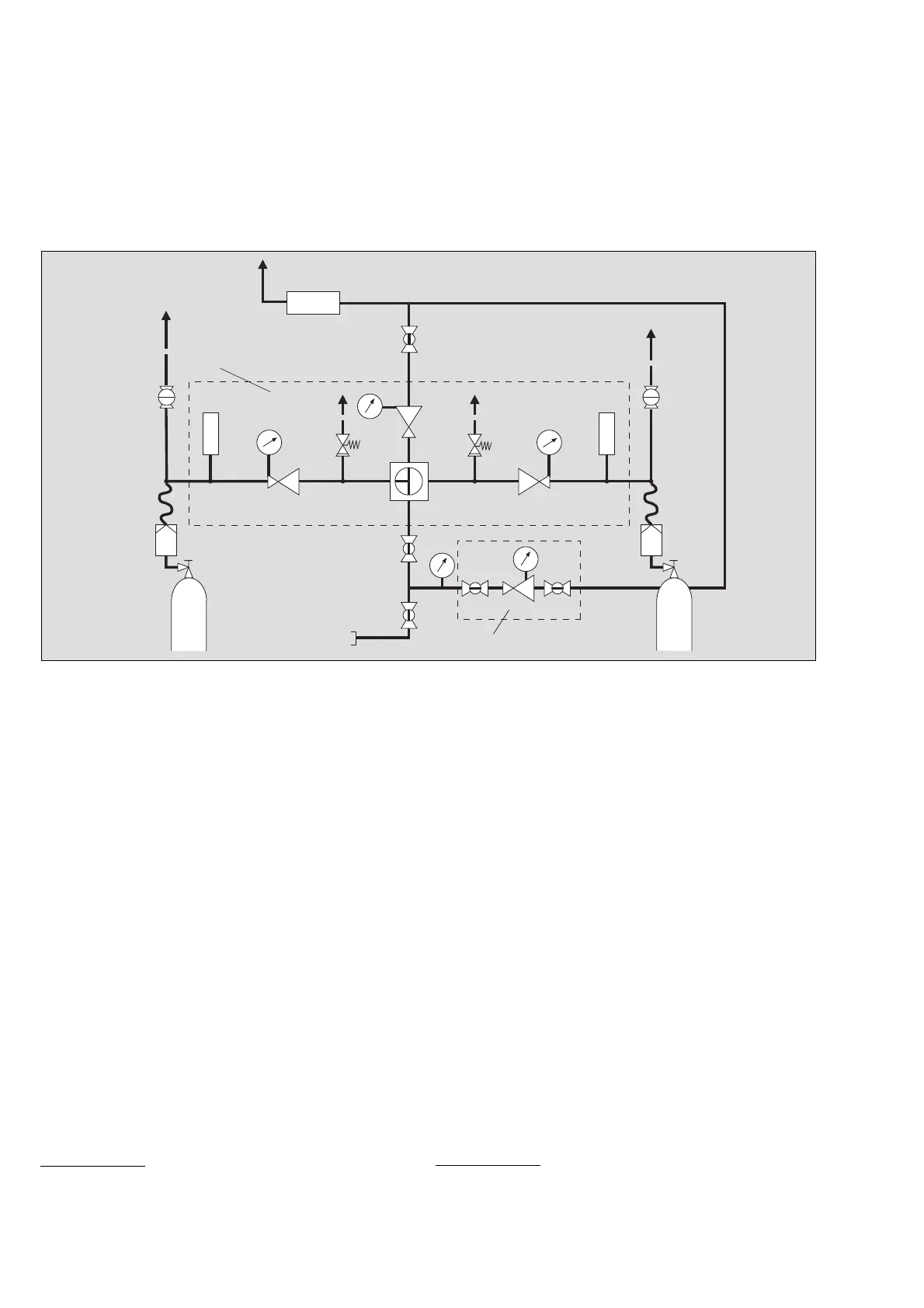

Fließbild
AV1 Abblaseventil am Druckminderer DM1
AV2 Abblaseventil am Druckminderer DM2
DM1 Druckminderer 1. Stufe links
DM2 Druckminderer 1. Stufe rechts
DM3 Druckminderer 2. Stufe
EV1 Entlastungsventil links
EV2 Entlastungsventil rechts
F1 Filter im Anschlussbogen links*
F2 Filter im Anschlussbogen rechts*
FL1 Gasflasche links
FL2 Gasflasche rechts
FV1 Flaschenventil links
FV2 Flaschenventil rechts
KE Kontrolleinheit
KV Kaltvergaseranschluss oder RE 20 / RE 80
– 3. Quelle (Reserve) –
P1 Vordruckmanometer links
P2 Vordruckmanometer rechts
P3 Betriebsdruckmanometer
S1 Druckschalter links
S2 Druckschalter rechts
UV Umschaltventil
V1 Kugelhahn
V2 Kugelhahn
V3 Kugelhahn
* Der Anschlussbogen N2O enthält kein Filter. Hier ist ein
Sinterfilter am HD-Eingang der Station einzusetzen.
EV1
F1
FV1
P1
S1
AV1
P3
DM1
DM3
DM2
AV2
P2
S2
EV2
F2
FV2
FL2FL1
RS
UV
V3
V1
V2
EN-Set
KV
KE
Functional Description
Flow chart
AV1 Blow-off valve on pressure reducer DM1
AV2 Blow-off valve on pressure reducer DM2
DM1 Pressure reducer, 1st stage left
DM2 Pressure reducer, 1st stage right
DM3 Pressure reducer, 2nd stage
EV1 Exhaust valve, left
EV2 Exhaust valve, right
F1 Filter in connecting bend, left*
F2 Filter in connecting bend, right*
FL1 Gas cylinder, left
FL2 Gas cylinder, right
FV1 Cylinder valve, left
FV2 Cylinder valve, right
KE Control unit
KV Connection for VIE or RE 20 / RE 80 – 3rd source
(reserve supply) –
P1 Supply pressure gauge, left
P2 Supply pressure gauge, right
P3 Operating pressure gauge
S1 Pressure switch, left
S2 Pressure switch, right
UV Change-over valve
V1 Ball valve
V2 Ball valve
V3 Ball valve
* The connecting bend for N2O contains no filter. Connect a sintered
filter to high pressure connector.
01129247
