Dräger RS 20 - Page 20

20

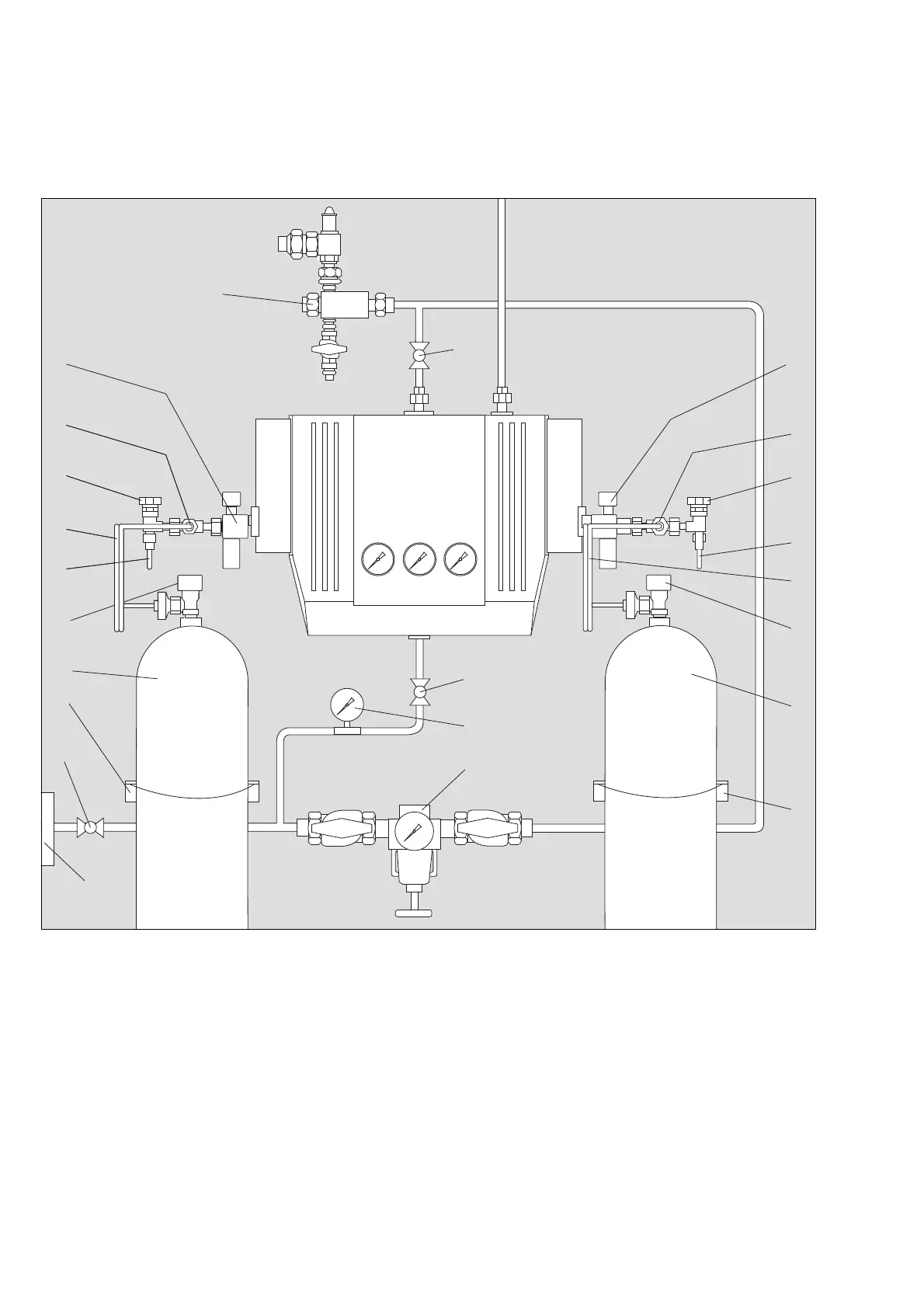

Was ist was What’s What
Zubehör für die Reduzierstation:
1 Flaschenhalter
2 Gasflasche FL
3 Flaschenventil FV
4 Entlastungsleitung
5 Anschlussbogen
6 Entlastungsventil EV
7 Sammelrohr
8 Hochdruckventil mit Sinterfilter bzw. Sinterfilter
9 Kontrolleinheit
10 EN-Set
11 Kugelhahn
12 Manometer (optional)
13 KV oder einseitige Flaschenbatterieanlage mit
RE 20 /RE 80 als 3. Quelle (Reserve)
7
6
5
4
3
7
6
5
4
3
2
1
7
6
4
5
3
2
1
8
8
D
11
11
11
9
12
10
13
Accessories for Reducing Station:
1 Cylinder bracket
2 Gas cylinder FL
3 Cylinder valve FV
4 Exhaust pipe
5 Connecting bend
6 Exhaust valve EV
7 High pressure collecting pipe
8 High-pressure valve with sintered filter resp. sinter filter
9 Control unit
10 EN set
11 Ball valve
12 Pressure gauge (optional)
13 VIE or one-sided cylinder manifold with RE 20 / RE 80 -
3rd source (reserve supply)
01029247
