Dräger X-act 5000 31

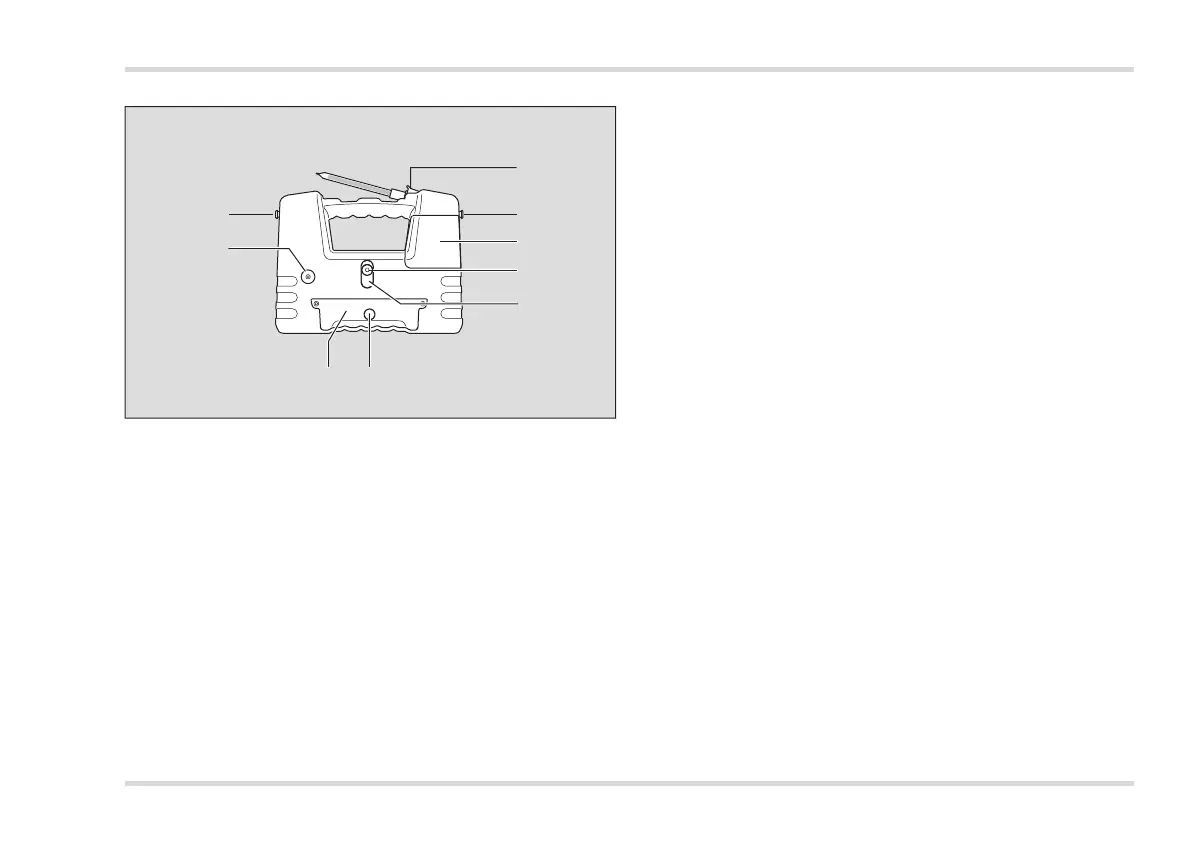

Beschreibung
12 Befestigung des Schultergurts
13 Röhrchen-Kipphebel
14 SO
3
-Filterklappe
15 Röhrchenöffner
16 Glassplitterbehälter
17 Akkuladeanschluss
18 Spannungsversorgung
19 Gasauslass
2.2 Funktionsbeschreibung
Die Dräger X-act 5000 ist eine automatische Pumpe. Sie wird zusam-
men mit Röhrchen oder Probenahmeröhrchen und -systemen verwen-
det. Die Pumpenregelung unterstützt die erforderliche
Flowcharakteristik der Röhrchen. Röhrchen werden für die Messung
von Gasen, Dämpfen und Aerosolen in Luft oder technischen Gasen
eingesetzt. Probenahmeröhrchen und -systeme werden für die aktive
Probenahme von flüchtigen organischen Verbindungen aus Luft, In-
nenräumen und Umweltbereichen verwendet.
Die Dräger X-act 5000 ist gegen am Arbeitsplatz typischerweise auf-
tretende Lösemittel geschützt.
Die Dräger X-act 5000 ist mit einem SO
3
-Filter ausgestattet. Mit dem
Filter wird SO
3
zurückgehalten, das bei der Messung mit Röhrchen
auftreten kann.
Die Dräger X-act 5000 hat einen Barcode Laser, der in der Laser-
klasse 3R gemäß den Anforderungen der IEC 60825-1 klassifiziert ist.
Die Bedienung der Dräger X-act 5000 ist menügeführt. Folgende Be-
triebsarten sind möglich:
 Messung mit Röhrchen
 Luftmessung
- "BARCODE BEDIENUNG IN LUFT"
- "MANUELLE BEDIENUNG LUFT"
 Messung in technischen Gasen
 Probenahme
Zu Beginn der Messung wählt der Anwender die Betriebsart aus. Bei
der Messung mit Kurzzeitröhrchen werden Röhrchen oder Simultan-
Test-Sets verwendet, mit denen 5 Stoffe gleichzeitig gemessen wer-
den. Für die Probenahme werden Probenahmeröhrchen und -Syste-
me verwendet.
01021900.eps
19
12
18
15
17
14
12
13
16
