Installationsanweisung

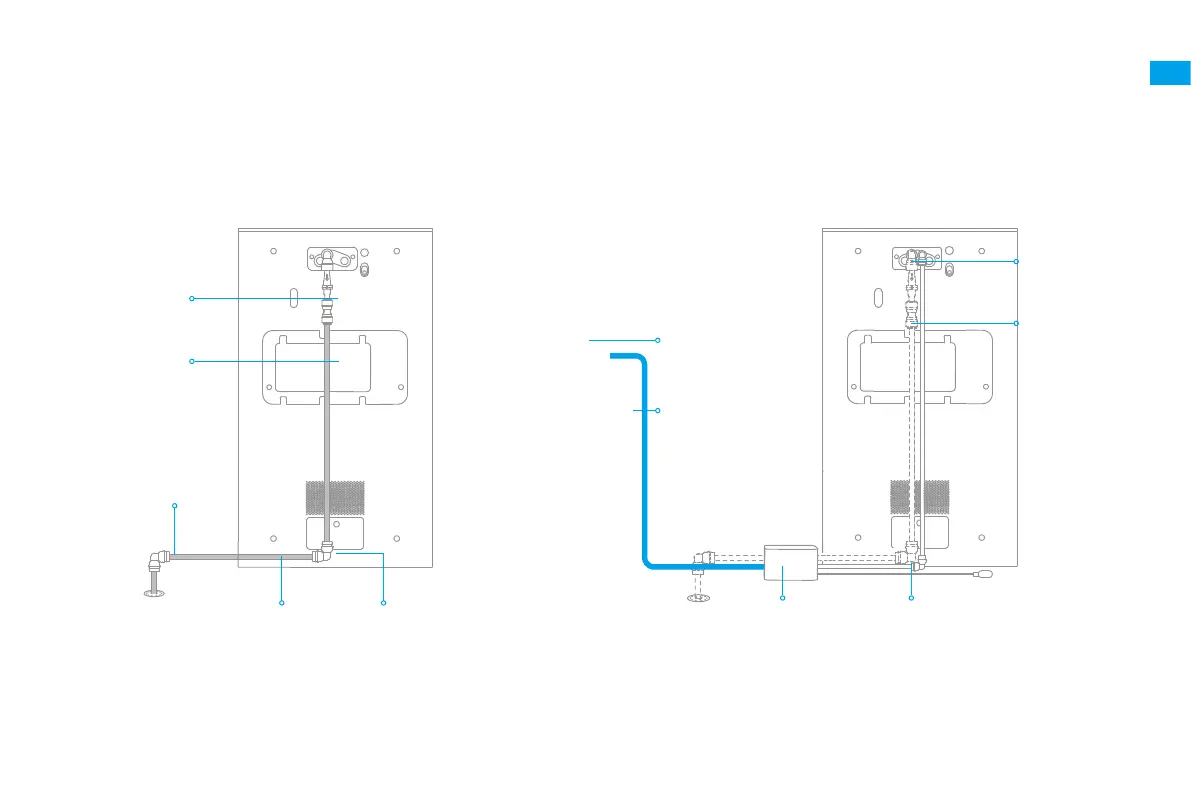

❷ Schließen Sie die Schmutzwasserleitung an
Wasserquelle/
Wasserfilter
1/4-Zoll-
Winkelstück
(dünn)
Ⓒ
1/4-Zoll-
Frischwasserleitung
weiß
Ⓜ
1/4-Zoll-
Winkelstück
(dünn)
Ⓒ
Steuereinheit (Stecker
des Magnetventils)
Ⓔ
1/4-Zoll-
Frischwasserleitung
blau
Ⓝ
Einwegventil-
Baugruppe
Ⓕ
3/8-Zoll-
Schmutzwasserleitung
Ⓛ
3/8-Zoll-Winkelstück
(dick)
Ⓑ
3/8-Zoll-Winkelstück
(dick)
Ⓑ
3/8-Zoll-
Schmutzwasserleitung
Ⓛ
Bodenablauf
❸ Schließen Sie die Frischwasserleitung an
Hinweis: Bei der Installation am Wandablauf sollte die Höhe des Schmutzwasserablaufs ≤ 100 cm betragen.
