384
VI VI
Hoàn tất lắp đặt
Lưu ý: Hình minh họa trong hướng dẫn này chỉ mang tính chất tham khảo. Vui lòng tham khảo tình huống lắp đặt thực tế.

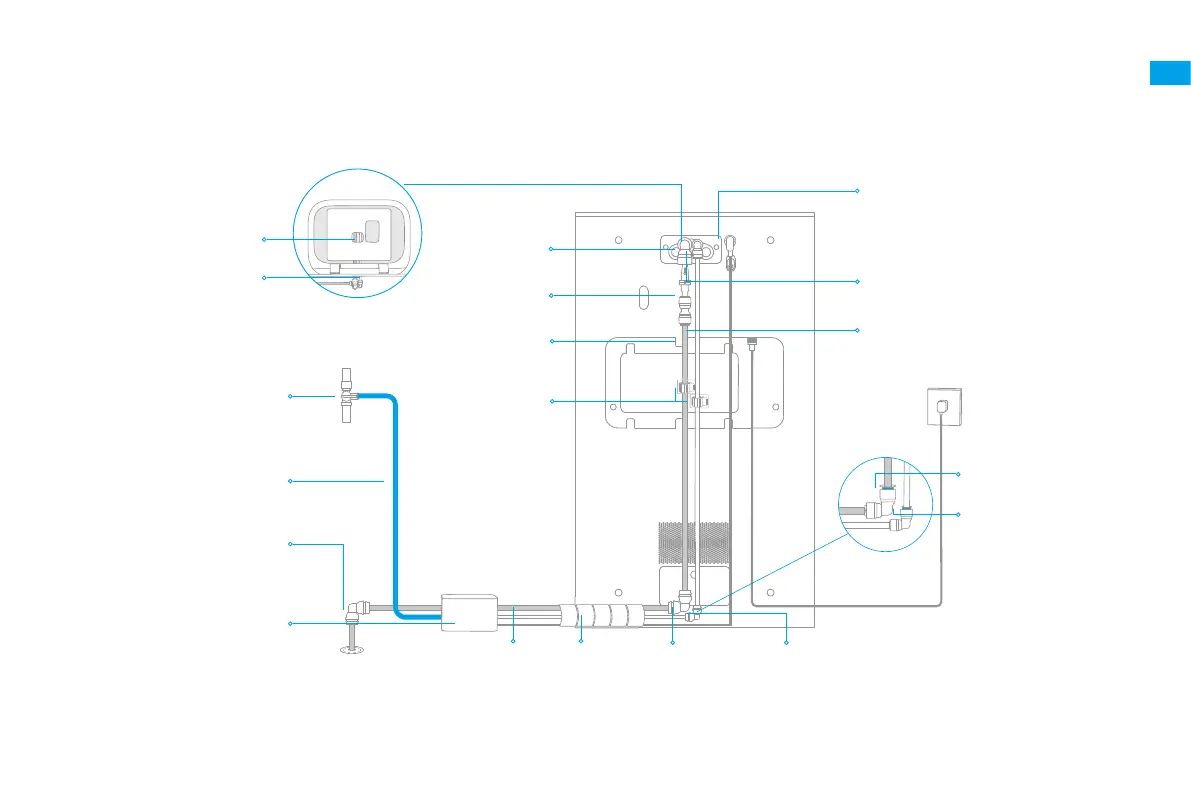

Tổng quan về sản phẩm
Nguồn nước/
Bộ lọc nước
Ống nước sạch màu xanh
dương 1/4"
Ⓝ
Ống khuỷu 3/8"
(dày)
Ⓑ
Cụm van một chiều
Ⓕ
Ống nước đã qua sử
dụng 3/8"
Ⓛ
Kẹp cố định đường
ống
Ⓘ
Ống khuỷu 1/4" (mỏng)
Ⓒ
Ống nước sạch màu trắng 1/4"
Ⓜ
Đầu nối van điện từ
Ⓔ
Cụm điều khiển
(Đầu nối van điện từ)
Ⓔ
Cống thoát sàn
Ống khuỷu 3/8"
(dày)
Ⓑ
Ống khuỷu 3/8"
(dày)
Ⓑ
Ống khuỷu 1/4"
(mỏng)
Ⓒ
Ống nước đã
qua sử dụng
3/8"
Ⓛ
Bọc cáp xoắn
ốc
Ⓚ
Kẹp khóa nối 1/4" (nhỏ)
Ⓖ
Kẹp khóa nối 3/8" (lớn)
Ⓗ
Ống nước đã qua sử dụng
3/8"
Ⓛ
Ống nước sạch màu trắng
1/4"
Ⓜ
