Instrucciones de instalación

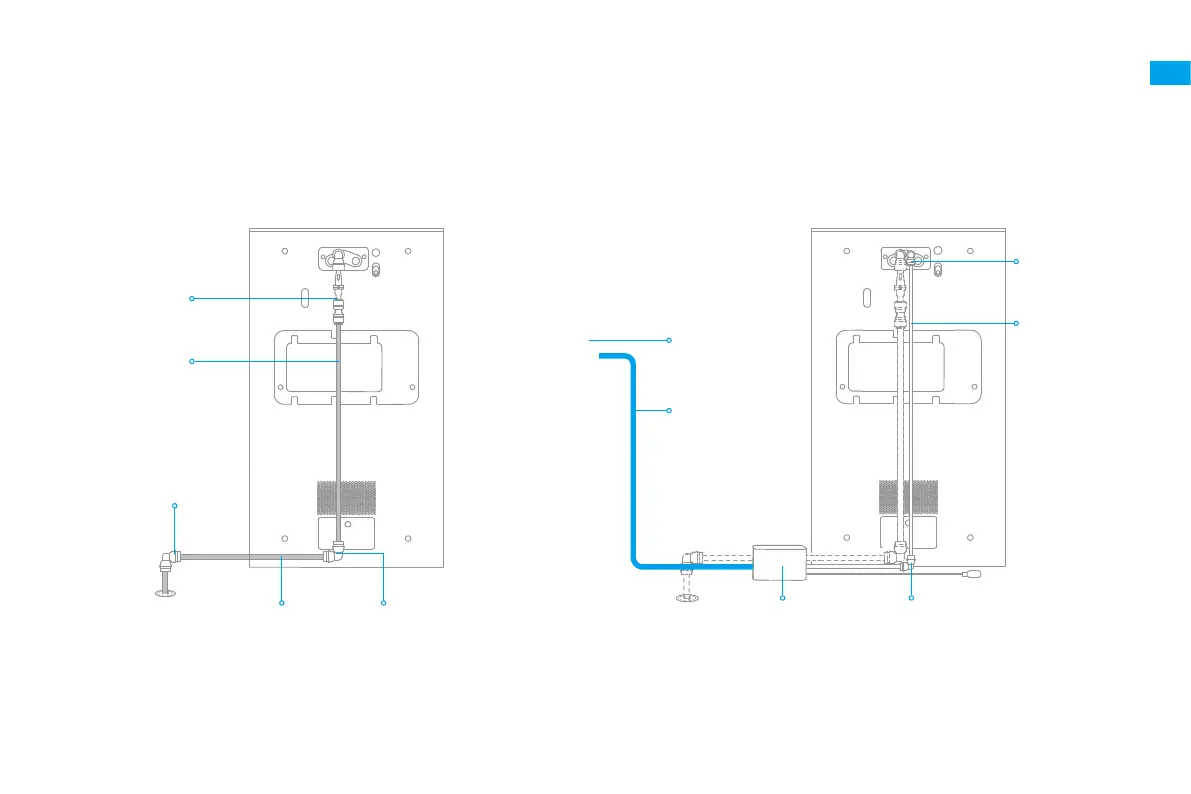

❷
Conectar la tubería de agua usada
Fuente de agua/
filtro de agua
Codo de 1/4"
(delgado)
Ⓒ
Tubería de agua
limpia blanca de
1/4"
Ⓜ
Codo de 1/4"
(delgado)
Ⓒ
Conjunto de
controlador (conector
de electroválvula)
Ⓔ
Tubería de agua
limpia azul de
1/4"
Ⓝ
Conjunto de válvula
unidireccional
Ⓕ
Tubería de agua
usada de 3/8"
Ⓛ
Codo de 3/8"
(grueso)
Ⓑ
Codo de 3/8"
(grueso)
Ⓑ
Tubería de agua
usada de 3/8"
Ⓛ
Desagüe de
suelo
❸
Conectar la tubería de agua limpia
Nota: Si opta por la instalación de 󶀄jación al desagüe de pared, la altura de la salida de agua usada debe ser ≤ 100cm.
