95
FI
Asennusohjeet

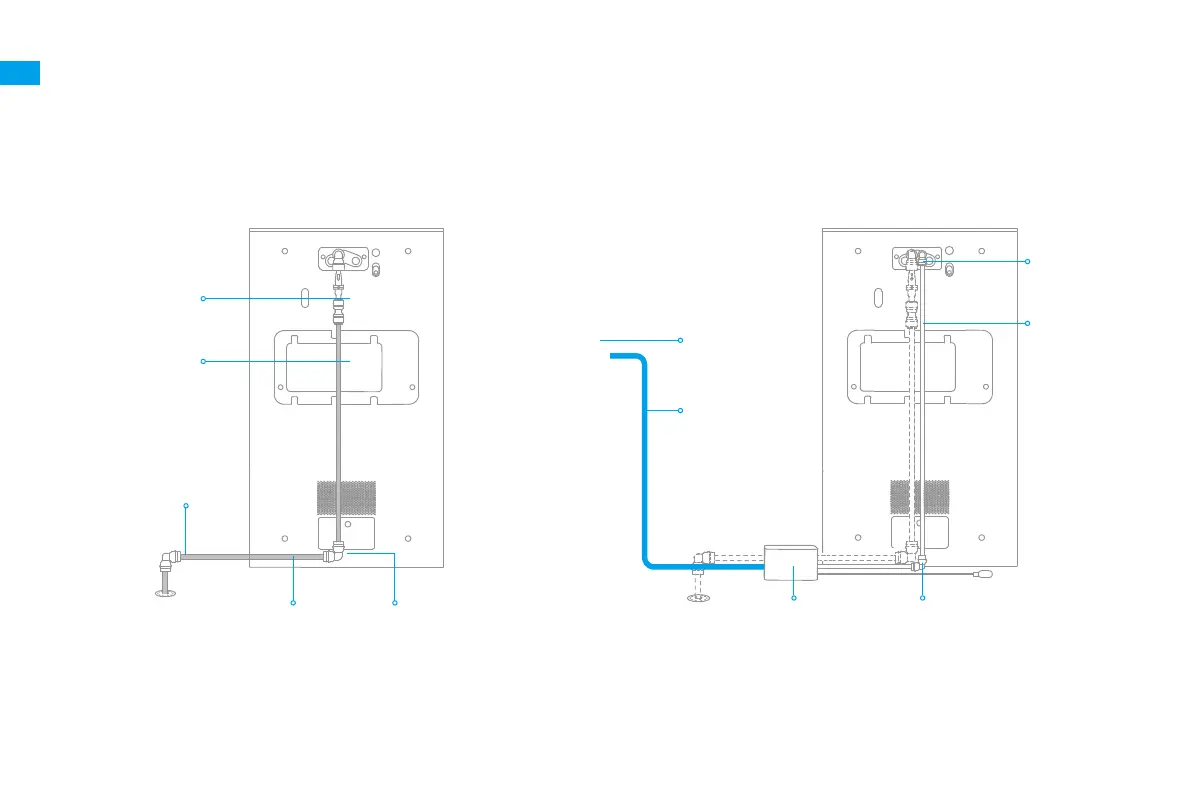

❷
Kytke likavesiputki
Vedensyöttö/-
suodatin
1/4":n putkikaari
(ohut)
Ⓒ
1/4":n valkoinen
puhdasvesiputki
Ⓜ
1/4":n putkikaari
(ohut)
Ⓒ
Ohjausosa
(magneettiventtiilin
liitin)
Ⓔ
1/4":n sininen
puhdasvesiputki
Ⓝ
Yksisuuntainen
venttiiliosa
Ⓕ
3/8":n
likavesiputki
Ⓛ
3/8":n putkikaari
(paksu)
Ⓑ
3/8":n putkikaari
(paksu)
Ⓑ
3/8":n
likavesiputki
Ⓛ
Lattiakaivo
❸
Kytke puhdasvesiputki
Huomio: Jos laite kytketään seinäkaivoon, likaveden ulostulon pitää olla ≤100cm:n korkeudella.
