DSE 503 PLATINUM - Page 4

1 2
3
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
15P CONNECTEUR
1- NOIR .....................Entrée de la masse (-)
2- VERT/BLANC ........ Aux feux de position (+)
ou (-) de l’automobile
3- BLANC ..................Choix de polarité pour
feux de position.
Branchement obligatoire
au +12c ou à la masse
4- BLANC/NOIR .......Sortie (-) Barrer
5- VERT .....................Sortie (-) Débarrer
6- ROSE ..................... Sortie programmable (-)
500 mA Klaxon ou Sirène
7- BLEU .....................Sortie (-) 2
e
Ignition
8- BRUN/BLANC ......Entrée (-) (+) portière
(voir jumper)
9- ROUGE/BLANC ...Entrée pédale de frein (+)
10- MAUVE .................Sortie (-) Passkey
(avant/pendant/après ignition)
11- JAUNE/BLANC ....Sortie désarmement
d’origine de 1.5 sec,
0.5 sec ou 3 sec (opt. 3.07)
12- JAUNE ..................Sortie (-) de valise
13- NOIR/VERT ..........Entrée (-) d’interrupteur
de capot
14- GRIS ...................... Impulsion (-) de réarmement
15- NOIR/BLANC .......Entrée du signal de Tach
8P CONNECTEUR
2 ROUGE...................Entrée+12V(avecfusible)
BRUN.........................Sortie (+) pour
chaufferette/climatiseur
ORANGE....................Sortie(+)àbrancher
auldudémarreur
BLEU..........................Sortie(+)àbrancher
auld’ignition
VERT..........................Sortie(+/-)2
e
AUX
JAUNE....................... Entrée(+/-)2
e
AUX
ou
JAUNE....................... Antidémarreur
« côté démarreur »
MAUVE ..................... Antidémarreur « côté clé »
*NepasutiliserlelMAUVEsil’antidémarreurn’estpasbranché.
87
2
e
ignition +
+12V
30
85 86
BLANC
BLANC ROUGE
NOIR
NOIR
PORT TÉLÉMATIQUE
POUR TÉLÉPHONE
INTELLIGENT
PORT RS 232
DEL
COMMUTATEUR ON/OFF
BOUTON DE PROGRAMMATION / VALET
DEL ANT.
CÂBLE ANT.
NOIR
INTACT = MANUEL
COUPER = AUTOMATIQUE
ENTRÉE (-)
DE DÉMARRAGE
(OPT 2.11)
BLANC/BLEU (FREIN À MAIN OBLIGATOIRE POUR TRANSMISSION MANUELLE)
VERT/NOIR (AUX 2)
BLANC/ROUGE (AUX 1)
BLEU
COUPER = GM STARTER KICK
ENTRÉE PORTIÈRE (-)
AVEC = TACH NORMAL
SANS = TACH BAS
AVEC = AM
SANS = FM
ENTRÉE PORTIÈRE (+)

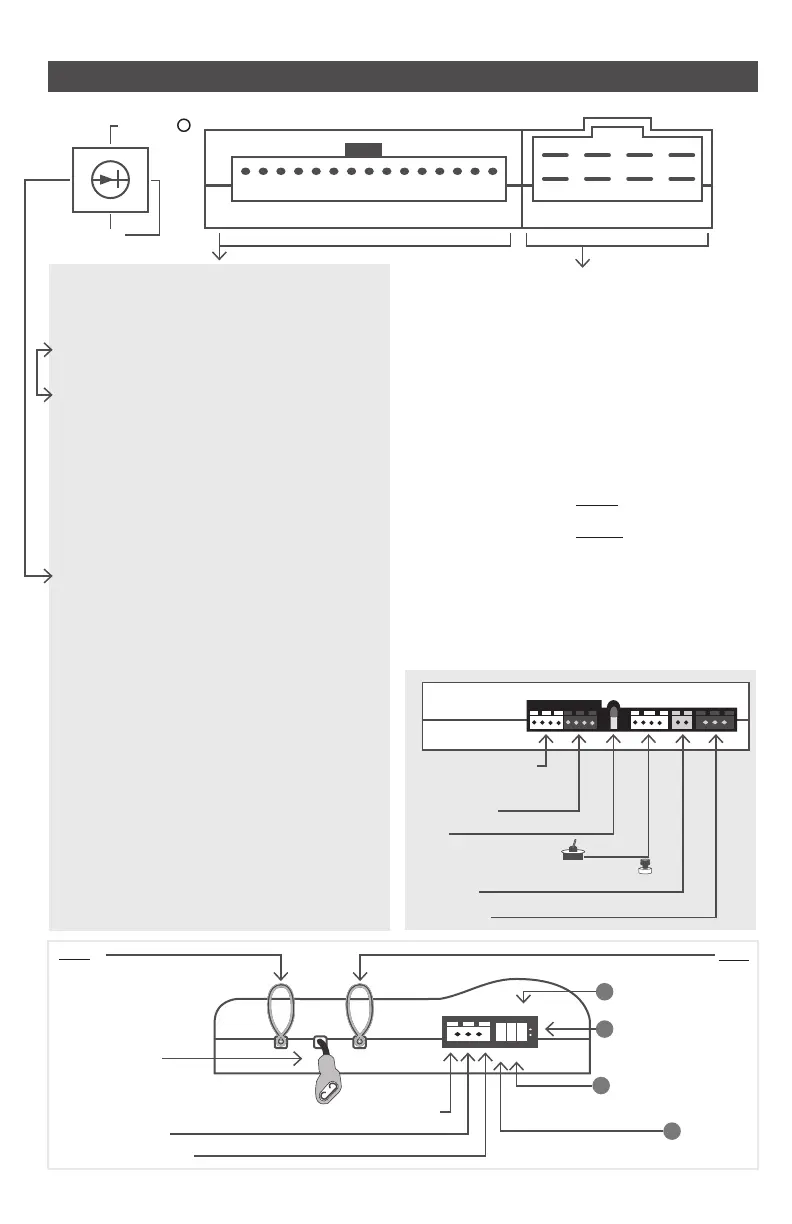

GUIDE D’INSTALLATION 503 PLATINIUM
SCHÉMA DU FILAGE
3
2
4
1
Version 5V-3
