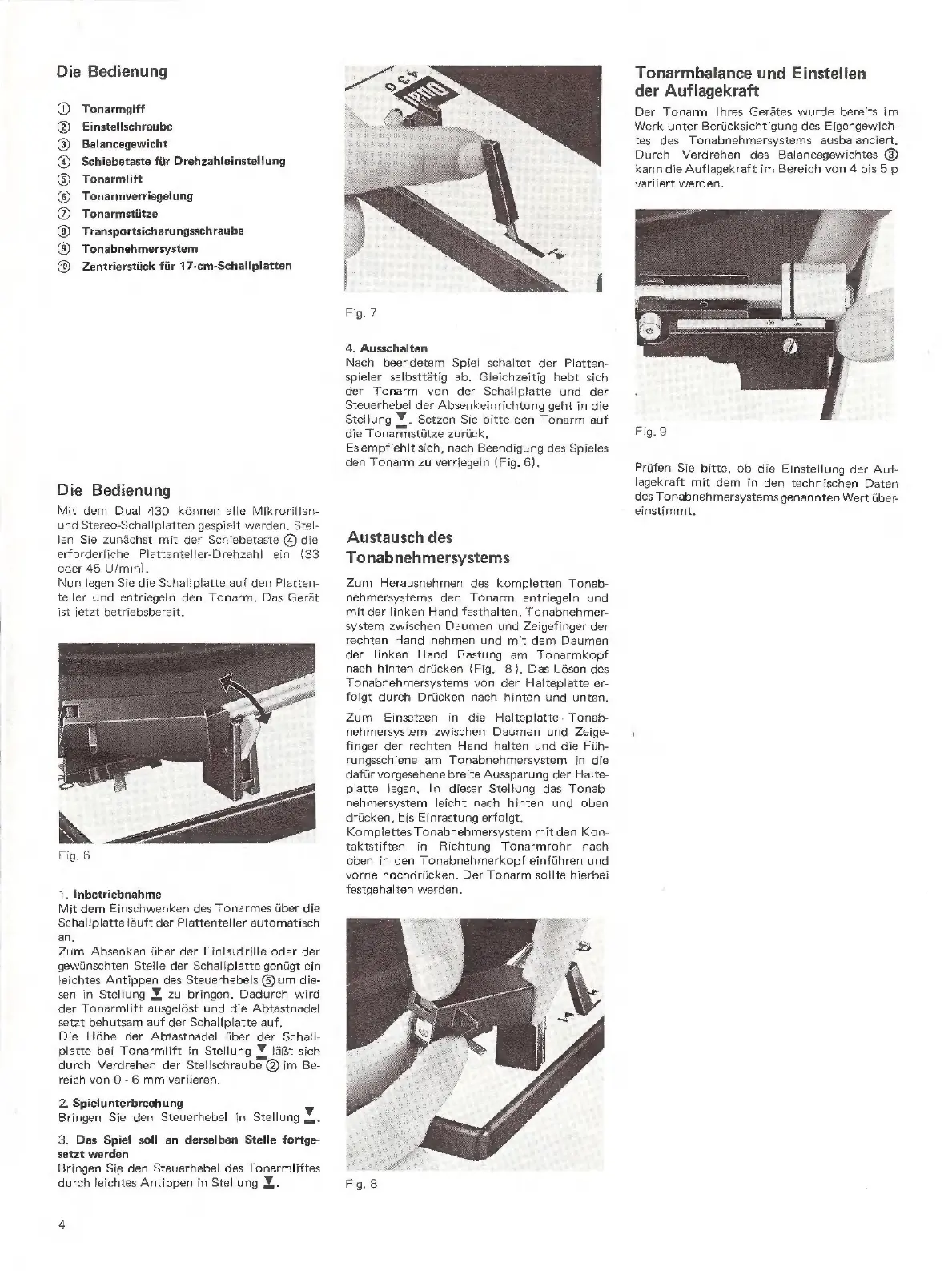

Dual 430 - Die Bedienung

Die Bedienung
Tonarmgiff
Einstellschraube
Balancegewicht
Schiebetaste für Drehzahieinstellung
Tonarmlift
Tonarmverriegelung
Tonarmstütze
Transportsicherungsschraube
Tonabnehmersystem
Zentrierstück für 17-cm-Schallplatten
660800006606
Die Bedienung
Mit dem Dual 430 können alle Mikrorillen-
und Stereo-Schallplatten gespielt werden. Stel-
len Sie zunächst mit der Schiebetaste @ die
erforderliche Plattenteller-Drehzahl ein (33
oder 45 U/min).
Nun legen Sie die Schallplatte auf den Platten-
teller und entriegeln den Tonarm. Das Gerät
ist jetzt betriebsbereit.
Fig. 6
1. Inbetriebnahme
Mit dem Einschwenken des Tonarmes über die
Schallplatte läuft der Plattenteller automatisch
an.
Zum Absenken über der Einlaufrille oder der
gewünschten Stelle der Schallplatte genügt ein
leichtes Antippen des Steuerhebels (6) um die-
sen in Stellung Y zu bringen. Dadurch wird
der Tonarmlift ausgelöst und die Abtastnadel
setzt behutsam auf der Schallplatte auf.
Die Höhe der Abtastnadel über der Schall-
platte bei Tonarmlift in Stellung Y läßt sich
durch Verdrehen der Stellschraube (2) im Be-
reich von O - 6 mm variieren.
2. Spielunterbrechung v
Bringen Sie den Steuerhebel in Stellung s=-
3. Das Spiel soll an derselben Stelle fortge-
setzt werden
Bringen Sie den Steuerhebel des Tonarmliftes
durch leichtes Antippen in Stellung Y.
Fig. 7
4. Ausschalten
Nach beendetem Spiel schaltet der Platten-
spieler selbsttätig ab. Gleichzeitig hebt sich
der Tonarm von der Schallplatte und der
Steuerhebel der Absenkeinrichtung geht in die
Stellung Y. Setzen Sie bitte den Tonarm auf
die Tonarmstütze zurück.
Esempfiehlt sich, nach Beendigung des Spieles
den Tonarm zu verriegeln (Fig. 6).
Austausch des
Tonabnehmersystems
Zum Herausnehmen des kompletten Tonab-
nehmersystems den Tonarm entriegeln und
mit der linken Hand festhalten. Tonabnehmer-
system zwischen Daumen und Zeigefinger der
rechten Hand nehmen und mit dem Daumen
der linken Hand Rastung am Tonarmkopf
nach hinten drücken (Fig. 8). Das Lósen des
Tonabnehmersystems von der Halteplatte er-
folgt durch Drücken nach hinten und unten.
Zum Einsetzen in die Halteplatte. Tonab-
nehmersystem zwischen Daumen und Zeige-
finger der rechten Hand halten und die Füh-
rungsschiene am Tonabnehmersystem in die
dafür vorgesehene breite Aussparung der Halte-
platte legen. In dieser Stellung das Tonab-
nehmersystem leicht nach hinten und oben
drücken, bis Einrastung erfolgt.
Komplettes Tonabnehmersystem mit den Kon-
taktstiften in Richtung Tonarmrohr nach
oben in den Tonabnehmerkopf einführen und
vorne hochdrücken. Der Tonarm sollte hierbei
festgehalten werden.
Tonarmbalance und Einstellen
der Auflagekraft
Der Tonarm Ihres Gerätes wurde bereits im
Werk unter Berücksichtigung des Eigengewich-
tes des Tonabnehmersystems ausbalanciert.
Durch Verdrehen des Balancegewichtes ©
kann die Auflagekraft im Bereich von 4 bis 5 p
variiert werden.
Fig. 9
Prúfen Sie bitte, ob díe Einstellung der Auf-
lagekraft mit dem in den technischen Daten
des Tonabnehmersystems genannten Wert úber-
einstimmt.
